Pompes Watson-Marlow 120U IP31 : consignes d’utilisation 13

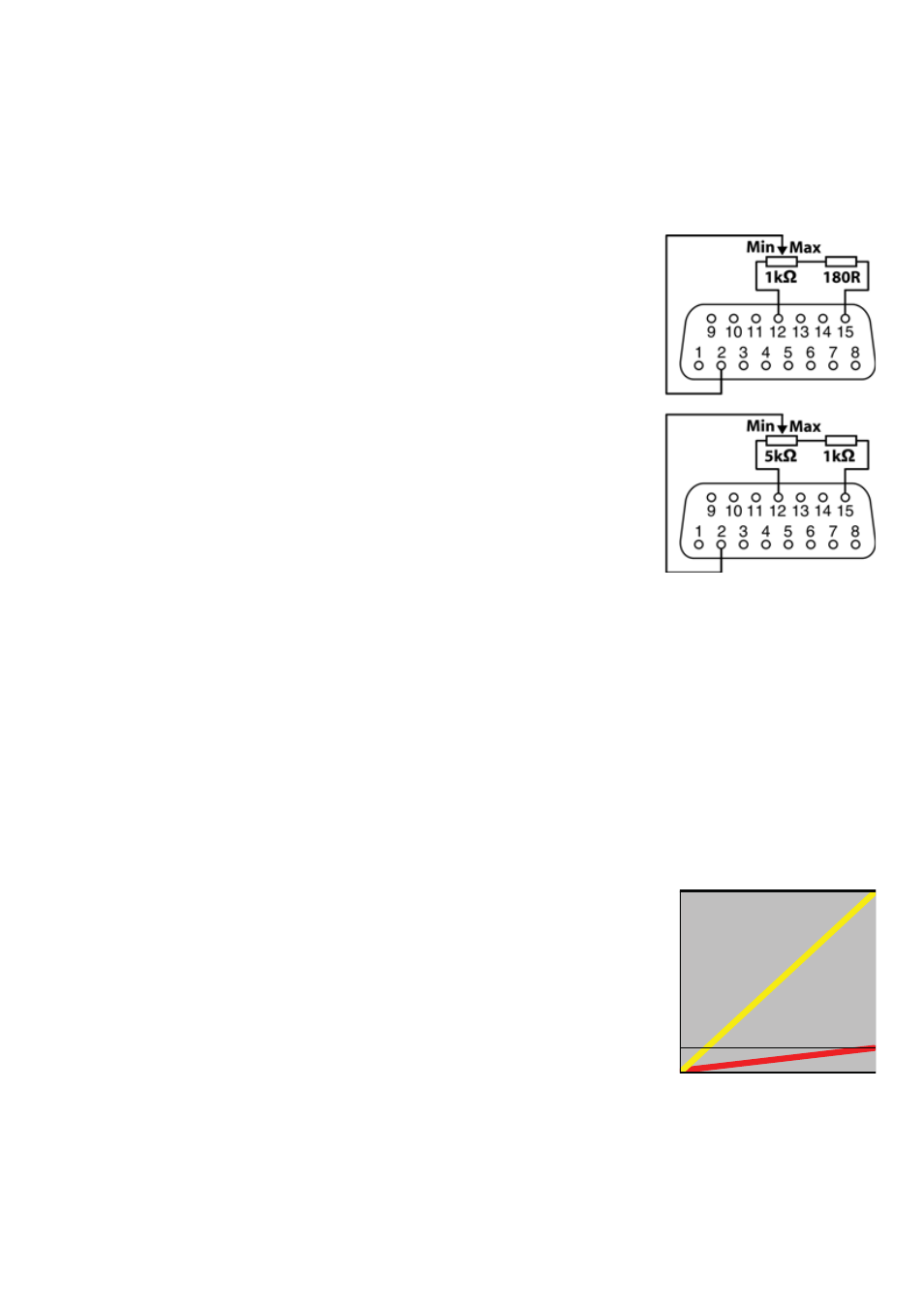

2.6.9 Vitesse : entrée de
potentiomètre à distance
Pour la sélection de la vitesse du potentiomètre,
quand la touche AUTO a été activée :
Connectez un potentiomètre (tolérance de ±5 %
recommandée) entre les fiches 12 et 15, avec une
résistance en série sur le point Max du poten-
tiomètre. La valeur d’un potentiomètre est
généralement de 1 kΩ-5 kΩ. La valeur de résistance
doit être de 180 R avec un potentiomètre de 1 kΩ;
la valeur de résistance doit être de 1 k Ω avec un
potentiomètre de 5 kΩ.
Remarque : La valeur de résistance peut devoir
être ajustée vers le haut ou le bas pour obtenir la
plage optimale de la vitesse de la pompe.
Connectez le balai du potentiomètre à la fiche 2.
Remarque : Réglez la pompe en mode de contrôle
analogique. N’appliquez pas de signal de contrôle de
tension ou de courant en même temps. La perform-
ance dépendra des tolérances des composants
utilisés.
2.6.10 Spécification de la
vitesse maximale
autorisée
Pendant que la pompe est à l’arrêt, appuyez sur
AUTO et HAUT en même temps pour mettre la
pompe en mode Setup. L’écran affiche la vitesse
maximale admissible et clignote pour indiquer que
la pompe est en mode Setup. Utilisez les touches
HAUT et BAS pour sélectionner une nouvelle
vitesse maximale admissible. Appuyez sur AUTO
pour confirmer la nouvelle vitesse maximale.
Appuyez sur STOP pour sortir de la séquence de
changements et revenir à la vitesse maximale
admissible précédente. La vitesse maximale mini-
mum est de 2 tr/min.
Remarque : Pour augmenter la résolution de con-
trôle quand la vitesse maximale de la pompe n’est
pas requise, réduisez la vitesse maximale autorisée.
Ceci est particulièrement utile si vous remplacez
une pompe 101U/R de 2 tr/min par une pompe
120U/R à vitesse supérieure.
Potentiomètre à
distance
Potentiomètre à
distance
200 tr/min
2 tr/min
0 tr/min
tension 0 V 10 V
Max admissible
200 tr/min
vitesse
Max admissible
2 tr/min
