Pompes Watson-Marlow 120U IP31 : consignes d’utilisation 12
2.6.7 Arrêt/démarrage à
distance quand AUTO a
été activé

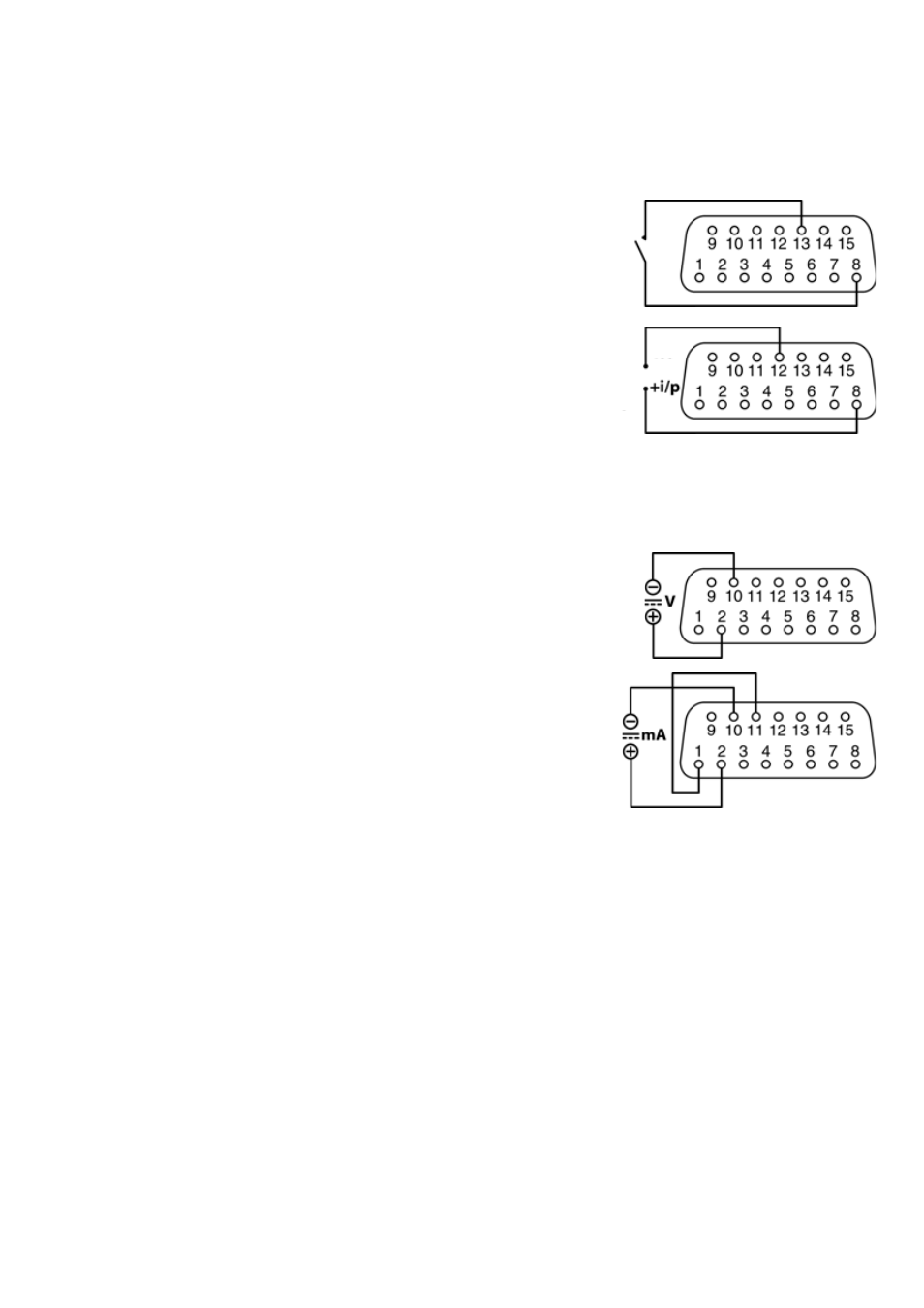

Installez un commutateur entre les fiches 8 et 13.
OU...
Appliquez un signal logique TTL à la fiche 8, terre à
la fiche 12.
Référez-vous à la section 2.6.1 Arrêt/démarrage à
distance
pour des instructions à distance
Marche/Arrêt si AUTO n’a pas été activé.
2.6.8 Vitesse : entrée
analogique
Quand AUTO a été activé, la vitesse de la pompe
peut être contrôlée à distance par signal analogique
dans les plages 0-10 V ou 4-20 mA. La pompe
fournit un plus grand débit avec un signal de con-
trôle croissant.
Signal de tension
0-10 V cc. Impédance d’entrée : 24 k Ω.
Connectez une source de tension : borne négative
sur fiche 10 ; borne positive sur fiche 2.
Signal de courant
4-20 mA. Résistance d’entrée : 250 Ω.
Reliez les fiches 1 et 11.
Connectez une source de courant : borne négative
sur fiche 10 ; borne positive sur fiche 2.
Fermer pour
arrêter
0 V
Signal logique
élevé pour
arrêter
