Pompes Watson-Marlow 120U IP31 : consignes d’utilisation 10

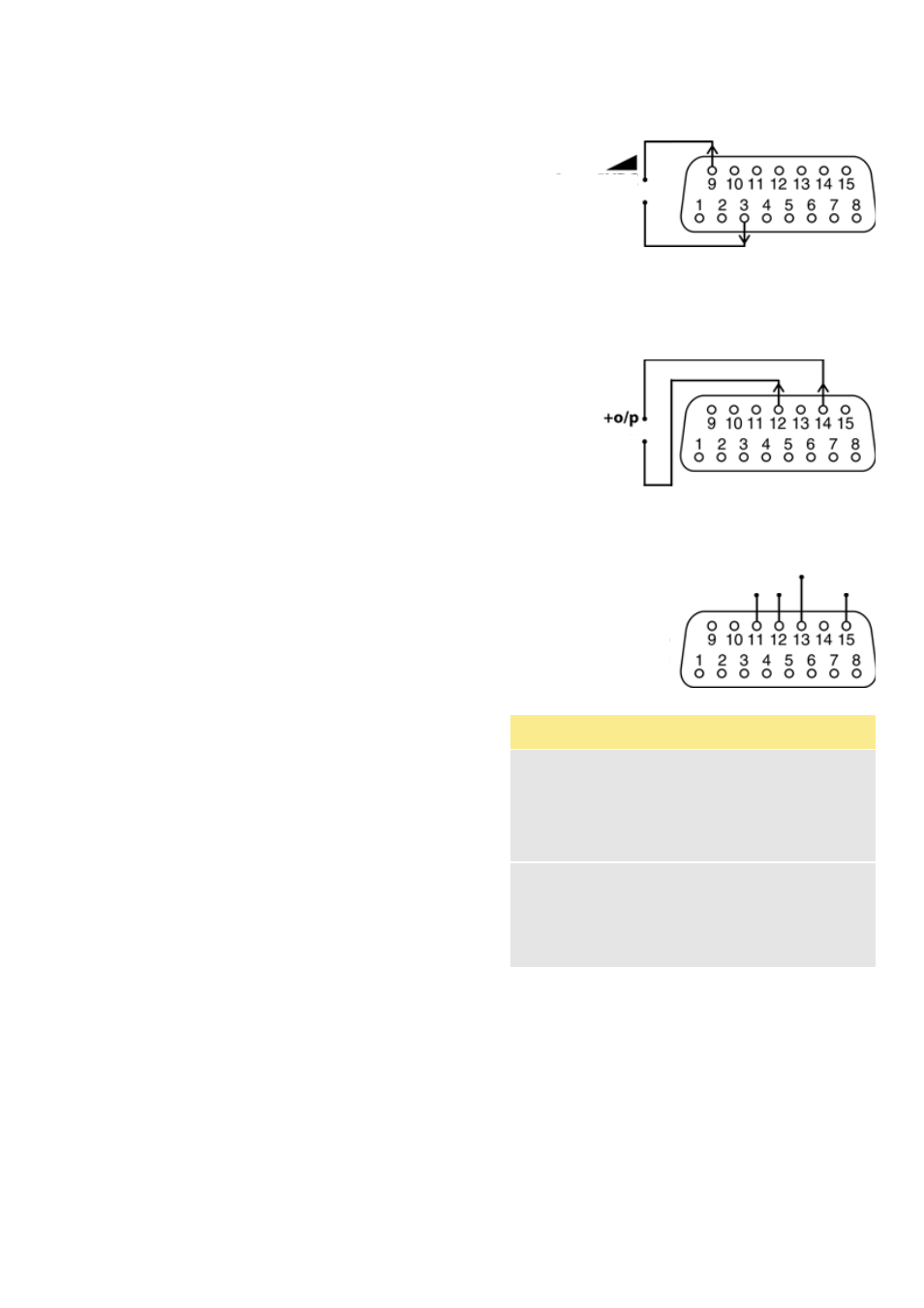

2.6.3 Sortie Tachy cc
Pour la sortie Tachy cc :
Connectez l’instrumentation externe : borne posi-
tive sur fiche 9 ; borne négative sur fiche 3.
Remarque : Cette sortie est conçue pour des
entrées à faible résistance de nominalement 1 k
Ω.
2.6.4 Sortie alarme
numérique
Pour sortie alarme numérique (erreurs de système
uniquement) :
Connectez un dispositif TTL externe : borne positive
sur fiche 14 ; borne négative sur fiche 12.
2.6.5 Tensions
d’alimentation
+5 V cc disponible sur fiche 13. +12 V cc sur
fiche 15. Tolérances supérieures à 10 %. Les deux
sources d’alimentation sont stabilisées. Reliez la
fiche 11 ou 12 à la terre.
Tension
cc Charge
max
Fiche
Utilisation
typique
+5 V 10 mA 13
Tension
d’alimentation
des entrées
utilisant le
commutateur à
distance.
+12 V 10 mA 15
Tension
d’alimentation
possible des
entrées utilisant
le commutateur
à distance.
0 à +5 V cc
0 V
0 V
Signal logique
élevé : alarme
Signal logique
faible : OK
Référence à l’une
ou l’autre terre
Terre
+5 V cc
+12 V cc
