Pompes Watson-Marlow 120U IP31 : consignes d’utilisation 9
2.6 Utilisation et
contrôle
automatique/à
distance
La pompe peut fonctionner avec des commandes
externes à la pompe : manuellement par un
commutateur ou un potentiomètre ; ou par un poste
de commande automatique. Vous n’avez pas à
appuyer sur la touche AUTO, sauf si vous
désirez contrôler la vitesse à distance :
arrêt/démarrage à distance, rotation, Sortie
Tachy cc et sortie alarme numérique sont
actifs en modes manuel et automatique.
Vérifiez que la pompe est prête à fonctionner avant
un fonctionnement automatique/à distance. Les
signaux peuvent faire démarrer la pompe sans
avertissement.

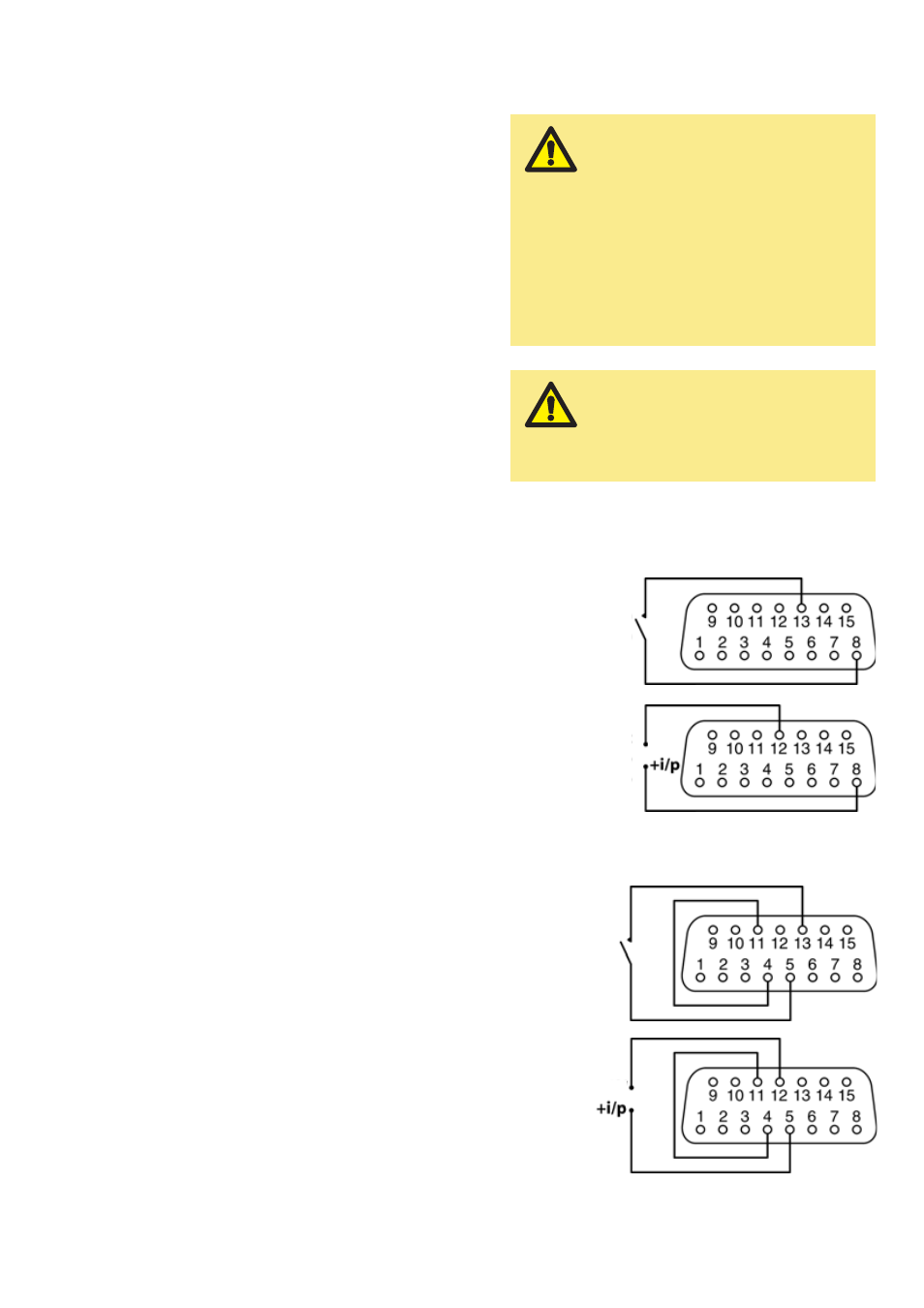

2.6.1 Arrêt/démarrage à
distance quand AUTO n’a
pas été activé
Installez un commutateur entre les fiches 8 et 13.
OU...
Appliquez un signal logique TTL à la fiche 8, terre à
la fiche 12.
Appuyez sur START sur le clavier pour activer le
démarrage/arrêt à distance.
Référez-vous à la section 2.6.6 Arrêt/démarrage à
distance
pour des instructions à distance
Marche/Arrêt après avoir appuyé sur AUTO.
2.6.2 Sens de rotation
Pour changer le sens de rotation à distance :
Activez le contrôle de direction à distance et désac-
tivez la touche SENS DE ROTATION du clavier en
connectant les fiches 4 et 11.
Installez un commutateur entre les fiches 5 et 13.
OU...
Appliquez un signal logique TTL à la fiche 5, terre à
la fiche 12.
N’appliquez jamais la ten-
sion de secteur sur le con-
necteur D à 15 voies.
Appliquez les signaux cor-
rects aux fiches indiquées
ci-dessous. Limitez les sig-
naux aux valeurs maximales
indiquées. N’appliquez pas
la tension sur les fiches. Des
dommages permanents non
couverts par la garantie
peuvent en résulter.
La pompe peut être arrêtée
à tout moment en appuyant
sur STOP sur le clavier, qu’il
soit en mode manuel ou
automatique.
Fermer pour
arrêter
Signal logique
élevé pour
arrêter
Ouvert :
sens horaire
Fermé : sens
anti-horaire
Signal logique
faible : horaire
Signal logique
élevé :
anti-horaire
0 V
0 V
