Controle & Instrumentation du Super Star Diesel

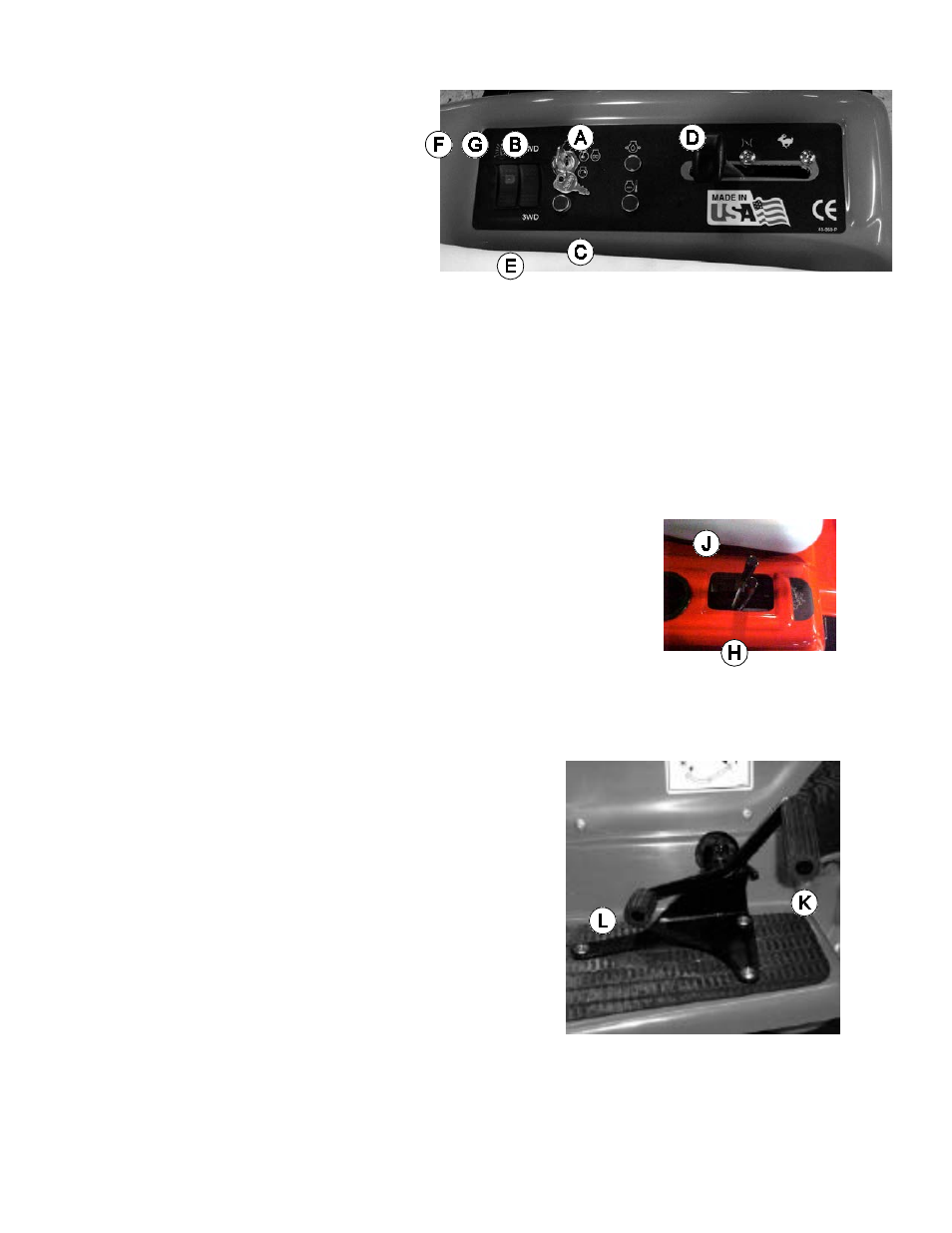

INSTRUMENTS DU PANNEAU DE CONTROLE
A. Indicateur lumineux pour le niveau d’huile
L’indicateur lumineux pour le niveau d’huile devrait
s’allumer lorsque l’allumage fonctionne sans que le
moteur soit en route. L’indicateur lumineux pour
l’huile s’allume lorsque la pression d’huile est
insuffisante. Si le voyant d’huile s’allume, éteignez le
moteur immédiatement et trouvez la cause.
B . Interrupteur d’allumage – L’interrupteur d’allumage
a trois positions : Off (Éteint)-Run (En marche)-Start (Démarrage)
C . Voyant de température : Le voyant de température s’allume si la machine commence à surchauffer.
D . Accélérateur manuel – L’accélerateur manuel est utilisé pour ajuster la vitesse du moteur.
E. Bougie de préchauffage - Lorsque l’allumage est en mode de préchauffage, les voyants de préchauffage
s’allument si la machine est prête à démarrer.
F. Phares –Interrupteur à bascule pour allumer et éteindre les phares.
G. Fonctions On/Off – Interrupteur pour mettre en marche/interrompre les 3 roues motrices.
DIRECTION
Familiarisez-vous avec la direction avant d’utiliser la machine. Cet engin est equipé
d’un mécanisme de direction inclinable. Le levier pour incliner le volant se situe à la
base de la botte de caoutchouc sur la colonne de direction. Maintenez le levier en bas
et réglez la colonne de direction pour obtenir une position confortable.
LEVIER DE SOULÈVEMENT DU RATEAU
Ce levier (H) lève et descend tous les accessoires de l’arrière. Pour les descendre,
poussez vers l’avant, pour les lever tirez vers l’arrière. Relâchez le levier lorsque
l’accessoire est en position désirée et le levier revient en en position neutre.
LEVIER DU DISPOSITIF DE LEVAGE
Ce levier (J) monte et descend tous les accessoires sous le centre de la machine. Pour les descendre, poussez
vers l’avant, pour les lever tirez vers l’arrière. Relâchez le levier lorsque l’accessoire est en position désirée et le
levier revient en position neutre.
REGLAGE DU SIEGE
Le levier de réglage du siège est situé sous l’avant du siège du côtè
gauche. Il permet le réglage du siège vers l’avant ou l’arrière pour le
confort de l’utilisateur. Le siège est également muni d’un interrupteur de
sécurité. Pour démarrer le Super Star, l’utilisateur doit être assis dans
le siège.
PLANCHER DE DROITE
La pédale du pied contrôle le déplacement en avant ou en arrière.
Appuyer sur l’avant de la pédale (K) produit un déplacement vers
l’avant et appuyer sur l’arrière de la pédale (L) produit un déplacement
en marche arrière. Lorsque la pédale est relâchée, la transmission
hydrostatique se centre et arrête le véhicule. La vitesse par rapport au
sol est proportionnelle au déplacement du pied sur la pédale.
COMPTEUR HORAIRE
Situé à l’avant droit du capot en fibre de verre. Le compteur horaire
indique le nombre d’heures de fonctionnement de la machine. Le compteur horaire est en marche lorsque le
contact est allumé.
12
