Controle & Instrumentation du Super Star FX

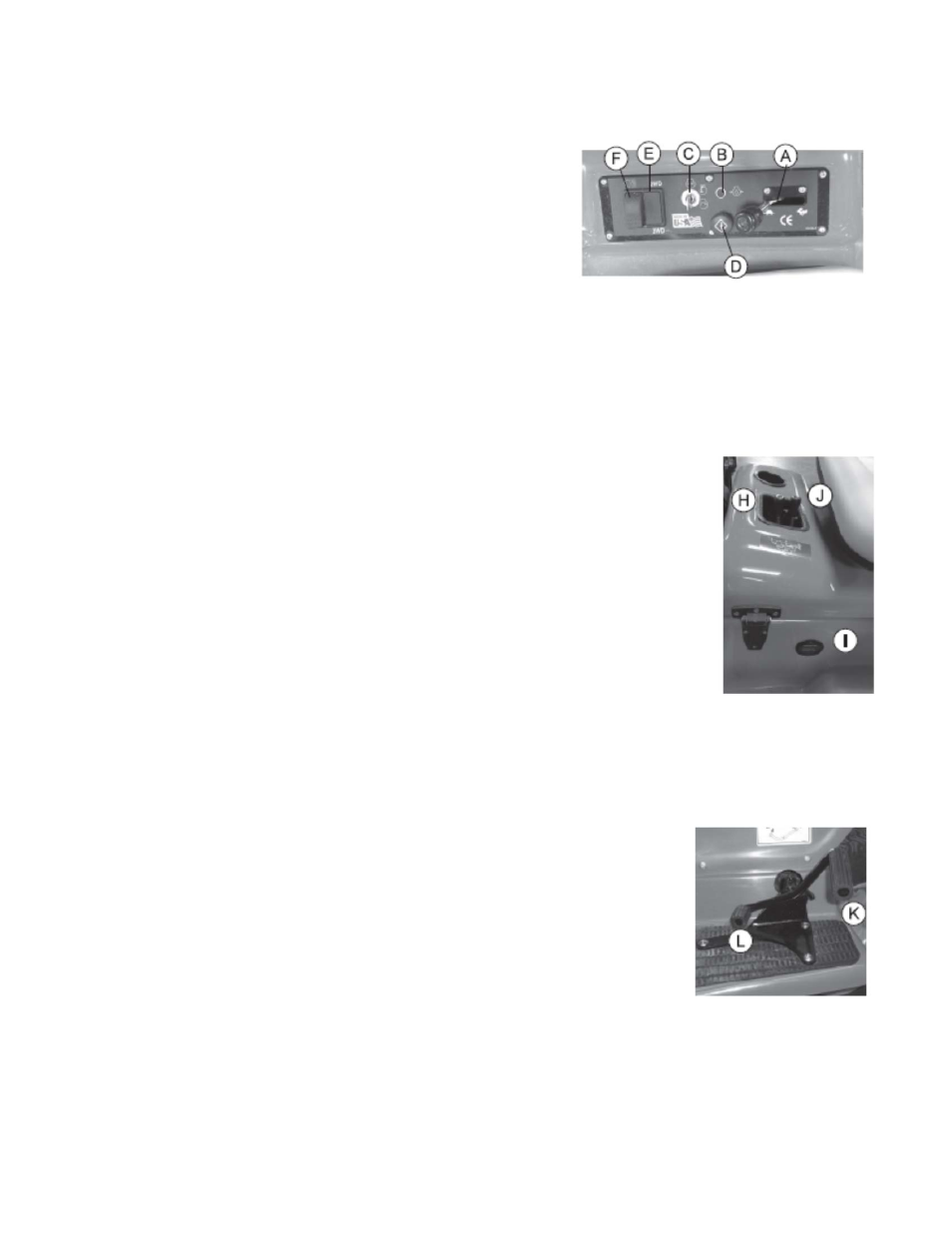

INSTRUMENTS DU PANNEAU DE CONTROLE
A. Accélérateur manuel – L’accélerateur manuel est
utilisé pour ajuster la vitesse du moteur.
B. Indicateur lumineux pour le niveau d’huile –
L’indicateur lumineux pour le niveau d’huile devrait
s’allumer lorsque l’allumage fonctionne sans que le
moteur soit en route. L’indicateur lumineux pour l’huile
s’allume lorsque la pression d’huile est insuffisante. Si
le voyant de l’huile s’allume, éteignez le moteur
immédiatement et trouvez la cause.
C. Interrupteur d’allumage – L’interrupteur d’allumage a trois positions : Off (Éteint)-Run (En marche)-
Start (Démarrage)
D. Starter – Tirer le bouton du starter pour fermer la plaque du starter au démarrage d’un moteur à froid.
Un moteur chaud ne nécessitera souvent pas de tirer le starter.
E. Fonctions On/Off – Interrupteur pour mettre en marche/interrompre les 3 roues motrices.
F. Phares –Interrupteur à bascule pour allumer et éteindre les phares.
DIRECTION
Familiarisez-vous avec la direction avant d’utiliser la machine. Cet engin est equipé
d’un mécanisme de direction inclinable. Le levier pour incliner le volant se situe à la
base de la botte de caoutchouc sur la colonne de direction. Maintenez le levier en
bas et réglez la colonne de direction pour obtenir une position confortable.
LEVIER DE SOULÈVEMENT DU RATEAU
Ce levier (H) lève et descend tous les accessoires de l’arrière. Pour les descendre,
poussez vers l’avant, pour les lever tirez vers l’arrière. Relâchez le levier lorsque
l’accessoire est en position désirée et le levier revient en position neutre.
LEVIER DU DISPOSITIF DE LEVAGE
Ce levier (J) monte et descend tous les accessoires sous le centre de la machine.
Pour les descendre, poussez vers l’avant, pour les lever tirez vers l’arrière. Relâchez
le levier lorsque l’accessoire est en position désirée et le levier revient en position neutre.
COMPTEUR HORAIRE
Situé à l’avant droit du capot en fibre de verre (I). Le compteur horaire indique le nombre d’heures de
fonctionnement de la machine. Le compteur horaire est en marche lorsque le contact est allumé.
REGLAGE DU SIEGE
Le levier de réglage du siège est situé sous l’avant du siège du côtè gauche. Il
permet le réglage du siège vers l’avant ou l’arrière pour le confort de l’utilisateur.
Le siège est également muni d’un interrupteur de sécurité. Pour démarrer le
Super Star, l’utilisateur doit être assis dans le siège.
PLANCHER DE DROITE
La pédale du pied contrôle le déplacement en avant ou en arrière. Appuyer sur
l’avant de la pédale (K) produit un déplacement vers l’avant et appuyer sur
l’arrière de la pédale (L) produit un déplacement en marche arrière. Lorsque la
pédale est relâchée, la transmission hydrostatique se centre et arrête le véhicule.
La vitesse par rapport au sol est proportionnelle au déplacement du pied sur la
pédale.
11
