Assemblage
Les Bunker Rakes arrivent de Smithco avec un certain assemblage requis avant le service.
1. Serrez le frein. Actionnez le levier de frein au-delà du centre et le frein
de stationnement est serré.
2. Montage de la roue arrière. Caler la roue avant. Lever l’arrière du
véhicule avec un cric en faisant attention de ne pas abîmer le dessous
de la machine. Placer la roue sur le moyeu en alignant les trous.
Utilisez les dix boulons fournis. Serrez ensuite à 64 - 74 ft/lb (87-100
Nm) suivant un ordre de serrage en croix. Reserrez après les 10
premières heures et ensuite 200 heures plus tard. Abaisser la machine
au sol et enlever les cales et le cric.

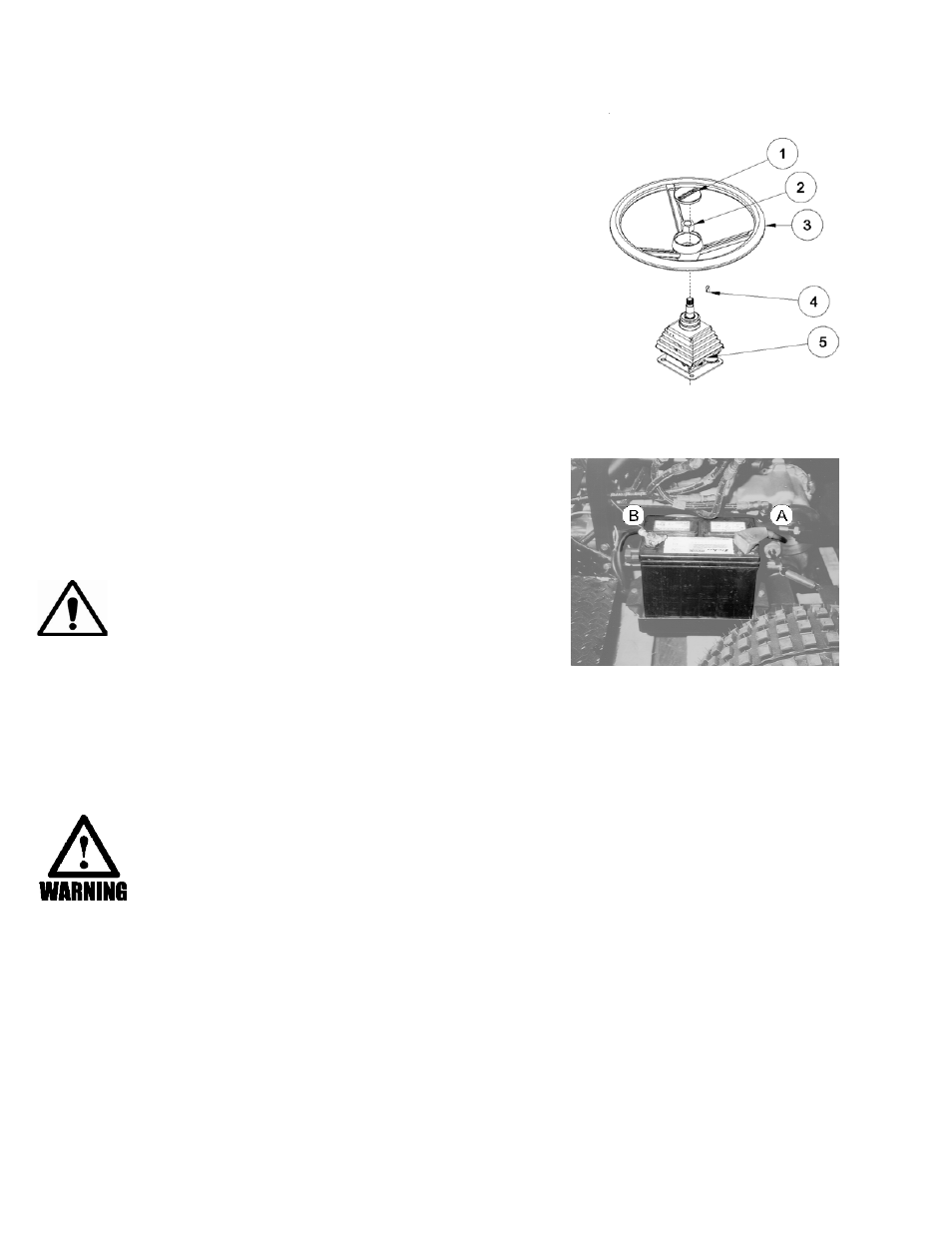

3. Installez le volant (3) sur la machine. Installez la clef (4) dans l’axe de
direction inclinable. Installez le volant (3) sur l’axe de direction inclinable
(5). Utilisez nut (2) pour fixer le volant à l’axe de direction. Placez le
capuchon (1) sur le centre du volant.
4. Vérifiez la pression des pneus. La pression d’un pneu à crampons
devrait être de 5 psi (0,34 bar). La pression du pneu « Turf Trac »
devrait être de 5 psi (0,34 bar).
5. La batterie n’est pas comprise. Installez une batterie automobile de type 45-12 volt ; 480 ampères de
démarrage à froid (minimum) dans le boîtier « Super Stars ». Il
s’agit d’un système de mise à terre négatif. Attachez le système
de fixation de la batterie. Attachez ensuite le câble positif (+)
rouge (A) au pôle positif. Faites glisser la protection de
caoutchouc sur le pôle positif pour éviter les courts-circuits.
Attachez le câble négatif (-) noir (B) au pôle négatif
Placer les câbles de batteries sur le mauvais pôle peut
engendrer des blessures corporelles et/ou des dégâts au
système électrique. Vérifiez que la batterie et les câbles
n’interfèrent ou ne frottent sur aucune pièce en
mouvement. Connectez le câble positif (+) rouge (A) à la
batterie d’abord. Pour déconnecter, enlevez le câble négatif (-) noir (B) d’abord.
6. Vérifiez l’huile de moteur et ajoutez-en si nécessaire. Consultez le manuel du moteur pour l’huile
recommandée. NE REMPLISSEZ PAS TROP.
7. Remplissez les réservoirs essence avec de l’essence sans plomb 87, minimum de 87 Octane
Remplissez les réservoirs diesel avec du fuel No. 2.
Le carburant est inflammable. Faites preuve de prudence pour l’entreposer et le manipuler. Ne
remplissez pas le rédervoir de carburant lorsque le moteur est en marche ou dans un
emplacement fermé. Les vapeurs sont explosives et il est dangereux de les aspirer. NE
FUMEZ PAS en remplissant le réservoir. NE REMPLISSEZ PAS TROP.
8. Vérifiez le niveau d’huile hydraulique sur le réservoir. Le niveau devrait être entre 2 pouces et 2 pouces 1 /
2
(5 - 6,35 cm) sous le haut du réservoir. Si le niveau est bas, ajoutez une huile SAE 10W-40 API Service SJ
ou un type d’huile plus élevé.
9. La machine devrait être graissée avant de démarrer.
10. Lisez les instructions de fonctionnement avant de démarrer la machine.
