4 INT-KNX SATEL
Les interrupteurs 1-5 sont destinés à régler l’adresse du module.
Elle doit être différente
de celle dans les autres modules connectés au bus de modules d’extension. L’adresse est
la somme de valeurs numériques définies sur les interrupteurs 1-5 (voir : tableau 1).
Les interrupteurs 6-8 permettent de définir le nombre de sorties qui seront ajoutées
au système.
Sur les interrupteurs, définir la valeur numérique (voir : tableau 1) à laquelle
le nombre souhaité de sorties correspond (voir : tableau 2).
Note : Si le nombre de sorties réglé sur les interrupteurs est supérieur à celui qui est
disponible, l’identification correcte du module par la centrale ne sera pas possible.
Pour déterminer quel est le nombre de sorties disponibles, soustraire les sorties
de la carte principale et les sorties des modules d’extension raccordés à la centrale
du nombre maximum de sorties gérées par la centrale.
Valeur numérique
0 1 2 3 4 5 6 7
Nombre de sorties
8 16 24 32 40 48 56 64
Tableau 2. Rapport entre la valeur numérique réglée sur les interrupteurs 6-8 et le nombre
de sorties qui sera affecté au module INT-KNX.

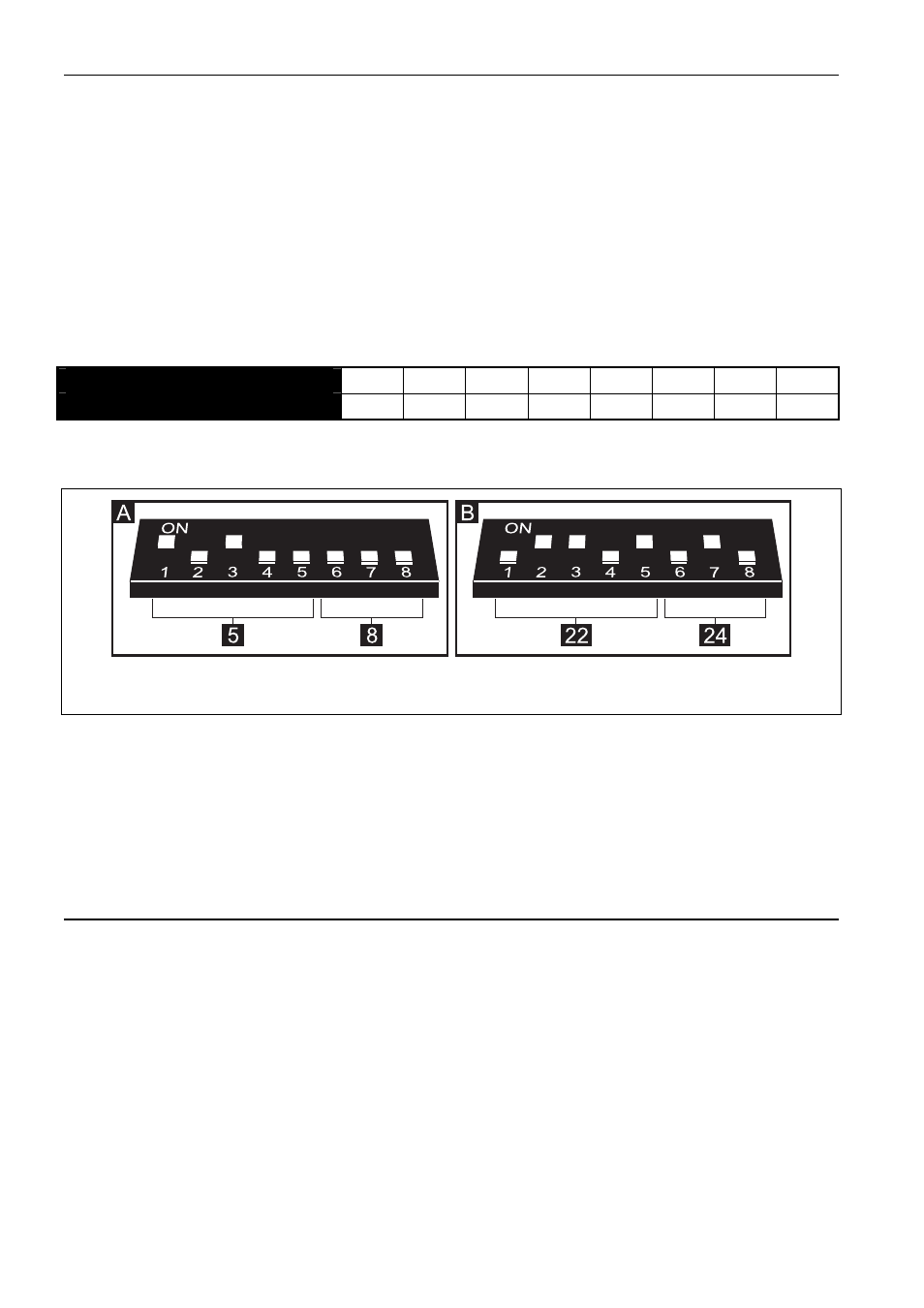

Fig. 4. Exemples de réglage des micro-interrupteurs type DIP-switch.
A – adresse : 5, nombre de sorties : 8. B – adresse : 22, nombre de sorties : 24.
1 adresse sur le bus de modules d’extension est assignée pour chaque groupe de 8 sorties.
Le module peut occuper jusqu’à 8 adresses sur le bus de modules d’extension. La centrale
attribue au module les adresses qui suivent l’adresse réglée sur les interrupteurs type DIP-
switch. Il faut en tenir compte lors de la conception du système et prévoir un nombre suffisant
d’adresses libres. Si ce nombre est insuffisant, il sera impossible d’accomplir correctement
la procédure d’identification.
3. Identification du module
La centrale ne gère pas les modules qui ne sont pas identifiés, par conséquent, après
l’achèvement de l’installation et la mise du système d’alarme sous tension, activer la fonction
d’identification. Pour le réaliser, utiliser :
 le clavier LCD : M
ODE SERVICE
S
TRUCTURE
M
ATERIEL
I
DENTIFICATION
I
DENT
.
MOD
.
D
’
EXT
. ;
 le logiciel D
LOAD X : fenêtre « Structure » onglet « Matériel » branche « Modules
d’extension » bouton « Identification de modules d’extension ».
Au cours de la procédure d’identification, un nombre de sorties déterminées à l’aide
des interrupteurs DIP-switch est affecté au module. Les adresses supplémentaires sont
attribuées, si le nombre de sorties est supérieur à 8.
La centrale contrôle la présence des modules identifiés. Si l’on débranche le module du bus
et que l’on change la position des interrupteurs DIP-switch ou l’on remplace par un autre
