2 INT-KNX SATEL
4. Raccorder les fils du contact d’autoprotection du boitier où le module est installé aux
bornes TMP et COM. Si l’état du contact d’autoprotection ne doit pas être contrôlé par
le module, fermer les bornes TMP et COM.
5. Raccorder les fils d’alimentation aux bornes +12V et COM. Si la distance à la centrale est
inférieure à 300 mètres, le module peut être alimenté directement à partir de la centrale.
Lorsque la distance est supérieure, le module doit être alimenté à partir d’une autre
source d’alimentation située à une distance plus proche (bloc d’alimentation ou module
d’extension avec bloc d’alimentation).
6. Installer et brancher l’unité BCU au bus KNX (conformément aux recommandations
du fabricant de BCU).
7. Raccorder l’adaptateur fourni avec le module INT-KNX à l’unité BCU (voir : fig. 1).

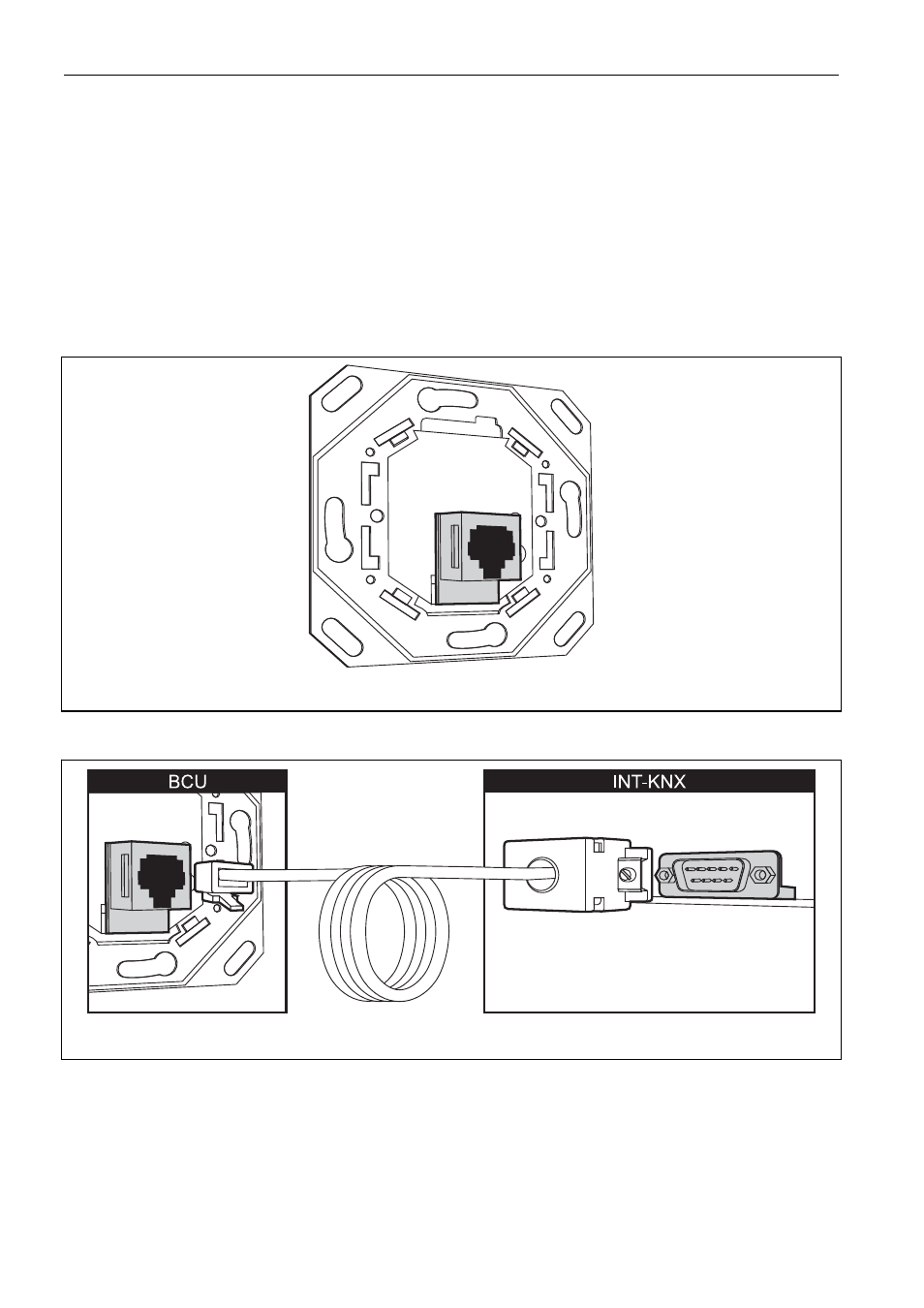

Fig. 1. Raccordement correct de l’adaptateur à l’unité BUC.
8. Relier l’adaptateur avec le module INT-KNX à l’aide d’un câble livré avec le module.
Fig. 2. Raccordement de l’adaptateur et du module INT-KNX à l’aide d’un câble.
