SATEL INT-KNX 3
2.1 Description de la carte électronique

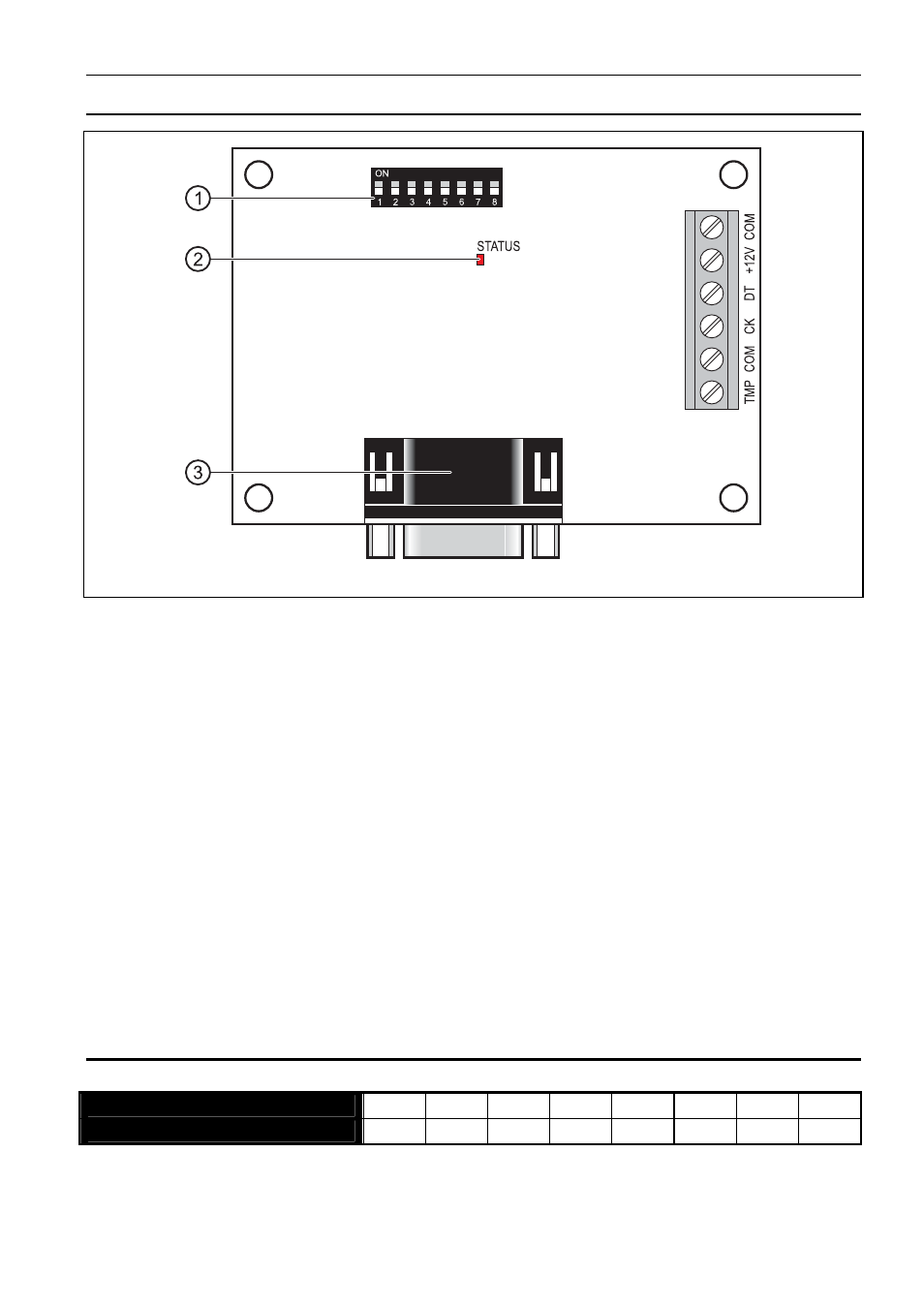

Fig. 3. Vue de la carte électronique du module INT-KNX.
Légende de la figure 3 :
1 - kit de micro-interrupteurs type DIP-switch pour définir l’adresse individuelle
et le nombre de sorties virtuelles (voir : chapitre M
ICRO
-
INTERRUPTEURS
DIP-
SWITCH
).
- voyant LED STATUS pour la signalisation :
 le voyant clignote – échange de données avec la centrale ;
 le voyant est allumé – absence de communication avec la centrale.
3 - connecteur mâle DB-9 (port RS-232) permettant de brancher le module à l’unité BCU
(BCU – Bus Coupling Unit) à l’aide d’un câble fourni.
Description des bornes :
TMP
- entrée de circuit d’autoprotection (NF) – si elle n’est utilisée, elle doit être court-
circuitée à la masse.
COM - masse.
CK - horloge.
DT - données.
+12V - entrée d’alimentation.
2.2 Micro-interrupteurs type DIP-switch
Numéro de l'interrupteur 1 2 3 4 5 6 7 8
Valeur numérique 1 2 4 8 16 1 2 4
Tableau 1. Valeurs numériques attribuées aux micro-interrupteurs en position ON
(en position OFF, la valeur 0 est affectée à chaque interrupteur).
