GSM LT-2 SATEL 7
7. Insérer la carte SIM dans le logement SIM (voir : fig. 3).
8. Remettre le module sous tension. La connexion du téléphone sur le réseau GSM peut
durer quelques minutes.

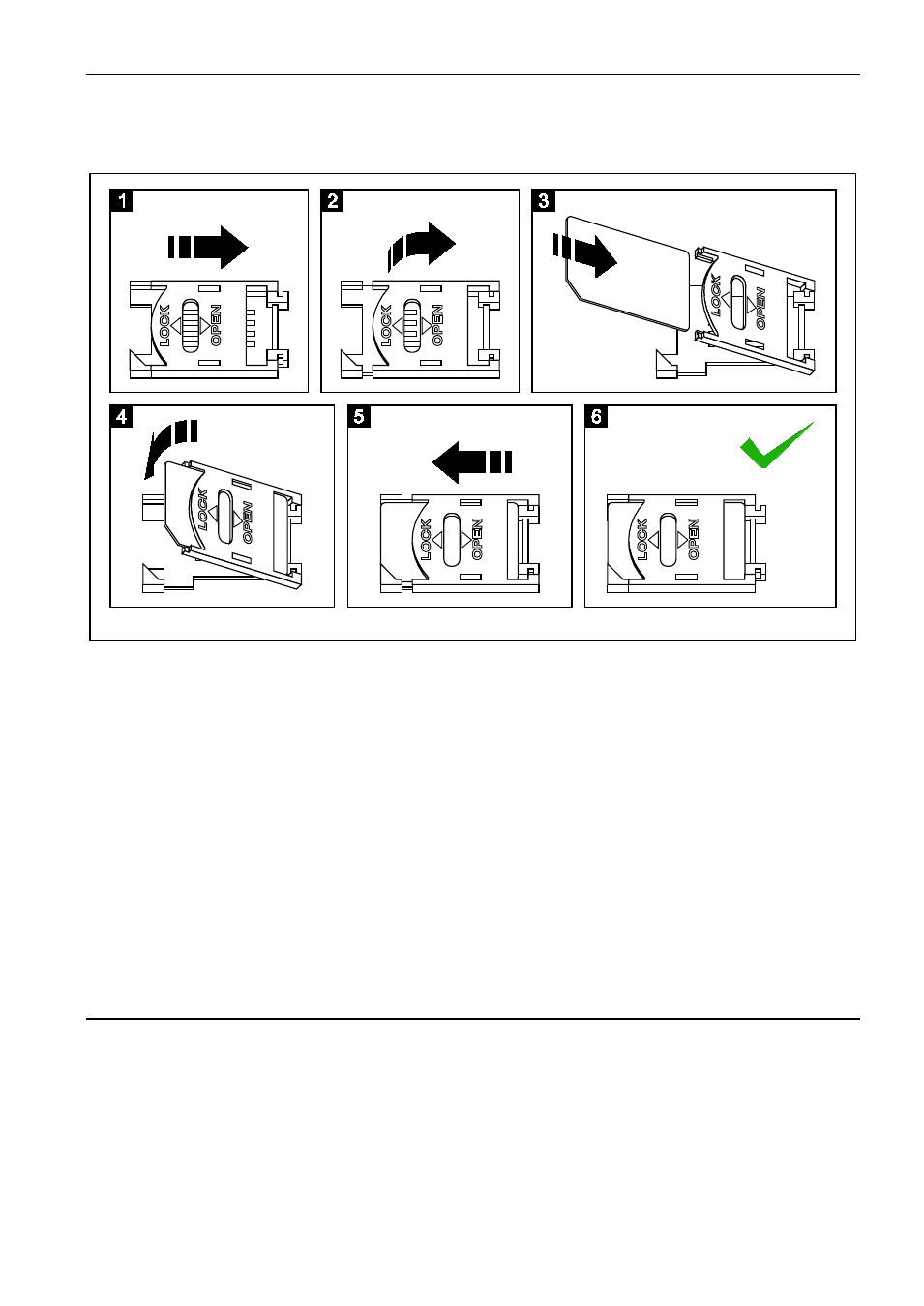

Fig. 3. Mode d’installation de la carte SIM.
Avertissements :
• Après avoir mis le module sous tension, entrer le code PIN de la carte SIM en 10 minutes
(si le code PIN est requis). Lorsque le code PIN n’est pas saisi, la tension sur la ligne
téléphonique sera coupée et le problème sur la sortie FLT sera signalé. Le module pourra
être configuré uniquement à l’aide du logiciel DLOAD10. Pour programmer le module à
l’aide d’un appareil téléphonique, mettre le module hors tension, le remettre sous tension
et le mettre en mode de programmation.
• Lorsque le code PIN de la carte SIM ne correspond pas à celui qui est enregistré dans le
module, le voyant STAT l’indique sur la carte électronique. (voir : Mode d’allumage des
voyants LED). La suivante tentative de saisie du code PIN aura lieu au bout de 30
secondes. Après le troisième code invalide entré, la carte SIM se verrouille. Pour taper le
code PUK et déverrouiller la carte SIM, il faut la déplacer dans un téléphone mobile.
6. F
ONCTIONNEMENT DU MODULE AVEC LA CENTRALE D
’
ALARME ET LE TELEPHONE
FIXE
Comme c’est illustré sur la figure 1, connecter le module directement aux bornes dédiées
à brancher la ligne téléphonique analogique externe dans la centrale d’alarme.
Sur les bornes R-1, T-1, le module assure l'impédance et la tension nécessaire au
fonctionnement correct de l’appareil d’abonné (p.ex. du téléphone). Les bornes peuvent être
automatiquement mises hors tension en cas de perte de communication avec la station de
base (ce qui est accompagné par le fonctionnement de l'indicateur de panne FLT – voir :
fonction de programmation 17).
Lorsque la centrale d’alarme ou l’utilisateur de l'appareil téléphonique relié aux bornes T-1
et R-1 « décrochent le combiné », le module génère le signal continu et reçoit les signaux
