3. D ESCRIPTION DE LA CARTE ELECTRONIQUE

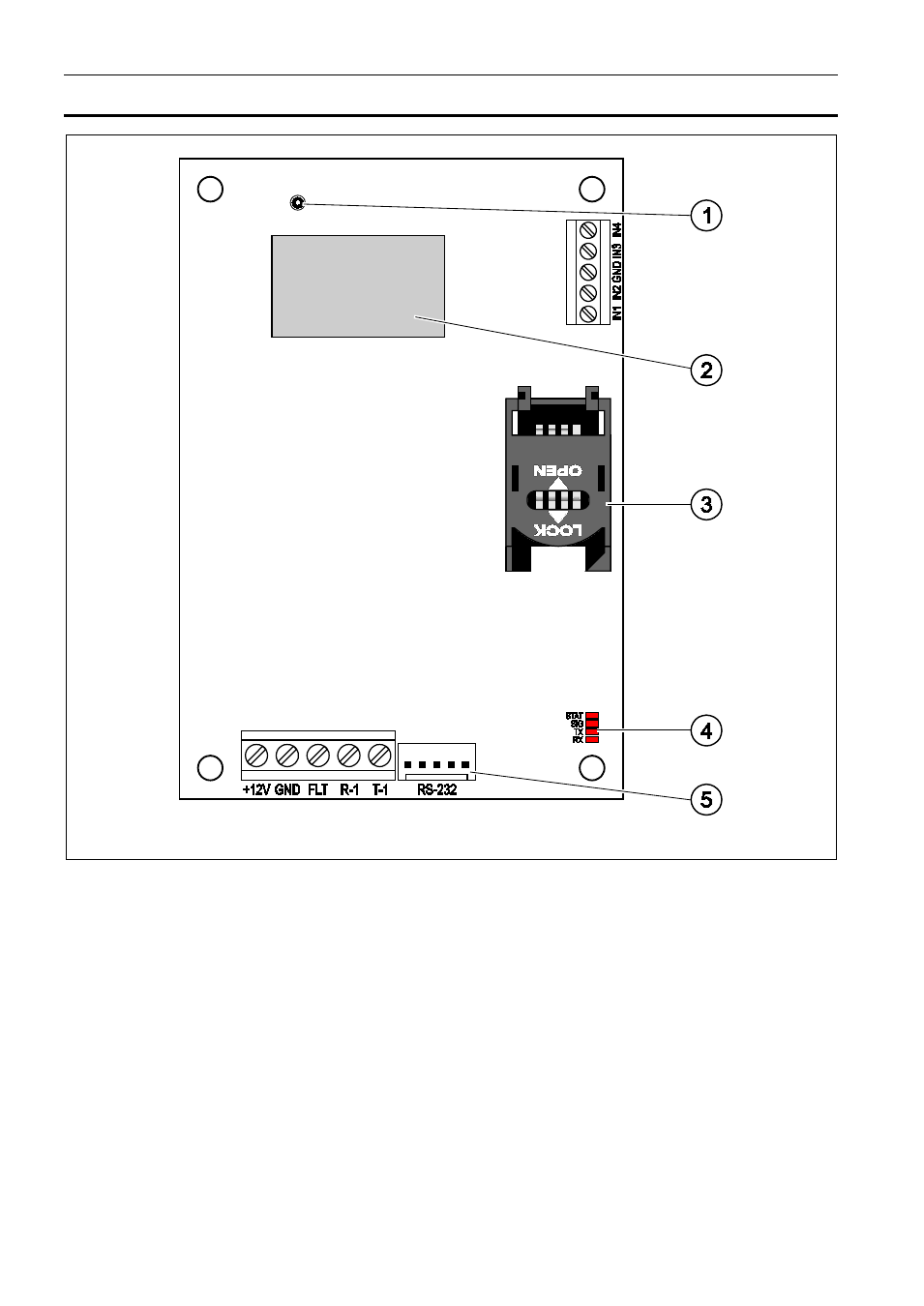

Fig. 2. Vue de la carte électronique du module GSM LT-2.
Légende de la figure 2:
1 - prise d’antenne externe.
2 - téléphone industriel GSM.
3 - logement de la carte SIM. Il n’est pas recommandé d’insérer la carte SIM au logement
avant de programmer son code PIN dans le module (si le code PIN est requis par la
carte). Pour que les codes d’événements puissent être envoyés à l’aide de la
technologie GPRS, il faut activer le service GPRS.
Note : Pour changer le code PIN enregistré dans la carte SIM ou entrer
éventuellement le code PUK, déplacer la carte SIM dans un téléphone mobile
normal.
4 - voyants LED indiquant l’état du module (voir : Mode d’allumage des voyants LED).
5 - port RS-232 permettant de raccorder le module à l’ordinateur (pour raccorder, utiliser
les câbles disponibles dans le kit fabriqué par la société SATEL sous le nom : DB9F/RJ-
KPL).
