GSM LT-2 SATEL 5

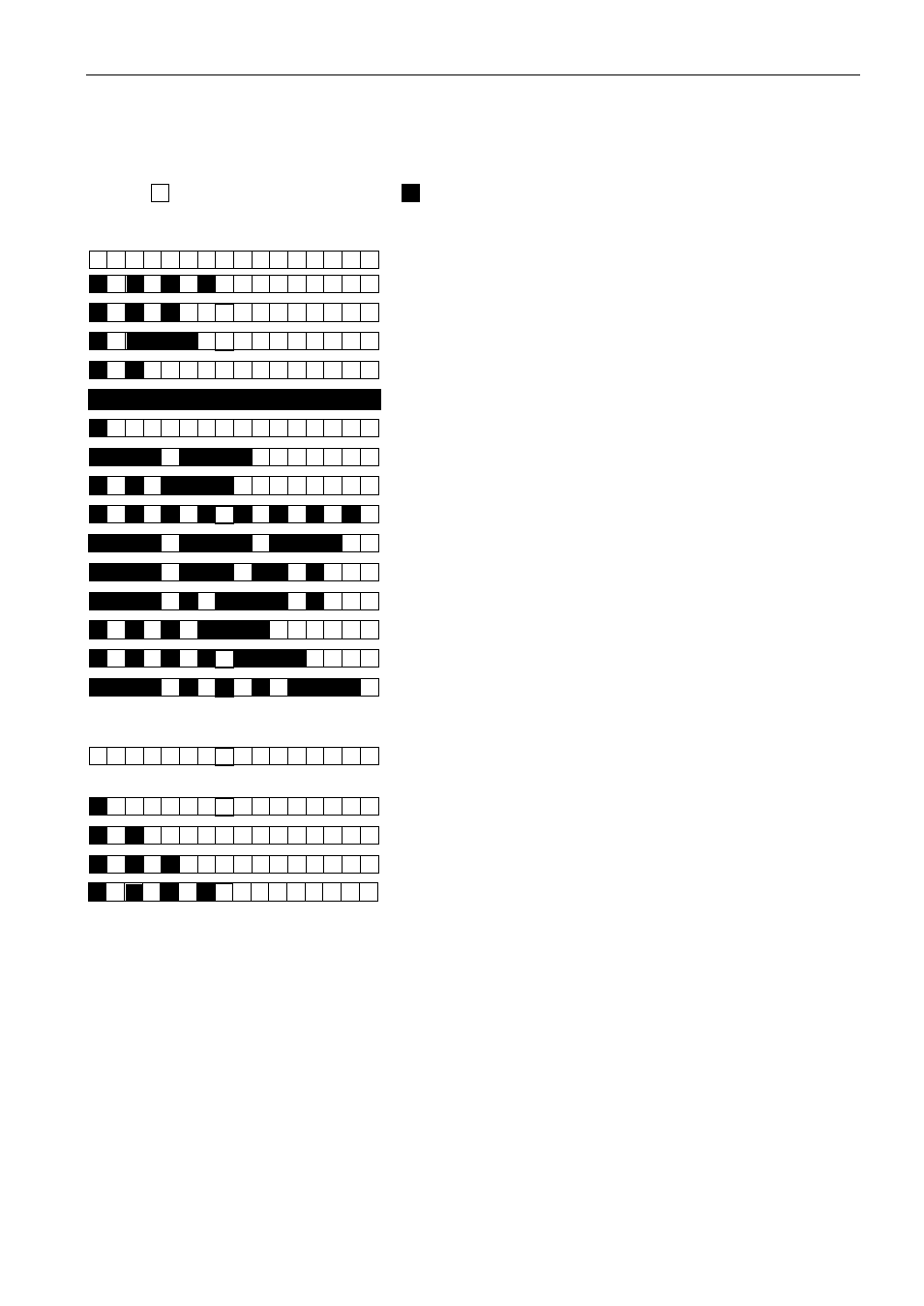

M ODE D ’ ALLUMAGE DES VOYANTS LED
Ci-dessous le mode d’information sur l’état du module par de différents voyants LED
présenté sous forme graphique. Allumé ou clignotant, le voyant indique une situation
concrète. Les voyants sont allumés 4 secondes et ce cycle se répète au bout d’1 seconde de
pause (
– voyant n’est pas allumé ; – voyant allumé).
Le voyant STAT indique l’état du module:
– (non allumés) module hors tension,
– pas de code PIN,
– code PIN invalide,
– code PUK requis,
– pas de communication avec le téléphone GSM,
– communication active,
– fonctionnement correct,
– redémarrage du module après mise sous tension,
– code PH-SIM PIN requis,
– pas de carte SIM,
– carte SIM endommagée,
– carte SIM occupée,
– carte SIM invalide,
– code PIN2 requis,
– code PUK2 requis,
– autre erreur.
Le voyant SIG indique le niveau du signal d’antenne reçu par le téléphone GSM :
– pas de signal du réseau cellulaire GSM ; panne sur la
sortie FLT,
– niveau de signal 1,
– niveau de signal 2,
– niveau de signal 3,
– niveau de signal 4.
Les voyants : TX et RX informent sur la transmission de données via le port RS-232.
D ESCRIPTION DES BORNES :
+12V – entrée d’alimentation (12 V DC ±15%).
GND – masse.
FLT – sortie type OC signale le problème de connexion sur le réseau GSM. Elle
s’active environ 10 minutes après l’apparition du problème. En état actif, elle
est court-circuitée à la masse. Elle reste court-circuitée à la masse jusqu’à 30
secondes au maximum à partir du moment où les causes du problème
disparaissent. Le problème de connexion sur le réseau GSM peut être dû à :
– l’inaccessibilité du réseau GSM (pas de portée),
– l’absence ou l’endommagement de l’antenne,
– l’entrée du code PIN invalide,
