SATEL
ETHM-1 Plus
5
INTEGRA avec la prise type RJ / INTEGRA Plus : RJ/PIN5 (fig. 4)
VERSA : PIN5/RJ-TTL
Les câbles mentionnés ci-dessus sont disponibles dans l’offre de la société SATEL.

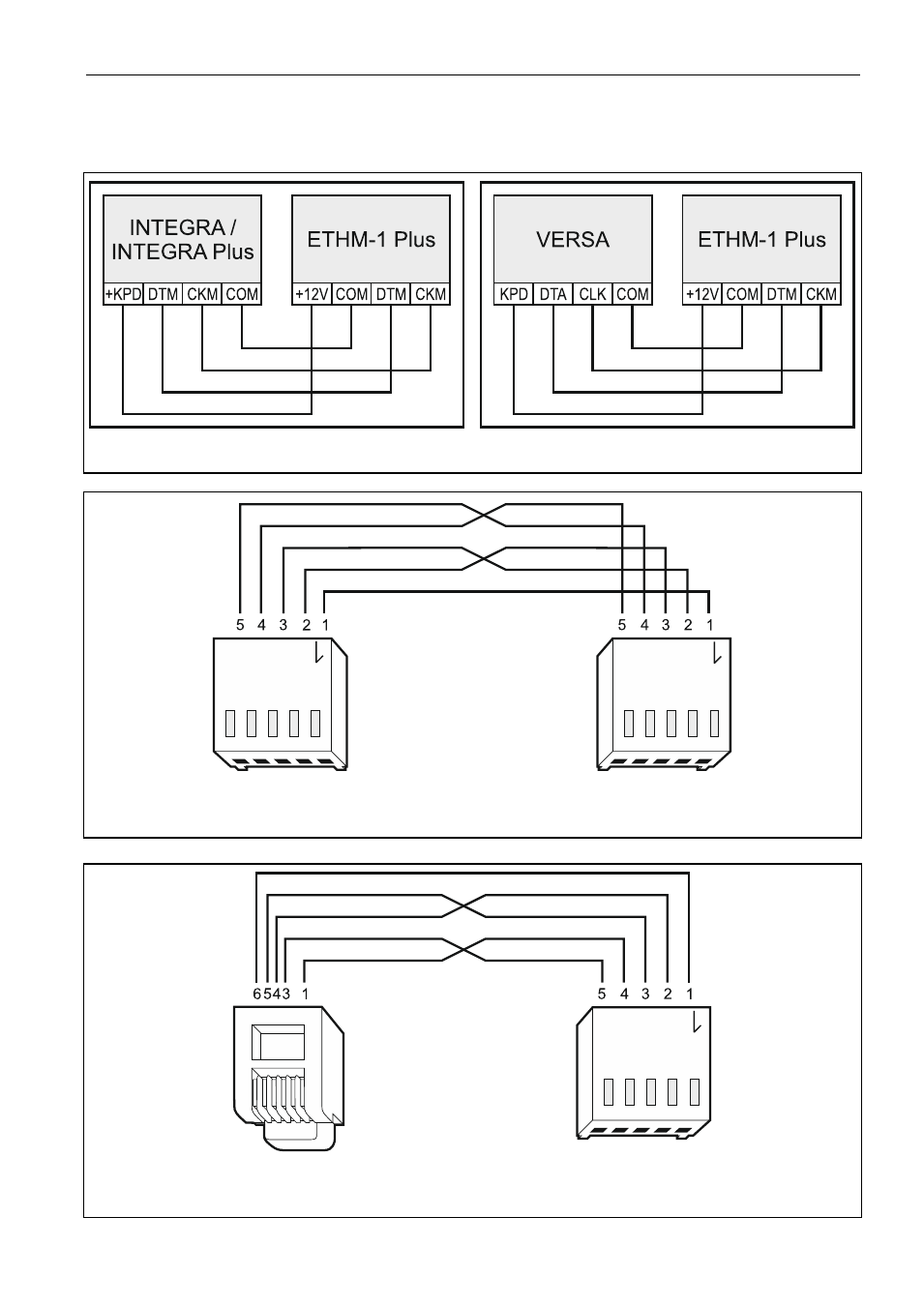

Fig. 2. Mode de connexion du module à la centrale d’alarme.
Fig. 3. Schéma du câblage pour le raccordement aux ports RS-232 du module ETHM-1 Plus
et de la centrale INTEGRA avec la prise PIN5.
Fig. 4. Schéma du câblage pour le raccordement aux ports RS-232 du module ETHM-1 Plus
et de la centrale INTEGRA / INTEGRA Plus avec la prise type RJ.
