SATEL ETHM-1 Plus 3
3 Carte électronique

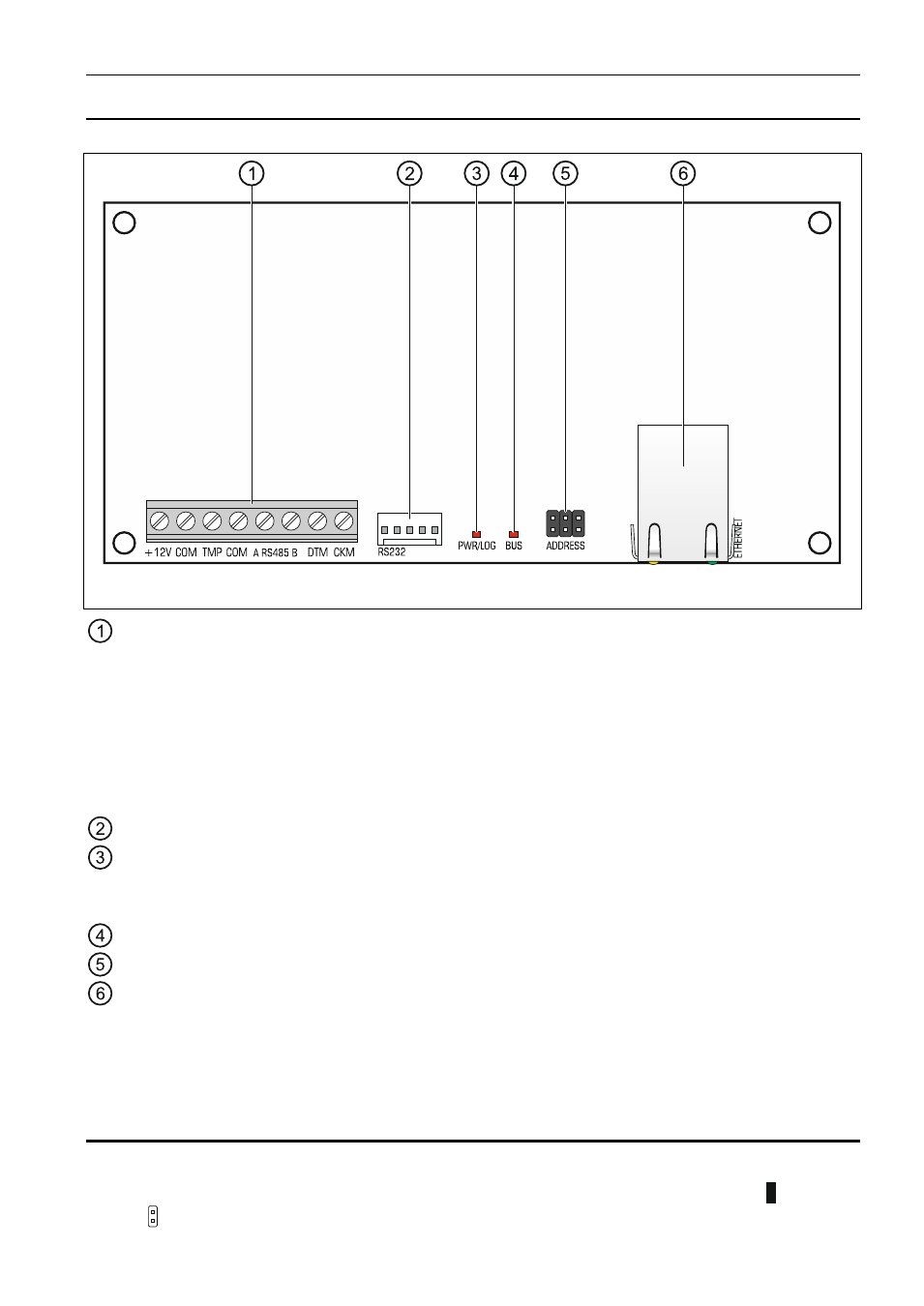

Fig. 1. Carte électronique du module.
bornes :
+12V - entrée d'alimentation +12 V DC.
COM - masse.
TMP - entrée du circuit d’autoprotection du module (NC) - si non utilisée, elle doit
être court-circuitée à la masse.
A RS485 B - bornes prévues pour de futures utilisations (RS-485).
DTM
- données (bus de communication).
CKM - horloge (bus de communication).
port RS-232.
voyant LED PWR/LOG :
allumé – alimentation en cours,
clignotant – la centrale est programmée ou exploitée au moyen du module.
voyant LED BUS clignote lorsque l’échange de données avec la centrale est en cours.
broches pour le réglage de l’adresse du module (voir : « Réglage de l’adresse »).
connecteur RJ-45 pour connecter le réseau Ethernet. Muni de deux voyants LED :
vert – signale la connexion au réseau et la transmission des données,
jaune – indique la vitesse de transmission négociée (allumé : 100 Mb ; non allumé :
10 Mb).
4 Réglage de l’adresse
Régler l’adresse à l’aide des cavaliers en les plaçant sur les broches ADDRESS. Le tableau
1 représente comment placer les cavaliers pour régler l’adresse déterminée ( - cavalier
placé ; - cavalier enlevé).
