4 ETHM-1 Plus SATEL

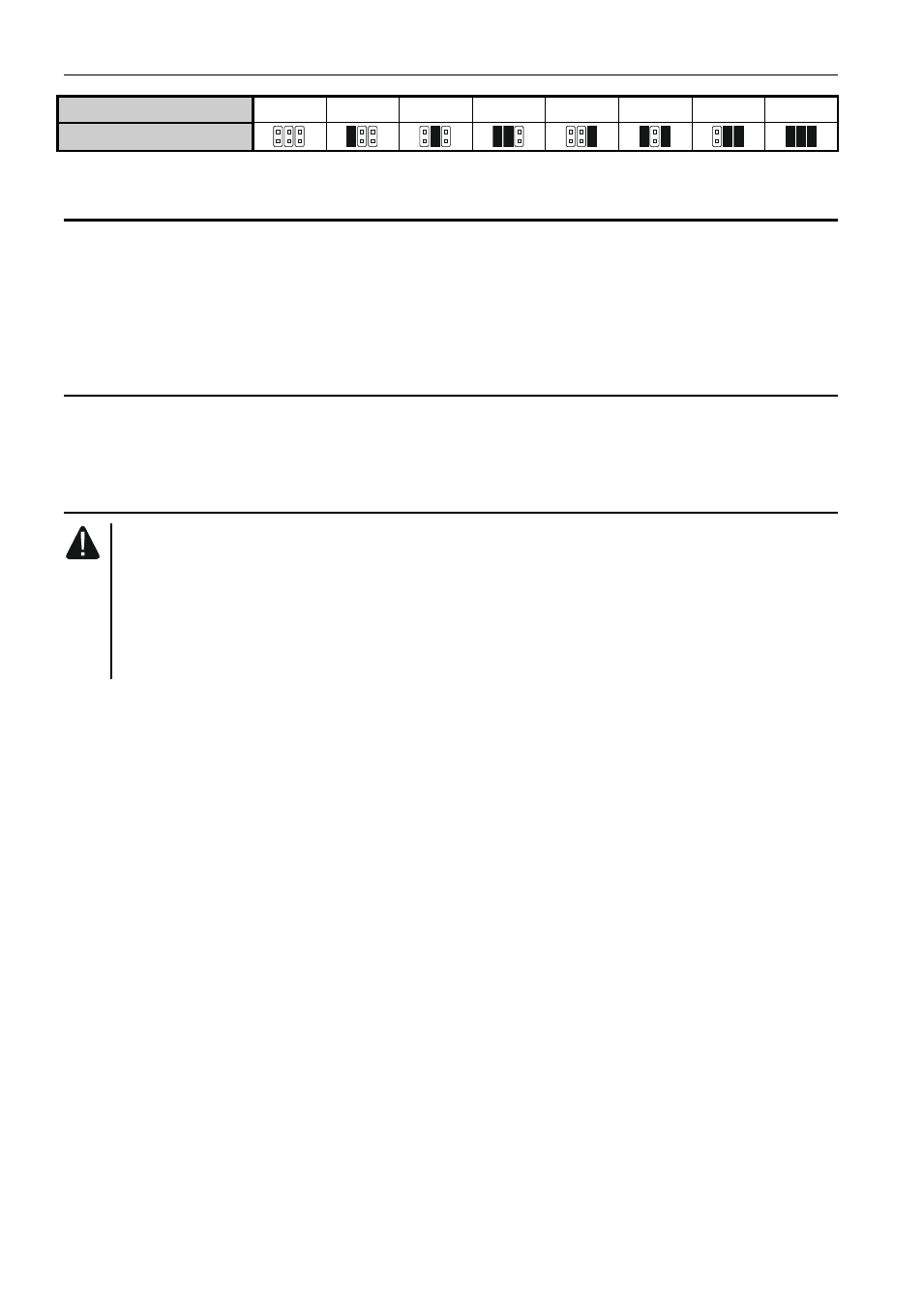

Adresse 0 1 2 3 4 5 6 7
Etat des broches
Tableau 1.
4.1 Module connecté à la centrale INTEGRA / INTEGRA Plus
Régler l’adresse dans le module :
• de 0 à 3, s’il est connecté à la centrale INTEGRA 24 ou INTEGRA 32,
• de 0 à 7, s’il est connecté à une autre centrale INTEGRA ou INTEGRA Plus.
L’adresse doit être différente de celle dans d’autres dispositifs connectés au bus des claviers
de la centrale d’alarme (la centrale ne gère pas les dispositifs aux adresses identiques).
4.2 Module connecté à la centrale VERSA
Régler l’adresse 4 dans le module. Le clavier ayant l’adresse 4 ne peut pas être connecté
à la centrale.
5 Installation
Mettre le système d’alarme hors tension avant d’effectuer tous raccordements
électriques.
Le dispositif est conçu pour être utilisé dans les réseaux locaux (LAN). Il ne peut
pas être connecté directement au réseau informatique public (MAN, WAN).
Le raccordement au réseau public ne peut être effectué que via un routeur
ou un modem xDSL.
Le module est destiné à fonctionner dans les locaux fermés à une humidité normale d’air.
1. Fixer la carte électronique du module dans le boitier. Le module doit être installé dans
le même boitier que celui de la centrale d’alarme. Cela facilite de relier les ports RS-232
de la centrale et du module ce qui est nécessaire, si la centrale doit être configurée via
réseau Ethernet à l’aide du logiciel D
LOAD X.
2. Régler l’adresse du module (voir : « Réglage de l’adresse »).
3. Raccorder les bornes +12V, COM, DTM et CKM du module aux bornes de la centrale
d’alarme (fig. 2). Pour effectuer des raccordements, utiliser un câble non blindé droit. Si
le câble de type « paire torsadée » est utilisé, ne pas oublier que les signaux CLM
(horloge) et DTA (données) ne peuvent être envoyés par une paire de fils torsadés.
Les fils doivent être conduits dans un câble.
4. Raccorder les fils du contact d’autoprotection aux bornes TMP et COM, si le module doit
surveiller le contact d’autoprotection du boitier. Sinon, raccorder les bornes TMP
à la borne COM du module.
5. Connecter le module au réseau. Utiliser un câble compatible avec le standard
100Base TX (identique à celui utilisé pour raccorder l’ordinateur au réseau).
6. Remettre le système d’alarme sous tension.
7. Activer la fonction d’identification des dispositifs dans la centrale (voir : notice
d’installation de la centrale correspondante). Le module sera identifié comme
« ETHM-1 ».
8. Configurer le module (voir : « Configuration »).
9. Si la centrale d’alarme est configurée via Ethernet (TCP/IP) à l’aide du logiciel D
LOAD X,
relier le port RS-232 du module avec le port RS-232 de la centrale. En fonction
de la centrale d’alarme, la connexion doit être faite à l’aide des câbles suivants :
INTEGRA avec la prise type PIN5 : PIN5/PIN5 (fig. 3)
