81–88 – zones du module d’extension CA-64 EPS à l’adresse 8;
−
89–96 – zones du module d’extension CA-64 EPS à l’adresse 9;
−
113–120 – zones affectées aux zones de claviers.
5. Raccordement des détecteurs adressables
Il est recommandé d’alimenter les détecteurs et les modules adressables à partir de la sortie
POW. Si la puissance du bloc d’alimentation du module d’extension n’est pas suffisante,
il
est possible d’assurer une alimentation à partir d’un bloc d’alimentation auxiliaire
à condition que le module adressable reste toujours alimenté de la sortie POW (le principe
du raccordement est présenté sur la figure 5).
En configuration complète (48 zones du module d’extension utilisées), les détecteurs sont
raccordés par un simple câble composé de 8 conducteurs de section 0.5 mm
2
il est essentiel
d’assurer un nombre correspondant de conducteurs branchés en parallèle pour la masse du
signal et la masse d’alimentation des modules adressables (voir: tableau 4).
Distance Nbre de conducteurs
jusqu’à 200 m 1
jusqu’à 400 m 2
jusqu’à 600 m 3
Tableau 4.

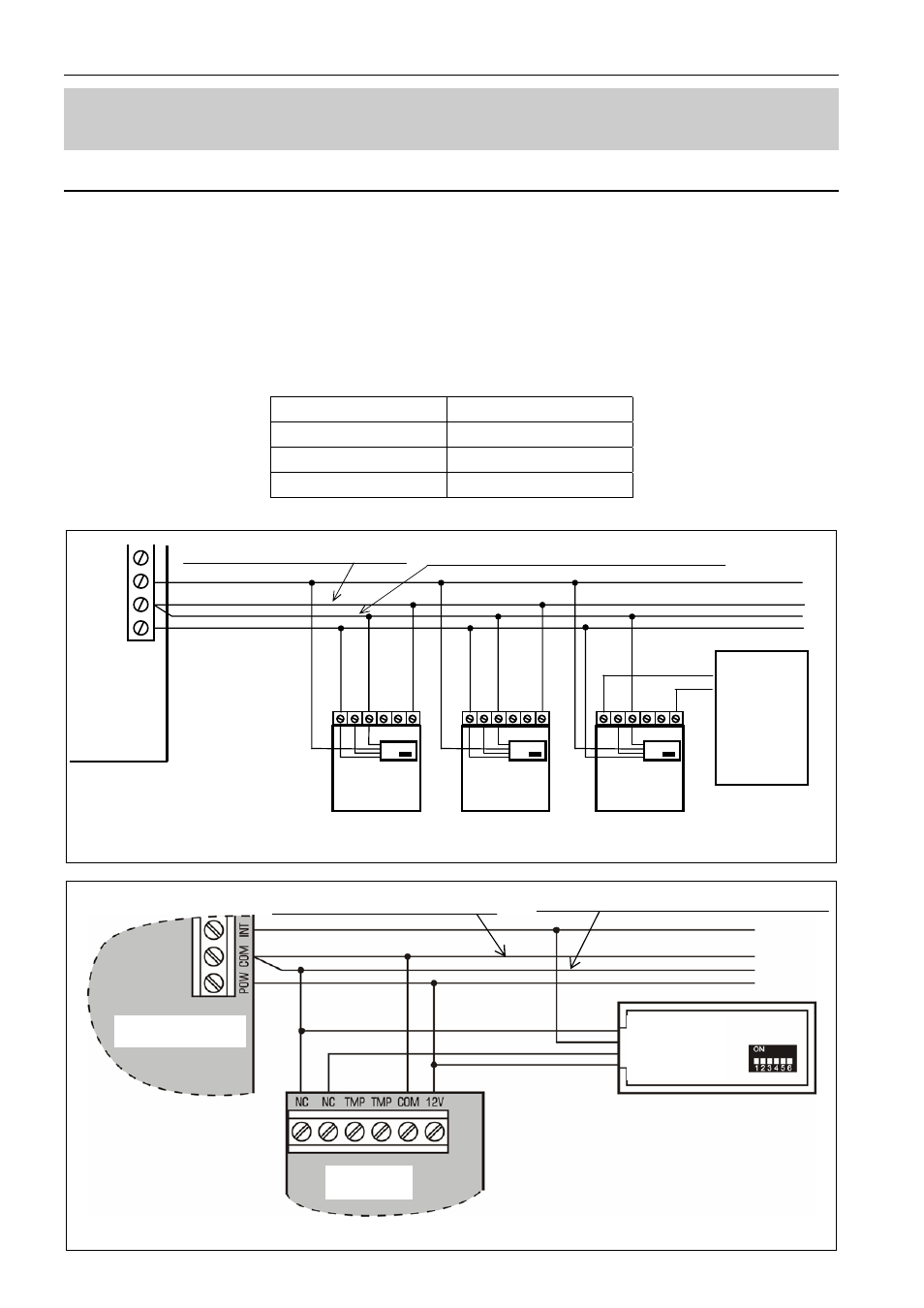

Fig. 5. Raccordement de détecteurs adressables au bus interne du module d’extension.
Fig. 6. Exemple d’un raccordement du détecteur adressable sans contrôle du sabotage.
CA-64 ADR
détecteur
blanc
noir
bleu
rouge
masse d’alimentation de détecteurs masse de signal et d’alimentation des modules
masse d’alimentation de détecteurs masse de signal et d’alimentation des modules
INT
COM
POW
EXPANDEUR
CA-64 ADR
+12V
COM
BLOC
D’ALIMENTA-
TION DE
SECOURS
DETECTEUR DETECTEUR DETECTEUR
