SATEL CA-64 ADR 4
réservé 1 adresse sur le bus de modules d’extension et 8 zones dans le système. Il faut
cependant prendre en compte qu’il suffit un détecteur avec le module CA-64 ADR MOD
intégré dans lequel une adresse a été réglée à partir du groupe des 8 adresses, pour
occuper une adresse sur le bus de modules d’extension et réserver 8 zones dans le
système. Pour cette raison, il est recommandé de régler dans les modules CA-64 ADR MOD
les numéros successifs, sans en sauter. Cela permettra d’éviter de bloquer les adresses sur
le bus de modules d’extension et les numéros de zones dans la centrale qui pourraient être
bien utilisés par d’autres modules d’extension.
Adresses assignées en processus d’identification Adresses de modules CA-64 ADR MOD
adresse du module d’extension 0-7
adresse du module d’extension +1 8-15
adresse du module d’extension +2 16-23
adresse du module d’extension +3 24-31
adresse du module d’extension +4 32-39
adresse du module d’extension +5 40-47
Tableau 2.
4. Numérotation des zones adressables
Le module CA-64 ADR MOD est muni d’un groupe de micro-commutateurs de type
DIP-switch, destinés à régler son adresse individuelle. Il est possible de régler 64 adresses
différentes (de 0 à 63). Afin de déterminer l’adresse du module, il faut additionner les valeurs
réglées avec les micro-commutateurs respectifs suivant le tableau 3.
Numéro du commutateur 1 2 3 4 5 6
Valeur numérique
(pour le commutateur en position ON)
1 2 4 8 16 32
Tableau 3.
Note: Les modules avec les adresses supérieures à 47 ne seront pas reconnus par la
centrale d’alarme.

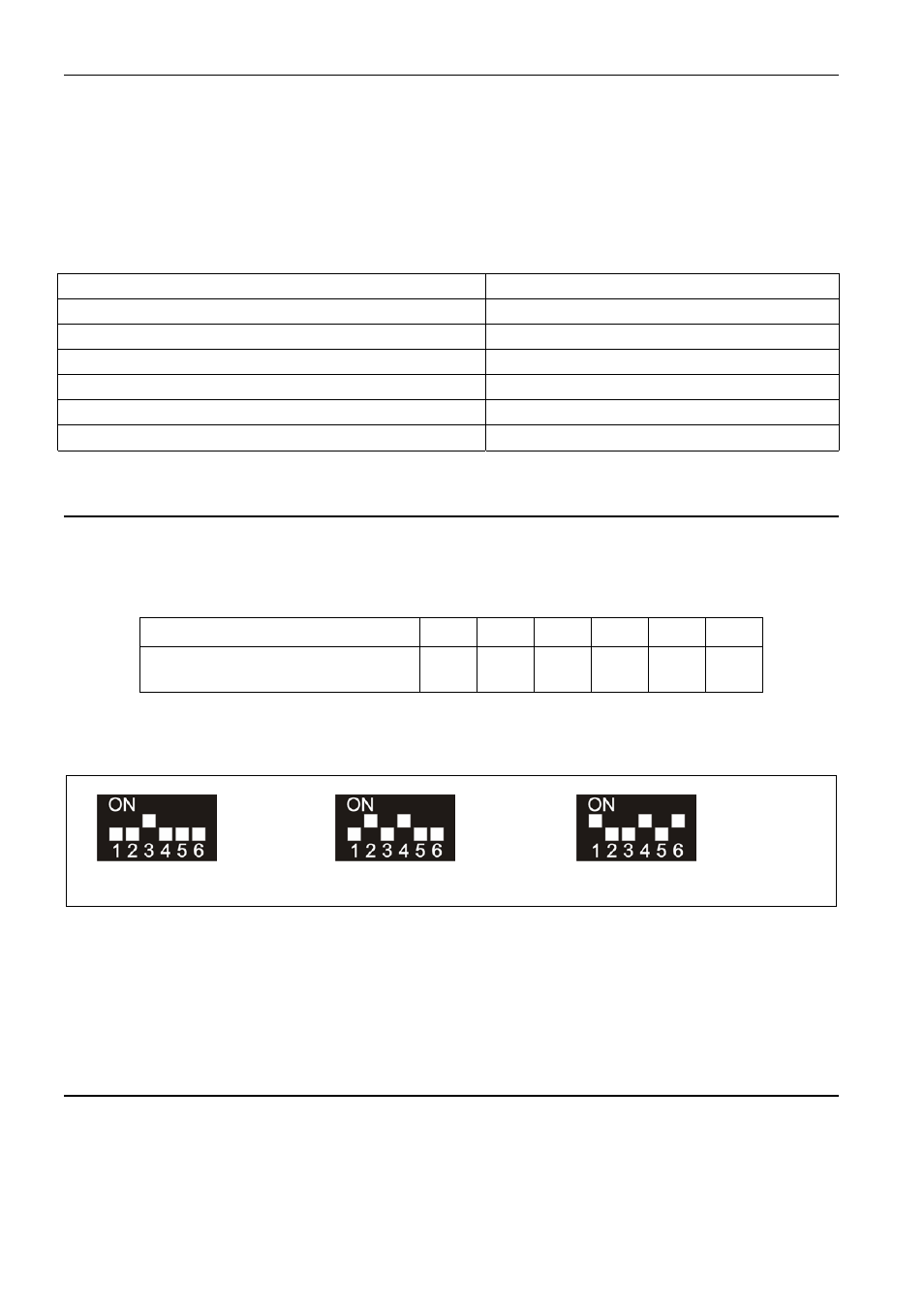

Fig. 4. Exemples d’adressage des modules CA-64 ADR MOD.
L’adresse réglée dans le module CA-64 ADR MOD détermine le numéro de zone qui sera
assignée au détecteur avec module intégré.
Note: Ne pas régler les mêmes adresses dans les modules CA-64 ADR MOD, sinon le
même numéro de zone dans le système sera assigné aux détecteurs équipés de tels
modules.
4.1 Fonctionnement en association avec la centrale d’alarme CA-64 (commutateur 8
en position OFF)
Lorsque le module d’extension CA-64 ADR fonctionne en association avec la centrale CA-64,
le numéro de zone assigné au détecteur avec un module CA-64 ADR MOD intégré, est
strictement lié à l’adresse réglée dans le module. Pour déterminer le numéro de zone, on
additionne le nombre 17 à l’adresse réglée avec les commutateurs. Les numéros de zones
correspondant aux exemples sur la figure 4 seraient les suivants:
adresse 4 = zone 21 (4+17);
adresse: 4 adresse: 10 adresse: 41
