3. Adressage du module d’extension
Pour le réglage de l’adresse, sont utilisés les commutateurs de 1 à 5. L’adresse peut être
d’intervalle de 0 à 31 que permet d’affecter les adresses aux 32 modules d’extension.
Les adresses des modules d’extension raccordés à un bus ne peuvent pas se répéter. Il est
recommandé d’affecter aux modules d’extension et aux modules connectés à un bus, les
adresses successives à partir du zéro ce qui permettra d’éviter des problèmes lors de
l’extension du système.
Numéro du commutateur 1 2 3 4 5
Valeur numérique
(pour le commutateur en position ON)
1 2 4 8 16
Tableau 1.

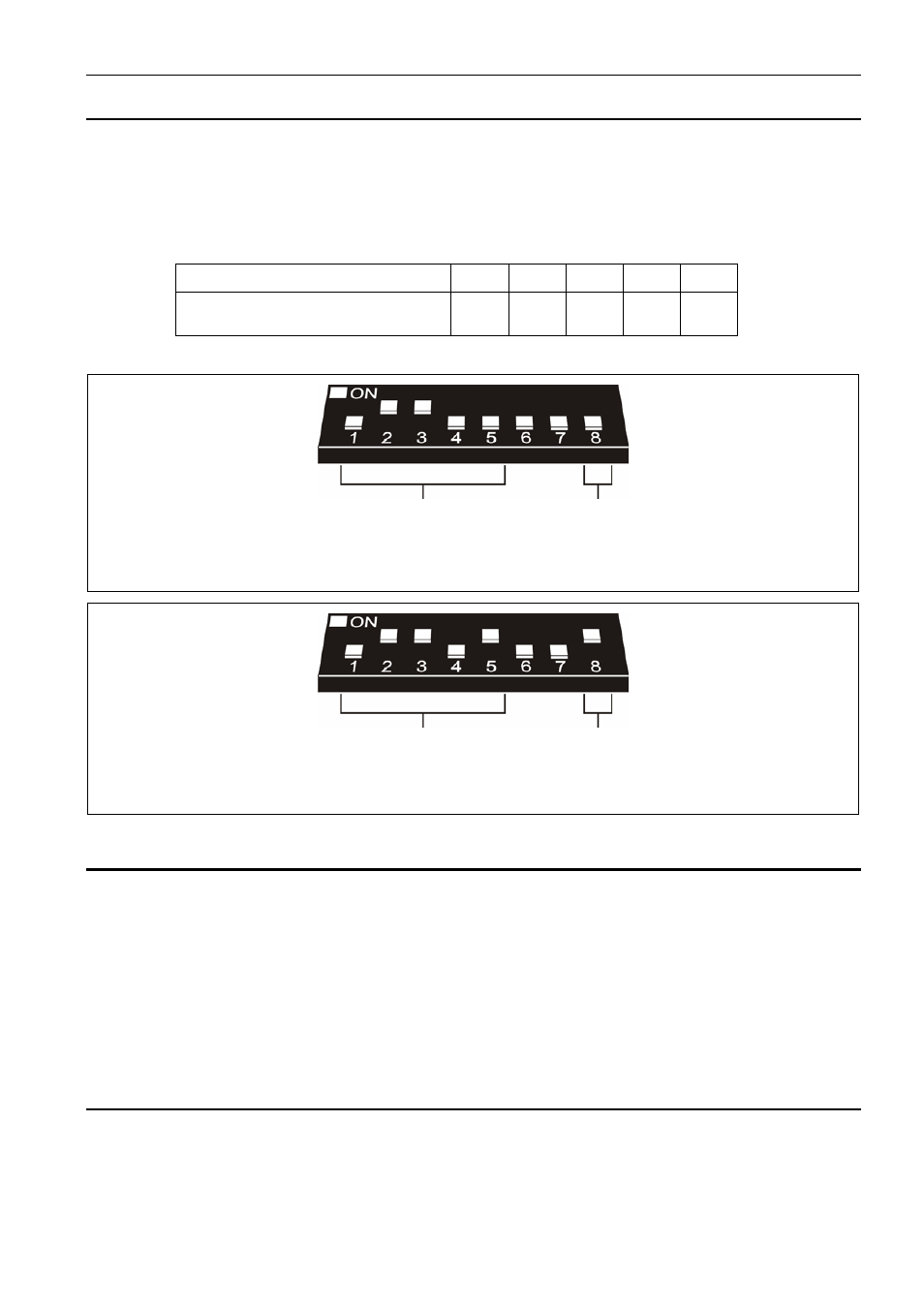

Fig. 2. Exemple de réglage des micro-commutateurs en fonctionnement avec la centrale
CA-64.
Fig. 3. Exemple de réglage des micro-commutateurs en fonctionnement avec la centrale
INTEGRA.
3.1 Fonctionnement en association avec la centrale d’alarme CA-64 (commutateur 8
en position OFF)
En fonctionnant avec la centrale CA-64, le module d’extension CA-64 ADR occupe toujours 6
adresses sur le bus de modules d’extension. Il s’agit d’une adresse réglée sur lemodule
d’extension et des 5 adresses consécutives. Par exemple, si l’adresse réglée dans le module
est 0, on affecte en plus au module d’extension durant la procédure d’identification les
adresses de 1 à 5. Il est donc à retenir que lorsque l’adresse réglée du module d’extension
est 29, le module obtiendra en plus pendant la procédure d’identification les adresses: 30,
31, et en outre 0, 1 et 2. Dans le cas où ces adresses seraient déjà affectées, la centrale ne
sera pas capable de terminer correctement la procédure d’identification.
3.2 Fonctionnement en association avec les centrales d’alarme INTEGRA
(commutateur 8 en position ON)
En fonctionnant avec la centrale de série INTEGRA, le module d’extension CA-64 ADR
pourra occuper de 1 à 6 adresses sur le bus de modules d’extension. La réservation des
adresses par la centrale s’effectue en fonction de la quantité de détecteurs raccordés avec
modules CA-64 ADR
MOD installés et des adresses réglées sur ces modules (voir:
tableau 2). Pour chaque groupe de 8 adresses sur les modules CA-64 ADR MOD, il est
adresse:
6
adresse:
22
type de la centrale:
CA-64
type de la centrale:
INTEGRA
