SATEL INTEGRA Plus 25
La centrale peut fonctionner avec un modem externe au choix (analogique, ISDN ou GSM)
conforme au standard Hayes AT équipé du port RS-232.

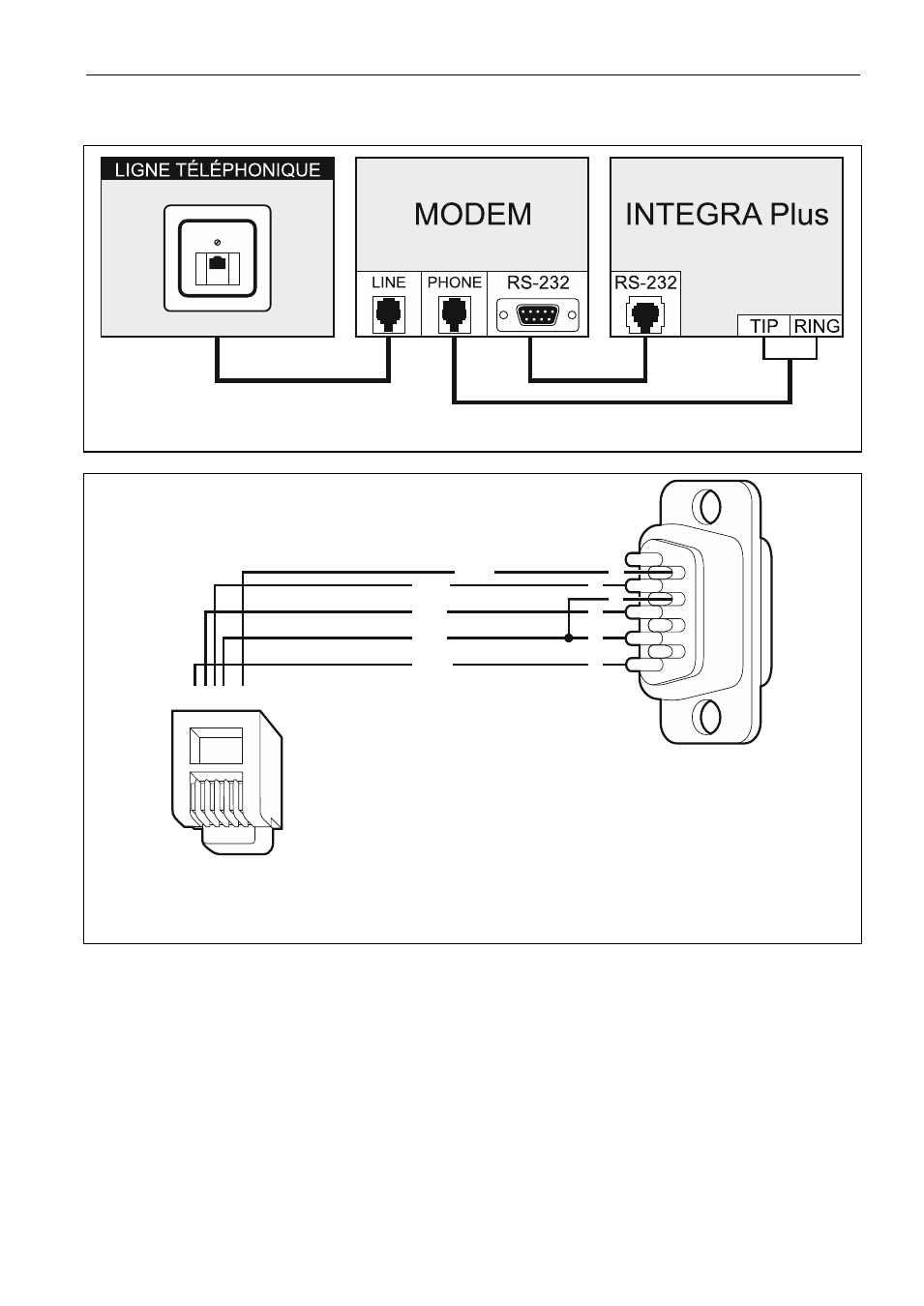

Fig. 12. Schéma de raccordement analogique du modem externe de la centrale.
1 5 6 43
4
5
2 RXD
COM
RTS
TXD 3
DSR 6
7
Fig. 13. Mode de raccordement des ports RS-232 de la centrale et du modem a la prise
DB-9. A gauche le connecteur RJ raccordé à la prise sur la carte principale de la centrale.
A droite, le connecteur male DB-9 du côté des points de soudage.
