SATEL INTEGRA Plus 15
Programmation d'adresse du clavier à l'aide de la fonction de service
1. Saisir le code service (par défaut 12345) et appuyer sur la touche .
2. A l’aide de la touche
 ou  chercher la position M
ODE DE SERVICE et appuyer sur
la touche ou
.
3. Sélectionner la fonction A DR . CLAVIERS (
S
TRUCTURE
M
ATERIEL
I
DENTIFICATION
A
DR . CLAVIERS ).

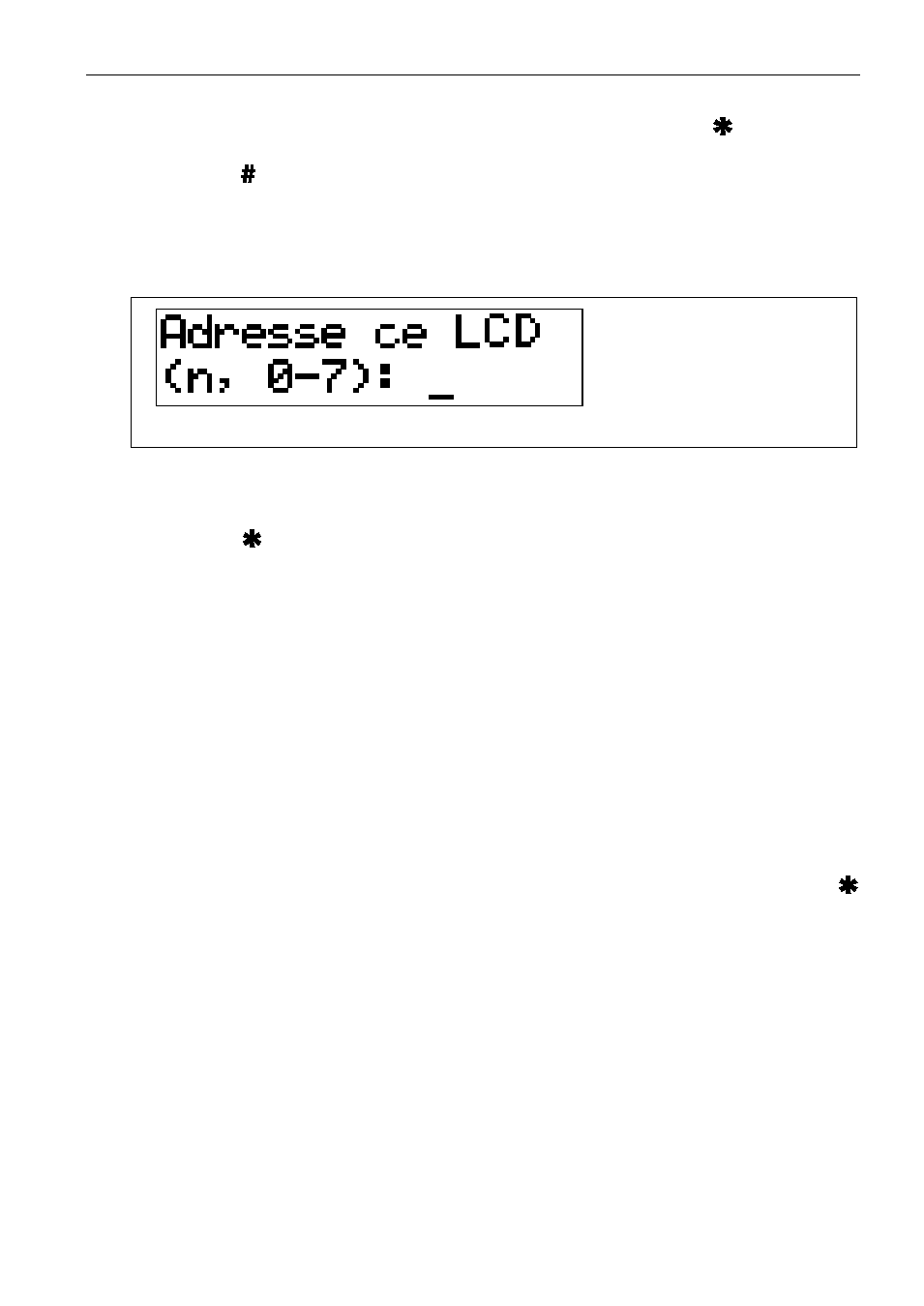

4. Sur l’afficheur de tous les claviers connectés au bus, le message présenté sur
la figure ci-dessous (4) apparaîtra.
Fig. 4. Programmation d'adresse du clavier à l'aide de la fonction de service.
5. Saisir l’adresse correcte de 0 à 7 dans le(s) clavier(s) choisi(s). Le changement
d'adresse sera confirmé par quatre sons courts et un son long.
6. Il est possible de quitter la fonction de changement d'adresse en appuyant sur
la touche . La fonction se termine automatiquement passé le délai de 2 minutes
à partir du moment de sa mise en fonctionnement. Quitter la fonction signifie
le redémarrage du clavier (le menu du mode service s’affiche sur le clavier
à l’adresse la plus basse).
Programmation d'adresse du clavier sans possibilité d’entrer dans le mode
de service
Cette méthode de changement d'adresse est particulièrement utile pour les situations
dans lesquelles les adresses seraient identiques – le mode de service des claviers
se verrouille et la mise en fonctionnement du mode de service est impossible.
1. Débrancher l'alimentation du clavier (KPD) et les câbles de signal CKM et DTM.
2. Mettre en court-circuit les bornes CKM et DTM du clavier.
3. Activer l'alimentation du clavier.
4. Le message indiquant une nouvelle adresse apparaîtra sur l’afficheur.
5. Saisir une nouvelle adresse. Le clavier confirmera la réalisation de cette fonction par
quatre sons courts et un son long son. En cas de besoin, appuyer sur la touche
donne la possibilité de changer l'adresse saisie (le redémarrage du clavier aura lieu
et un message respective apparaîtra sur l’afficheur).
6. Débrancher l'alimentation du clavier.
7. Ouvrir les bornes CKM et DTM du clavier.
8. Connecter le clavier à la centrale dans les règles de l’art.
5.5.2 Numérotation de zones dans les claviers
L'adresse enregistrée dans le clavier désigne quels numéros dans le système recevront
les zones du clavier (voir : tableau 2). Il est possible de déterminer pour chaque clavier LCD
si ses zones seront utilisées dans le système ou non. Dans les cas où les numéros de zones
du clavier et de l'extension sont les mêmes, les zones dans le clavier ont priorité (dans ce
cas-là les zones appropriées dans l'extension ne seront pas servies).
n=0...7, adresse du clavier LCD
actuellement réglée
