SATEL INTEGRA Plus 19
NC
Z COM
A
NO
Z COM
A
EOL/NC
R
Z COM
A
EOL/NO
R
Z COM
A
2EOL/NC
R1
R2
Z COM
A
T
2EOL/NO
R1
R2
Z COM
A
T
3EOL/NC
R1
R2
Z COM
A
T
R3
M
3EOL/NO
R1
R2
Z COM
A
T
R3
M

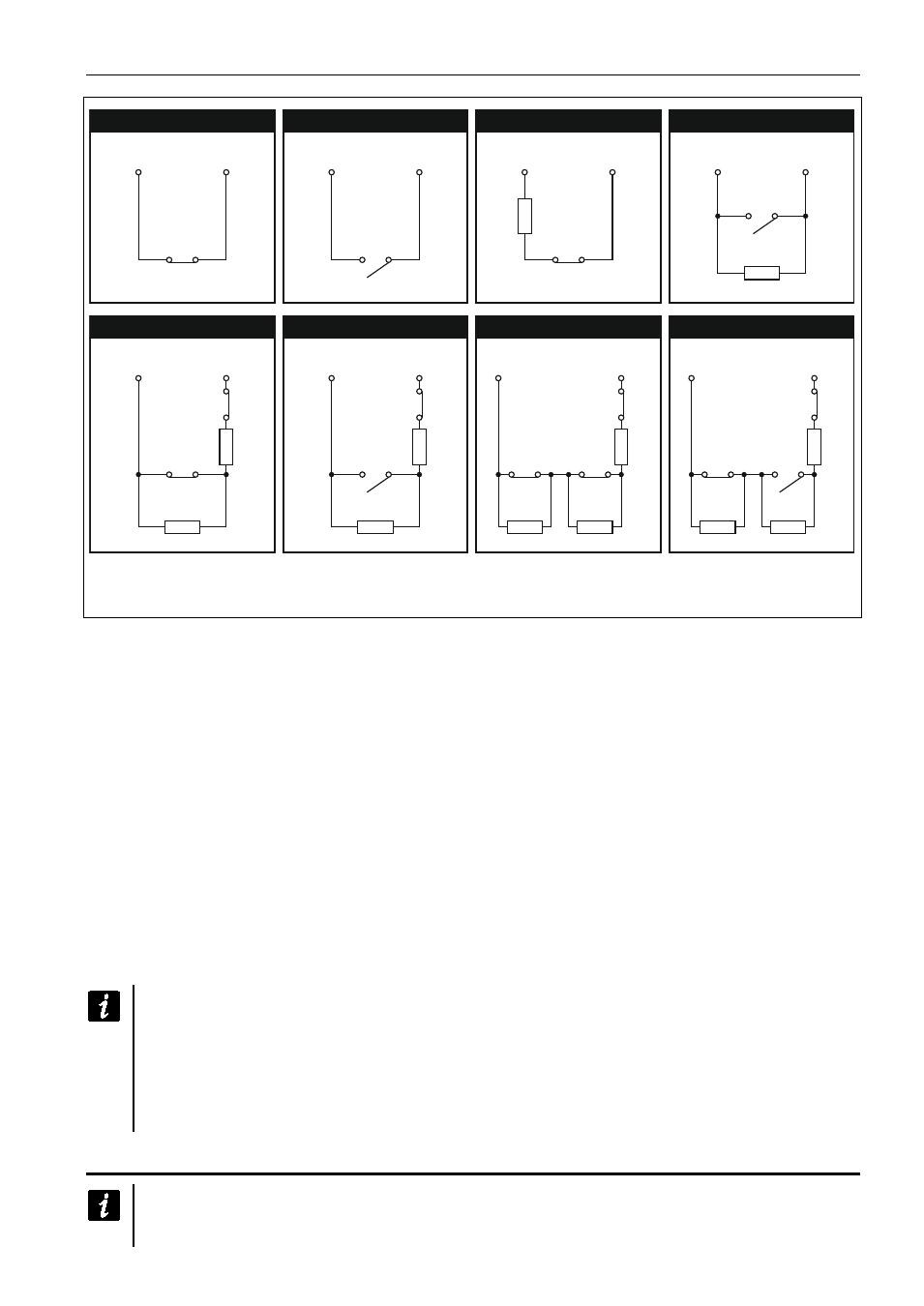

Fig. 8. Mode de raccordement des détecteurs aux zones. Les sorties du détecteur sont
marquées de lettres : A - alarme, T – sabotage, M – antimasking. R=R1+R2.
3EOL/NC – type de ligne recommandé au raccordement des détecteurs avec la sortie
d’alarme NC et la sortie de sabotage. La zone reconnait 3 états : normal, alarme,
sabotage et masquage du détecteur.
3EOL/NO – type de ligne similaire à celui 3EOL/NC mais pour les détecteurs avec la sortie
d’alarme NO.
5.7.1 Résistances fin de ligne
La valeur des résistances EOL R1, R2 et R3 est programmable de 500
Ω à 15 kΩ (la somme
de valeurs programmées ne peut pas dépasser 15 k
Ω – voir notice P
ROGRAMMATION ).
Les valeurs par défaut sont les suivantes :
R1 = 1,1 k
Ω ;
R2 = 1,1 k
Ω ;
R3 = 2,2 k
Ω.
Selon les réglages d’usine, dans la configuration EOL, pour fermer le circuit, utiliser
la résistance 2,2 k
Ω, et dans la configuration 2 EOL – 2 résistances 1,1 kΩ.
Lorsque dans le clavier ou le module d’extension, la valeur des résistances n’est pas
programmables, dans la configuration EOL, pour fermer le circuit, utiliser la résistance
2,2 k
Ω
, et dans la configuration 2 EOL – 2 résistances 1,1 k
Ω
.
Lors de la programmation de la résistance R3, ne pas oublier que la différence entre
celle-ci et la résistance R2 doit être d’au moins 500
Ω
.
5.8 Raccordement des sirènes
Il est nécessaire d’équiper les sorties à haut courant programmables non utilisées
avec des résistances de 2,2 k
Ω
.
