7

Branchement électrique

Fondamentalement, respecter les prescriptions de l'en-
treprise de distribution d'énergie locale ainsi que les
instructions d'installation spécifiques VDE.

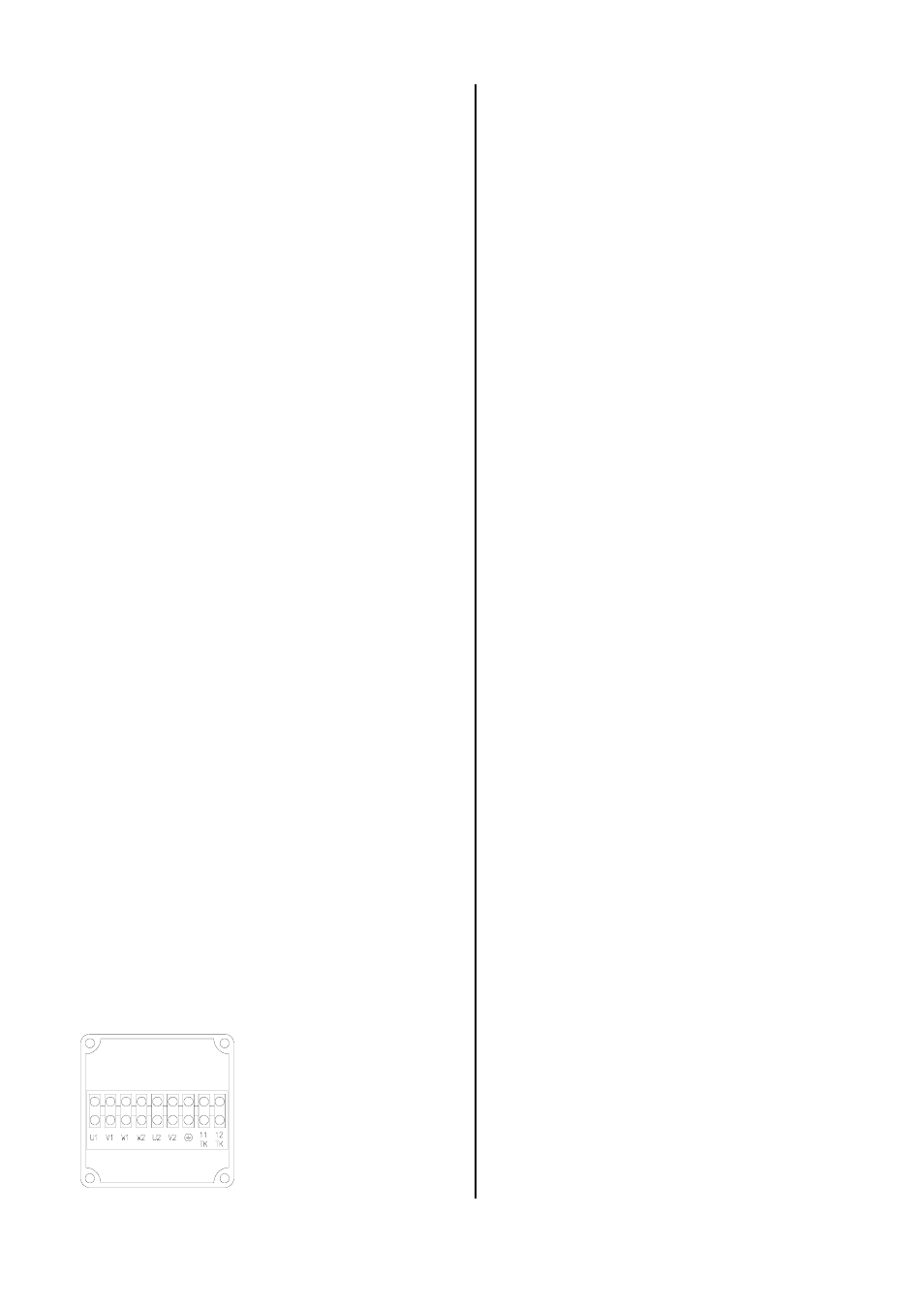

Bornier sur l'appareil

La protection du réseau dans
la conduite d'amenée vers
l'appareil de coupure n'est pas
fournie et devra être réalisée
en conformité avec les pres-
criptions en vigueur.
Les connexions du bornier se-
ront reliées à l'appareil de
coupure correspondant
(accessoires).

Restriction du droit de garantie

Des dysfonctionnements et des dommages
subséquents peuvent résulter du non-respect des
prescriptions correspondantes, du mode d'emploi et
des plans électriques spécifiques.
Tout droit à la garantie expire alors.

Seul un personnel qualifié est autorisé à procéder
au branchement électrique.

*

Branchement de plusieurs appareils

Au besoin, plusieurs appareils (même de tailles diffé-
rentes) peuvent être exploités parallèlement via un dis-
positif de coupure (accessoires).
La puissance totale des appareils connectés ne doit
toutefois pas dépasser la puissance de rupture maxi-
male du dispositif en question.
Pour la protection thermique du moteur, les thermo-
contacts de tous les moteurs doivent être montés en
série. Observer les plans de montage séparés.
Chaque appareil de coupure ne peut recevoir qu'un
seul dispositif de réglage externe (thermostat, réglage
jour/nuit, etc.) à la fois.

Branchement des appareils

Dans leur version standard, les appareils PWW de
REMKO sont équipés de ventilateurs axiaux avec des
moteurs triphasés à induit extérieur pour une tension de
400 V / 3~ / 50 Hz.
Disposant de deux vitesses différentes, le moteur tri-
phasé passe d'une vitesse à l'autre par une commuta-
tion Y /

∆.

Le moteur est protégé par des thermocontacts intégrés
qui, au moyen d'un dispositif de coupure adéquat
(accessoire), désactivent le moteur du ventilateur lors-
que l'enroulement atteint une température de 130 °C.
Les moteurs triphasés sont branchés aux dispositifs de
coupure conformément aux plans de montage électri-
ques correspondants.

Mise en service

Avant la première mise en service
1. Vérifier que le montage mécanique a été réalisé cor-

rectement.

2. Vérifier que le branchement à l'installation de chauf-

fage existant a été réalisé correctement.

3. Vérifier que les surfaces brûlantes sont protégées

contre tout contact involontaire.

4. Vérifier que le câblage électrique de l'appareil cor-

respond aux directives et normes en vigueur et
conformément aux plans de montage fournis.

5. Contrôler le compartiment du ventilateur ainsi que la

présence de corps étrangers dans la zone d'aspira-
tion et d'évacuation.

6. Vérifier que tous les orifices d'évacuation sont ouverts.
7. Contrôler que l'écart entre la roue du ventilateur et le

boîtier présente une fente uniforme.

8. Déconnecter le branchement secteur vers l'appareil

de coupure et mettre l'appareil en service à l'aide de
l'interrupteur de commande.

9. Contrôler le sens de rotation du ventilateur à l'aide

de la flèche de direction.

Modifier le sens de rotation en interchangeant deux
phases.

10. Noter que l'emploi d'un dispositif de contrôle de la vi-

tesse de rotation nécessite l'adaptation de la puis-
sance du régulateur à celle du moteur.

11. La mise en service reste interdite jusqu'à ce qu'il ait

été garanti que le montage et l'installation électrique
conformes correspondent aux dispositions des di-
rectives de la CE 89/392 CEE et 73/23/CEE.

Pendant la première mise en service
Le fonctionnement et le bon réglage de tous les équipe-
ments de réglage, de commande et de sécurité devront
être vérifiés pendant la première mise en service.
1. Mesurer l'intensité de courant du ventilateur.

Dans les différents niveaux de commutation, le cou-
rant nominal ne doit pas dépasser la valeur préci-
sée sur la plaque signalétique.

2. Contrôler la fonction de commande et de réglage

du ventilateur.

3. Vérifier la fonction de protection du moteur du venti-

lateur.

4. Vérifier le fonctionnement du dispositif de protection

antigel et du thermostat ambiant.
Si l'appareil en dispose.

5. Vérifier que le ventilateur tourne calmement.
6. Vérifier dans toute l'installation la présence éven-

tuelle de vibrations.

7. Vérifier le branchement et l'étanchéité des condui-

tes d'alimentation du fluide de chauffage.

Après une déconnexion du secteur de l'appareil de
coupure, une panne de secteur ou une mise hors
circuit suite à un dérangement, ramener l'interrup-
teur de commande en position 0 avant de redémar-
rer l'appareil.

*
