15

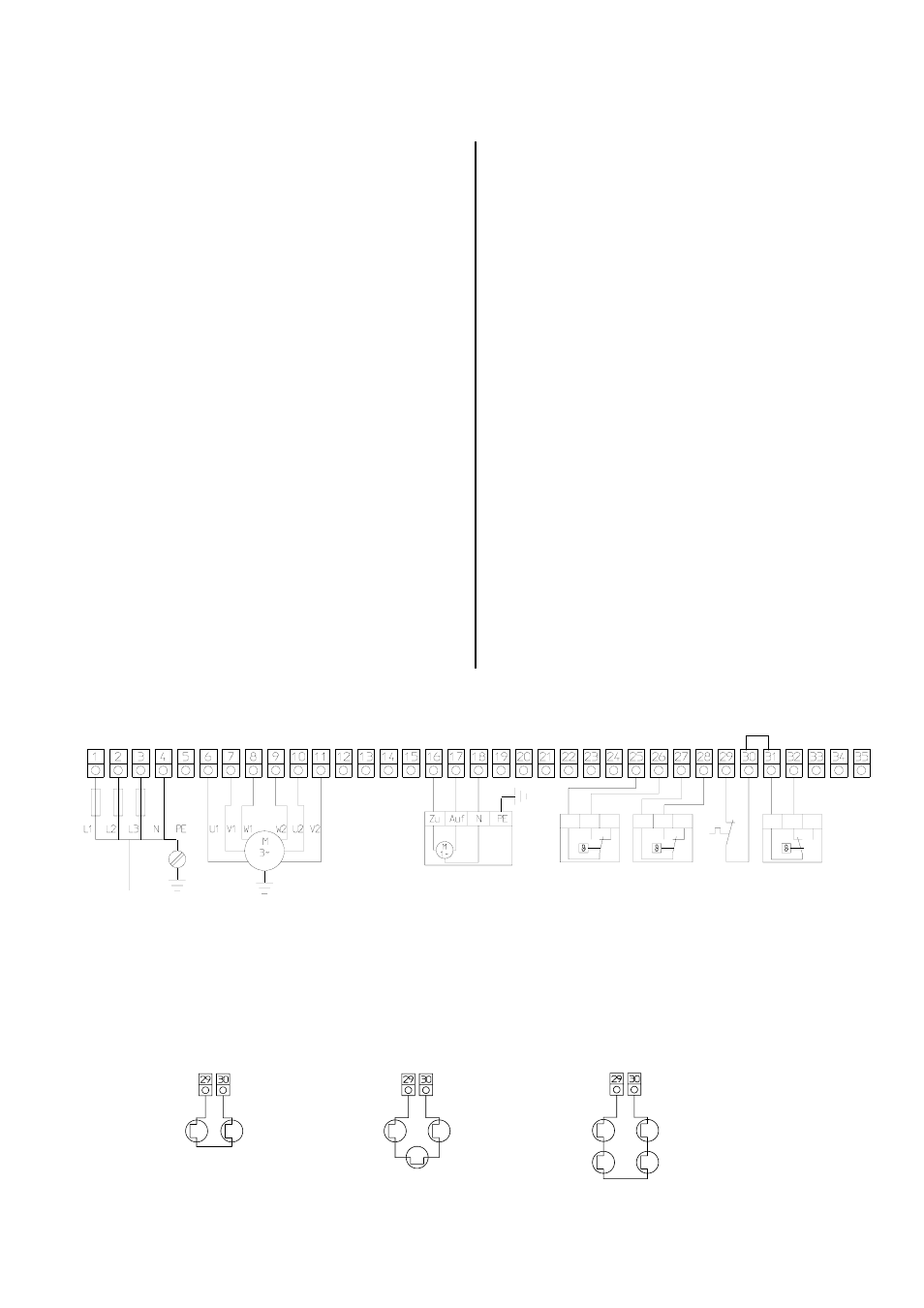

Schéma de connexion
Clapet d'air
amené
~ 230 V Alimentation
400V / max.16A
Moteur d'aérateur
2 étages / 400 V
Thermo-
contact
moteur
Thermostat
antigel
Thermostat
de nuit
Thermostat
de jour
En cas d'emploi parallèle de plusieurs ventilateurs
jusqu'à max. 4 kW, le branchement est assuré par
un distributeur externe !
En cas d'emploi parallèle de plusieurs
ventilateurs, monter tous lesthermo-
contacts en série !
Courant triphasé 400 V, ventilateur à 2 étages
puissance commutation max. 4 kW
Montage apparent, protection-moteur intégrale par
connexions intégrées pour le thermocontact, bornes de
connexion pour thermocontacts, thermostats ambiants,
thermostat de protection antigel et moteur de réglage
des clapets de la caisse à air mixte.
Exécution
Boîtier en plastique, protection IP 65.
Isolation d'après VDE, plaque frontale avec symboles
pour les positions de commutation et les modes de ser-
vice, bornes d'entrée secteur et de terre, contacteur
principal, sélecteur avec fonctions « Niveau 1/Niveau
2 », fusibles de commande, témoin lumineux de service
et de dérangement, sélecteur de mode de service avec
fonctions « Arrêt / Déverrouillage / Mode thermostat /
continu », relais de commande, bornes de sortie moteur,
bornes de connexion pour thermocontacts, thermostats
ambiants et thermostat de protection antigel, moteur de
caisse à air mixte et interrupteur de réglage des clapets.
Fonction
La caisse à air mixte peut être contrôlée par un inter-
rupteur de réglage de clapets. Lorsque la ventilation est
désactivée, les clapets reviennent automatiquement en
position « Fermée ».Le thermostat antigel referme les
clapets et met le ventilateur hors service.
Remise en service après une panne
Après chaque coupure de secteur ou dérangement du
ventilateur, le sélecteur de mode de service doit être
ramené en position « 0 / dév. ».
Montage en série-parallèle
L'appareil de coupure convient au montage en série-
parallèle. Plusieurs moteurs de même circuit peuvent
être reliés à un même appareil de commutation.
La puissance totale des moteurs connectés ne doit pas
dépasser la puissance de rupture maximale du
dispositif en question. Les thermocontacts de tous les
moteurs doivent être montés en série.
Remarque importante sur l'exploitation sûre de
l'appareil
La mise à la terre, la mise à zéro ou le circuit de
protection et le fusible secteur ne sont pas fournis et
seront réalisés en conformité avec les prescriptions
VDE et de l'entreprise de distribution d'énergie
compétente.
Seul un personnel qualifié agréé réalisera les
connexions électriques de l'appareil conformément aux
dispositions en tenant compte des prescriptions locales
et des plans de montage correspondants.
Thermoprotection pour
2 appareils
Thermoprotection pour
3 appareils
Thermoprotection pour
4 appareils
Schéma de connexion des thermocontacts
Appareil de commutation SW 2.2 DSK
