12
Thermoprotection pour
2 appareils
Thermoprotection pour
3 appareils
Thermoprotection pour
4 appareils
Autres thermocontacts
à monter en série
Domino
Courant triphasé 400 V, ventilateur à 2 étages
puissance commutation max. 4 kW
Montage apparent, protection-moteur par thermo-
contacts intégrés dans le moteur du ventilateur.
Exécution
Boîtier en plastique, protection IP 41.
Isolation d'après VDE, plaque frontale avec symboles
pour les positions de commutation, bornes d'entrée
secteur et de terre, contacteur principal, interrupteur de
commande avec fonctions « Arrêt/Niveau 1/Niveau 2 »,
fusible de commande, témoin lumineux de service
(s'éteint en cas de dérangement du ventilateur et / ou
de coupure de secteur vers l'appareil de coupure),
touche d'élimination des défauts, bornes de sortie mo-
teur, bornes de connexion pour thermocontacts et ther-
mostat ambiant.
Remise en service après une panne
Après chaque coupure de secteur ou dérangement du
ventilateur, il faut actionner une fois la « touche d'élimi-
nation des défauts ventilateur ».

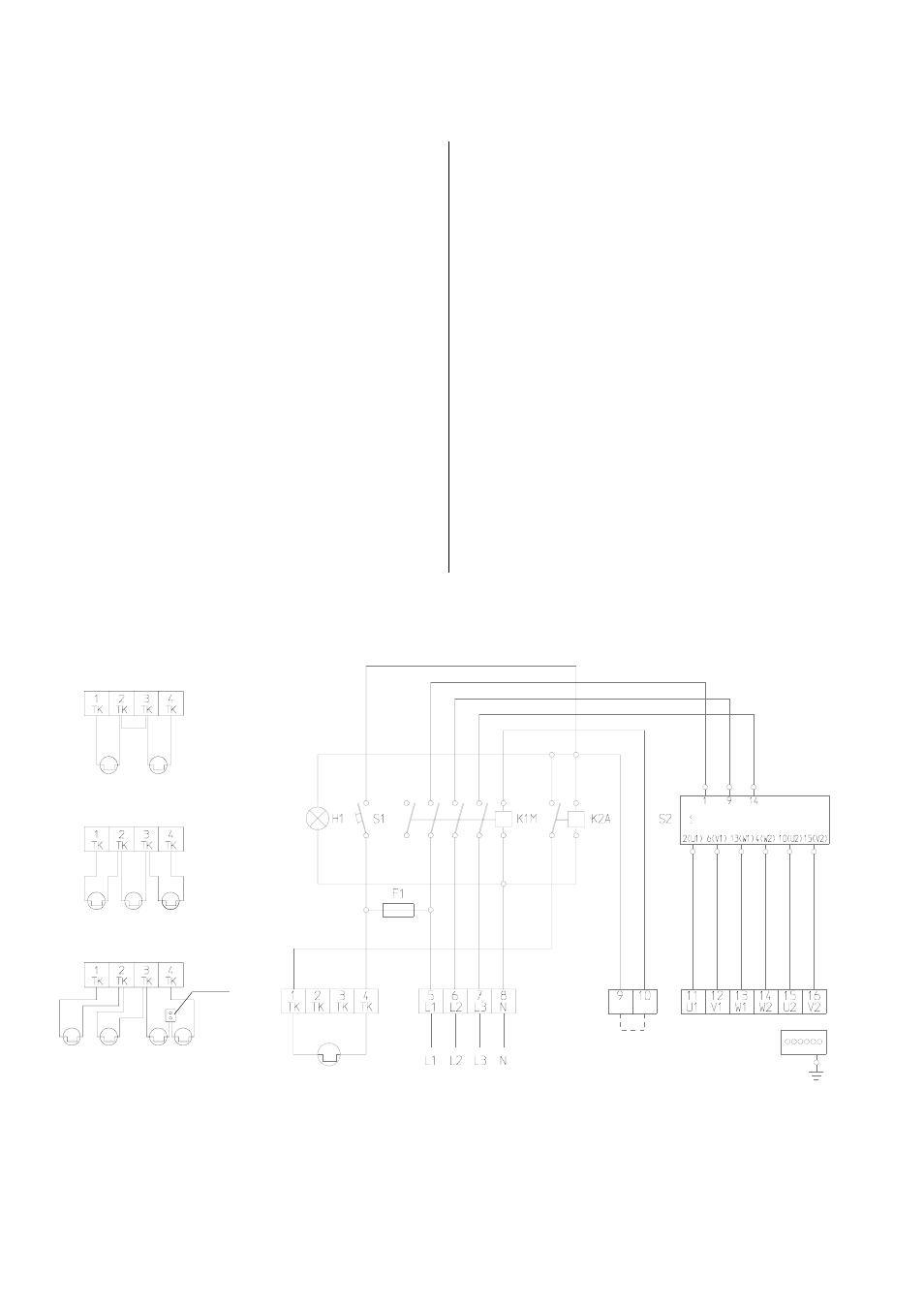

Schéma de montage et de connexion
Montage en série-parallèle
L'appareil de coupure convient au montage en série-
parallèle. Plusieurs moteurs de même circuit peuvent
être reliés à un même appareil de commutation.
La puissance totale des moteurs connectés ne doit pas
dépasser la puissance de rupture maximale du disposi-
tif en question. Les thermocontacts de tous les moteurs
doivent être montés en série.
Remarque importante sur l'exploitation sûre de l'ap-
pareil
La mise à la terre, la mise à zéro ou le circuit de protec-
tion et le fusible secteur ne sont pas fournis et seront
réalisés en conformité avec les prescriptions VDE et de
l'entreprise de distribution d'énergie compétente.
Seul un personnel qualifié agréé réalisera les
connexions électriques de l'appareil conformément aux
dispositions en tenant compte des prescriptions locales
et des plans de montage correspondants.
S1 Touche d‘élimination des
défauts ventilateur K2A Relais auxiliaire F1 Fusible de commande
S2 Interrupteur de
commande K1M Contacteur pour moteur
de ventilateur
H1 Témoin de service
Thermocontact Raccord secteur
Thermostat
ambiant
ou pont
Moteur de
ventilateur
Interrupteur Y / ∆
Appareil de commutation SW 2 - 380 DI
