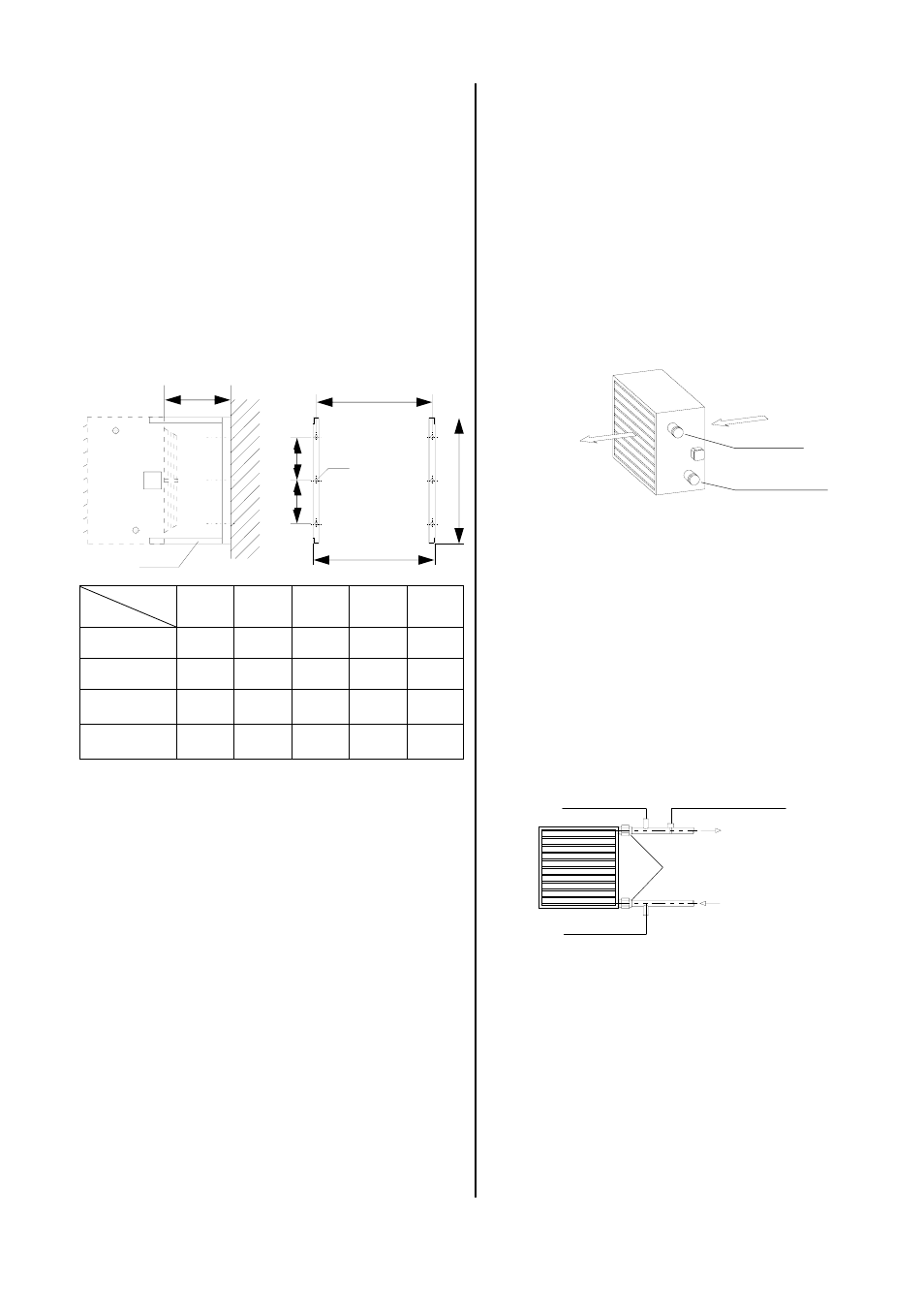

Montage de l'appareil


Consoles

Les consoles pour le montage mural et au plafond (2
par appareil) seront enfichées dans les rainures à
l'arrière de l'appareil et fixées avec les vis fournies.
Les composants directs, tels la caisse à air mixte ou à
filtre, sont dotés d'un adaptateur.
En cas d'emploi d’autres consoles, respecter l'écart
minimum « e ».

Console KO

pour montage mural et au plafond

Échangeurs thermiques Cu / Al

Les échangeurs thermiques sont constitués de tubes
en cuivre à lamelles en aluminium fixées par pression.
Les lamelles sont emboîtées par un cadre en acier
galvanisé par électrolyse.
Le collecteur et le distributeur sont fabriqués en acier.
Observer les remarques suivantes sur les échangeurs
thermiques :

Le branchement de fluide de chauffage est réalisé à
l'aide de manchons filetés.

La température maximale de service s'élève à 130 °C.

La pression maximale de service s'élève à 16 bars.

Les échangeurs thermiques ne conviennent pas au
chauffage à la vapeur ou à l'huile thermique.

Branchement à l'installation de chauffage

Les appareils PWW de REMKO seront branchés à
l'aide de vannes d'arrêt, d'aérateurs automatiques et
de raccords à vis dans les circuits aller et retour.
Au besoin, utiliser des compensateurs.

Le côté du branchement est quelconque.
A droite ou à gauche.

Les appareils fonctionnent selon le principe du
contre-courant.

Généralement, l'admission d'eau (aller) sera exécu-
tée « en bas ». Généralement, la sortie d'eau
(retour) sera exécutée « en haut ».

Vidage en cas de risque de gel

Un vidage statique intégral de l'échangeur thermique
n'est pas possible. Il n'est possible qu'avec de l'air
comprimé.

Vidage

Ventilation

Thermostat antigel

Raccords à vis

PWW

Mesure

a

b

c

d

6030-3 / 4

562

432

512

155

270

6050-3 / 4

642

507

592

192

270

6080-3 / 4

802

622

752

250

270

6100-3 / 4

882

732

832

305

340

e

Les consoles doivent être vissées sans tension à
l'appareil et au mur ou au plafond.

*

Après son montage, l'échangeur thermique sera
soigneusement aéré.
Des matelas d'air dans le registre réduisent la
performance de l'appareil.

Les tailles des filets des registres de chauffage sont
précisées dans les caractéristiques techniques.

L'arrêt du ventilateur doit toujours interrompre en
même temps l'amenée de fluide de chauffage.

*

Remarques importantes sur la protection antigel

Pour éviter des dommages dus au gel, un dispositif de
protection antigel sera monté lorsque les températures
seront inférieures à 0 °C.
Pour les installations mises hors service dans des
locaux exposés au risque de gel, éviter impérativement
la présence d'eau dans l'échangeur. Purger l'eau
résiduelle avec de l'air comprimé.
Si ce n'est pas possible, mélanger un produit antigel
adéquat au fluide de chauffage (eau). .

Un endommagement de l‘échangeur dû au gel ne
donne aucun droit à la garantie!

*

KO

e

c

a

b

d

d

Ø

12,5

Admission d’air

Admission d'eau

Sortie d'eau

Sortie d'air
