6

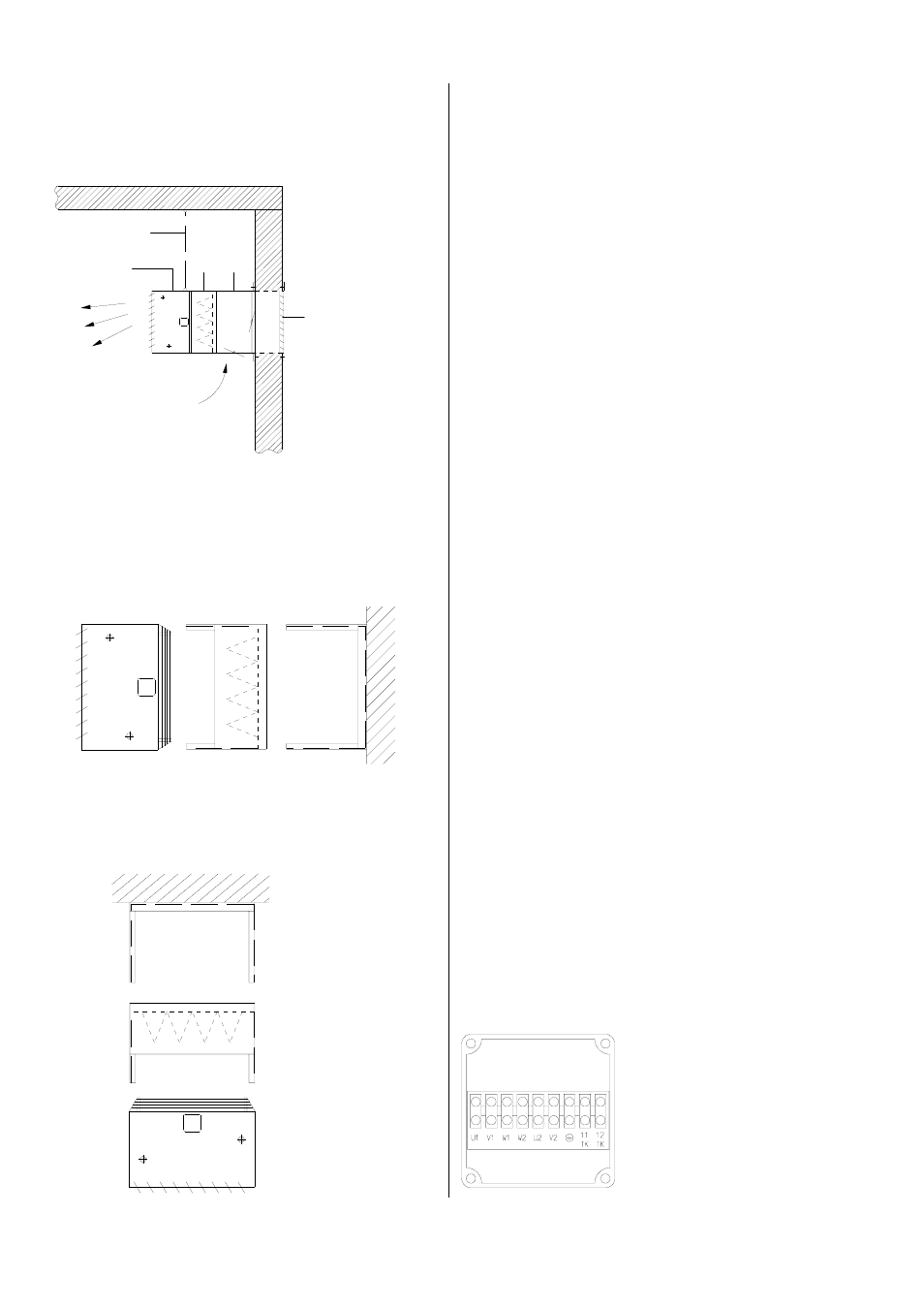

Exemples de montage
Mode à air de circulation / air frais par la paroi
extérieure
Montage au plafond
En mode à air de circulation avec filtre FK et console KO
Ouverture murale en
fonction de la taille de la
grille d'aspiration
La caisse d'air mixte
est montée sur la paroi
extérieure à l'aide de
la fixation murale.
non fourni
PWW
FK MLK
AG
PWW
FK
KO
Montage mural
En mode à air de circulation avec filtre FK et console KO
PWW FK KO
Branchement électrique
Fondamentalement, respecter les prescriptions de l'en-
treprise de distribution d'énergie locale ainsi que les
instructions d'installation spécifiques VDE.
Bornier sur l'appareil
La protection du réseau dans
la conduite d'amenée vers l'ap-
pareil de coupure n'est pas
fournie et devra être réalisée
en conformité avec les pres-
criptions en vigueur.
Les connexions du bornier se-
ront reliées à l'appareil de cou-
pure correspondant
(accessoires).
AG = grille d‘aspiration air
externe
MLK = caisse à air mixte
FK = caisse à filtres
pour caisse à air
mixte
Restriction du droit de garantie
Des dysfonctionnements et des dommages subsé-
quents peuvent résulter du non-respect des prescrip-
tions correspondantes, du mode d'emploi et des plans
électriques spécifiques.
Tout droit à la garantie expire alors.
Seul un personnel qualifié est autorisé à procéder
au branchement électrique.
*
Branchement de plusieurs appareils
Au besoin, plusieurs appareils (même de tailles diffé-
rentes) peuvent être exploités parallèlement via un dis-
positif de coupure (accessoires).
La puissance totale des appareils connectés ne doit
toutefois pas dépasser la puissance de rupture maxi-
male du dispositif en question.
Pour la protection thermique du moteur, les thermo-
contacts de tous les moteurs doivent être montés en
série. Observer les plans de montage séparés.
Chaque appareil de coupure ne peut recevoir qu'un
seul dispositif de réglage externe (thermostat, réglage
jour/nuit, etc.) à la fois.
Branchement des appareils
Dans leur version standard, les appareils PWW 4000
de REMKO sont équipés de ventilateurs axiaux avec
des moteurs triphasés à induit extérieur pour une ten-
sion de 400 V / 3~ / 50 Hz.
Disposant de deux vitesses différentes, le moteur tri-
phasé passe d'une vitesse à l'autre par une commuta-
tion Y /
∆.
Le moteur est protégé par des thermocontacts intégrés
qui, au moyen d'un dispositif de coupure adéquat
(accessoire), désactivent le moteur du ventilateur lors-
que l'enroulement atteint une température de 130 °C.
Les moteurs triphasés sont branchés aux dispositifs de
coupure conformément aux plans de montage électri-
ques correspondants.
