REMKO PWW 4000 - Manuel (Page 11)

11
Servomoteur Ouvert / Fermé
Le servomoteur est monté directement sur l'axe des
clapets. Équipé d'un bloc de connexion universel, il est
fixé avec le dispositif anti-torsion fourni.
Protégé contre les surcharges, l'entraînement ne né-
cessite pas d'interrupteurs de fin de course. En cas de
service manuel, la transmission peut être débrayée
avec un bouton-poussoir à rappel autonome.

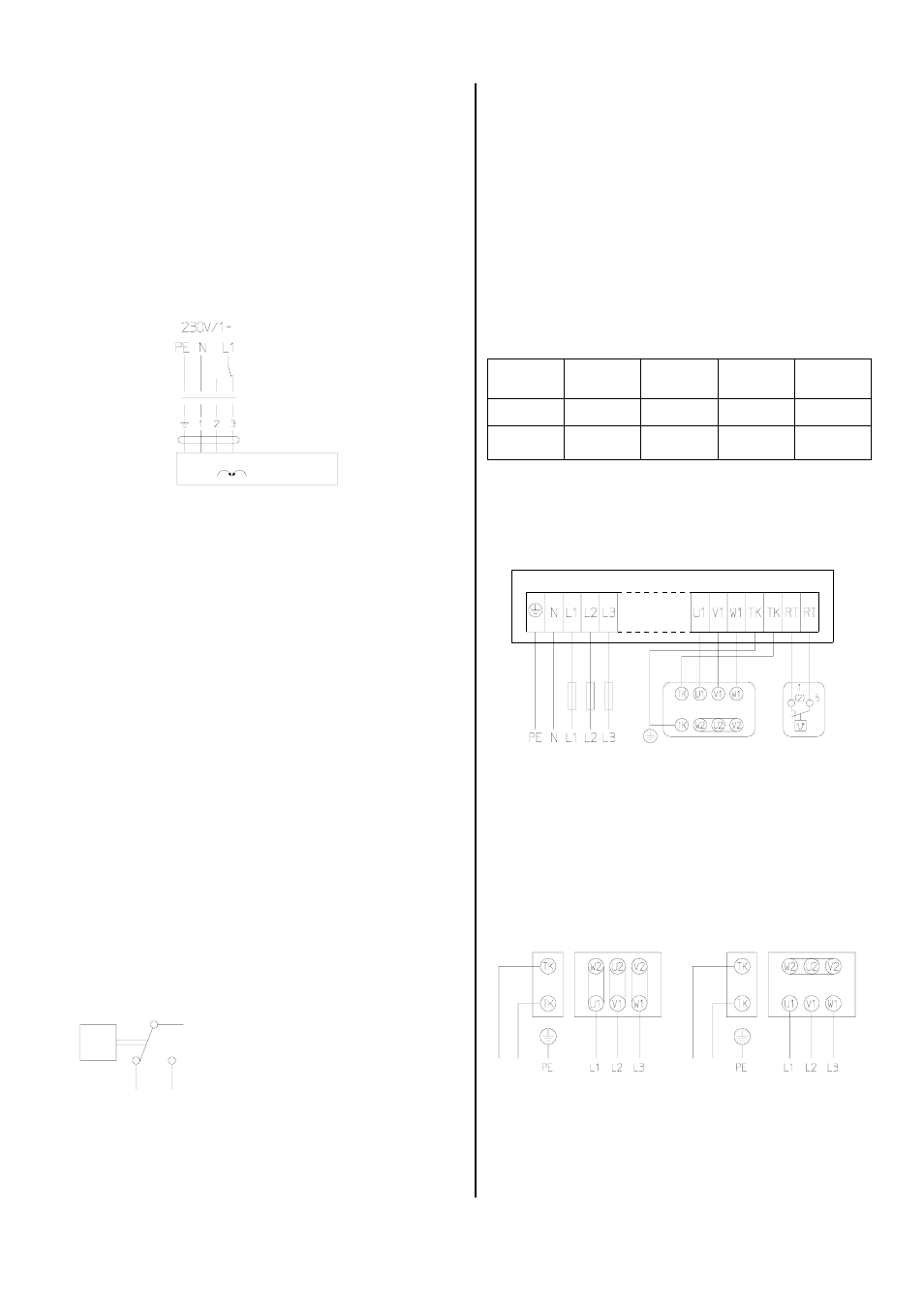

Schéma de connexion
KSH
Dispositif de protection antigel
Le thermostat de protection antigel est un régulateur
précis de la température d'eau qui peut également être
fixé ultérieurement à la surface des conduites de
tuyaux.
La bande de tension fournie à arceaux de serrage per-
met un montage ultérieur sans problème sans qu'une
purge de l'installation de chauffage ne soit nécessaire.
Le thermostat est muni d'une fixation encliquetable de
précision.
Installation
Avant le montage, retirer l'isolation de tuyau dans la
zone du palpeur. Les pièces nécessaires au montage,
la bande de tension, les arceaux, etc., sont jointes à
l'appareil.
Schéma de connexion
Caractéristiques techniques :
Gamme de réglage 25 à 95 °C, différence de commuta-
tion réglable.
Température ambiante maximum 70 °C.
Caractéristiques techniques :
Servomoteur KSH protégé contre les surcharges.
Puissance 10 W, 230 V, 50 Hz.
Protection IP 54, durée de marche env. 180 s.
Température ambiante maximum 55 °C.
Appareils de commande à moteur à 5 étages
Appareils de commande à 5 étages pour courant alter-
natif et triphasé avec témoin de service lumineux. Le
moteur est protégé par des thermocontacts.
En cas d'incident (déclenchement des thermocontacts),
le contacteur principal interne retombe et coupe le mo-
teur du secteur. Un nouveau réglage sur le sélecteur de
vitesse est possible une fois que la cause de l'incident a
été éliminée.
Les appareils de commande disposent d'une possibilité
de connexion pour un thermostat ambiant qui met l'ap-
pareil en et hors service.
Schéma de connexion des bornes de l'appareil de
coupure RTRD
Tension d'entrée : 400V / 3~ N / 50 Hz
RTRD
Moteur 3~ à
thermocontacts intégrés
Thermostat ambiant
Grande vitesse
Commutation ∆
Faible vitesse
Commutation Y
Branchement du moteur du ventilateur
Moteur à 2 vitesses, commutation
∆/Y et
thermocontacts.
Appareil de
commande
Tension
V
Courant
A
Protection
IP
Poids
kg
RTRD 2,5 400 2,5 54 10,5
RTRD 4,5 400 4,5 54 15,1
Contact 1 s'ouvre lorsque la
température augmente.
Contact 2 se ferme lorsque la
température augmente.
2 1
C
ϑ
