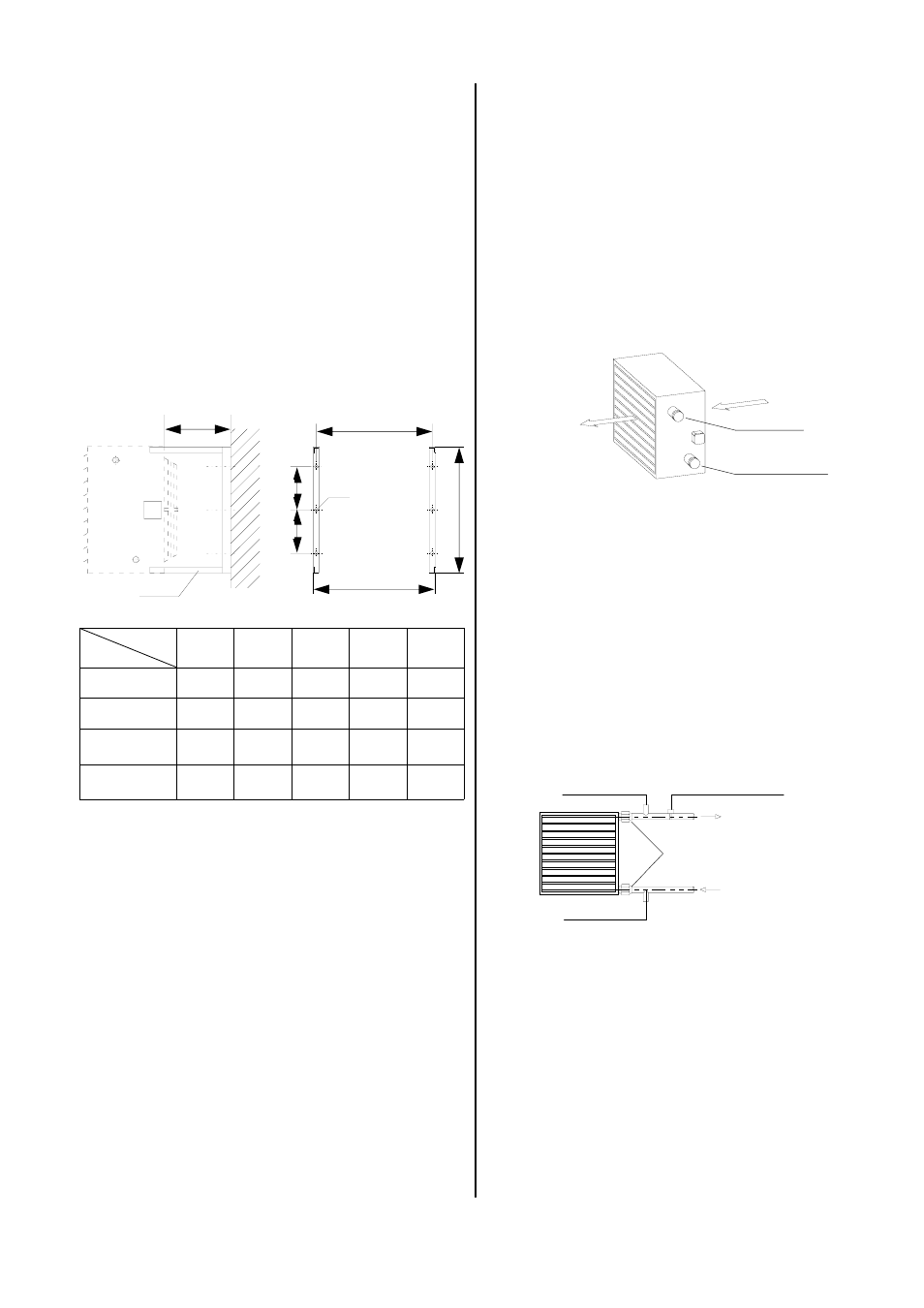

Montage de l'appareil
Consoles
Les consoles pour le montage mural et au plafond (2
par appareil) seront enfichées dans les rainures à l'ar-
rière de l'appareil et fixées avec les vis fournies.
Les composants directs, tels la caisse à air mixte ou à
filtre, sont dotés d'un adaptateur.
En cas d'emploi d’autres consoles, respecter l'écart mi-
nimum « e ».
Console KO
pour montage mural et au plafond
Échangeurs thermiques Cu / Al
Les échangeurs thermiques sont constitués de tubes
en cuivre à lamelles en aluminium fixées par pression.
Les lamelles sont emboîtées par un cadre en acier gal-
vanisé par électrolyse.
Le collecteur et le distributeur sont fabriqués en acier.
Observer les remarques suivantes sur les échangeurs
thermiques :
◊
Le branchement du fluide de chauffage est réalisé à
l'aide de manchons filetés.
◊
La température maximale de service s'élève à 130 °C.
◊
La pression maximale de service s'élève à 16 bars.
◊
Les échangeurs thermiques ne conviennent pas au
chauffage à la vapeur ou à l'huile thermique.
Branchement à l'installation de chauffage
◊
Les appareils PWW de REMKO seront branchés à
l'aide de vannes d'arrêt, d'aérateurs automatiques et
de raccords à vis dans les circuits aller et retour.
Au besoin, utiliser des compensateurs.
◊
Le côté du branchement est quelconque.
A droite ou à gauche.
◊
Les appareils fonctionnent selon le principe du
contre-courant.
◊
Généralement, l'admission d'eau (aller) sera
exécutée « en bas ». Généralement, la sortie d'eau
(retour) sera exécutée « en haut ».
Vidage en cas de risque de gel
Un vidage statique intégral de l'échangeur thermique
n'est pas possible. Il n'est possible qu'avec de l'air
comprimé.
Thermostat antigel
Vidage
Ventilation
Raccords à vis
Admission d'air
Sortie d'air
Admission d'eau
Sortie d'eau
PWW
Mesure
a
b
c
d
4030-3 / 4
560
430
510
155
270
4050-3 / 4
640
505
590
192
270
4080-3 / 4
800
620
750
250
270
4100-3 / 4
880
730
830
305
340
e
Les consoles doivent être vissées sans tension à
l'appareil et au mur ou au plafond.
*
◊
Après son montage, l'échangeur thermique sera
soigneusement aéré.
Des matelas d'air dans le registre réduisent la
performance de l'appareil.
◊
La taille des filets des registres de chauffage est
précisée dans les caractéristiques techniques.
Lorsque le ventilateur est arrêté, l'amenée de
combustible doit toujours être interrompue en
même temps.
*
Remarques importantes sur la protection antigel
Pour éviter des dommages dus au gel, un dispositif de
protection antigel sera monté lorsque les températures
seront inférieures à 0 °C.
Pour les installations mis hors service dans des locaux
exposés au risque de gel, éviter impérativement la
présence d'eau dans l'échangeur. Purger l'eau
résiduelle avec de l'air comprimé.
Si ce n'est pas possible, mélanger un produit antigel
adéquat au fluide de chauffage (eau).
Un endommagement de l'échangeur dû au gel ne
donne aucun droit à la garantie !
*
KO
e
c
a
b
d
d
Ø
12,5
