Courant triphasé 400 V, ventilateur à 2 étages,
puissance de commutation max. 2,5 kW
Montage apparent, protection-moteur par thermo-
contacts intégrés dans le moteur du ventilateur.
Exécution
Boîtier en plastique, protection IP 41.Isolation d'après
VDE, plaque frontale avec symboles pour les positions
de commutation, bornes d'entrée secteur et de terre,
contacteur principal, interrupteur de commande avec
fonctions « Arrêt/Niveau 1/Niveau 2 », fusible de com-
mande, témoin lumineux de service (s'éteint en cas de
dérangement du ventilateur ou de coupure de secteur
vers l'appareil de commutation), bornes de sortie mo-
teur, bornes de connexion pour thermocontacts et ther-
mostat ambiant.
Remise en service après une panne
Après chaque panne, l'appareil s'éteint et ne redémarre
pas automatiquement. L'incident étant éliminé, ramener
l'interrupteur de commande sur 0 et attendre env. 30 s
avant de redémarrer l'appareil.

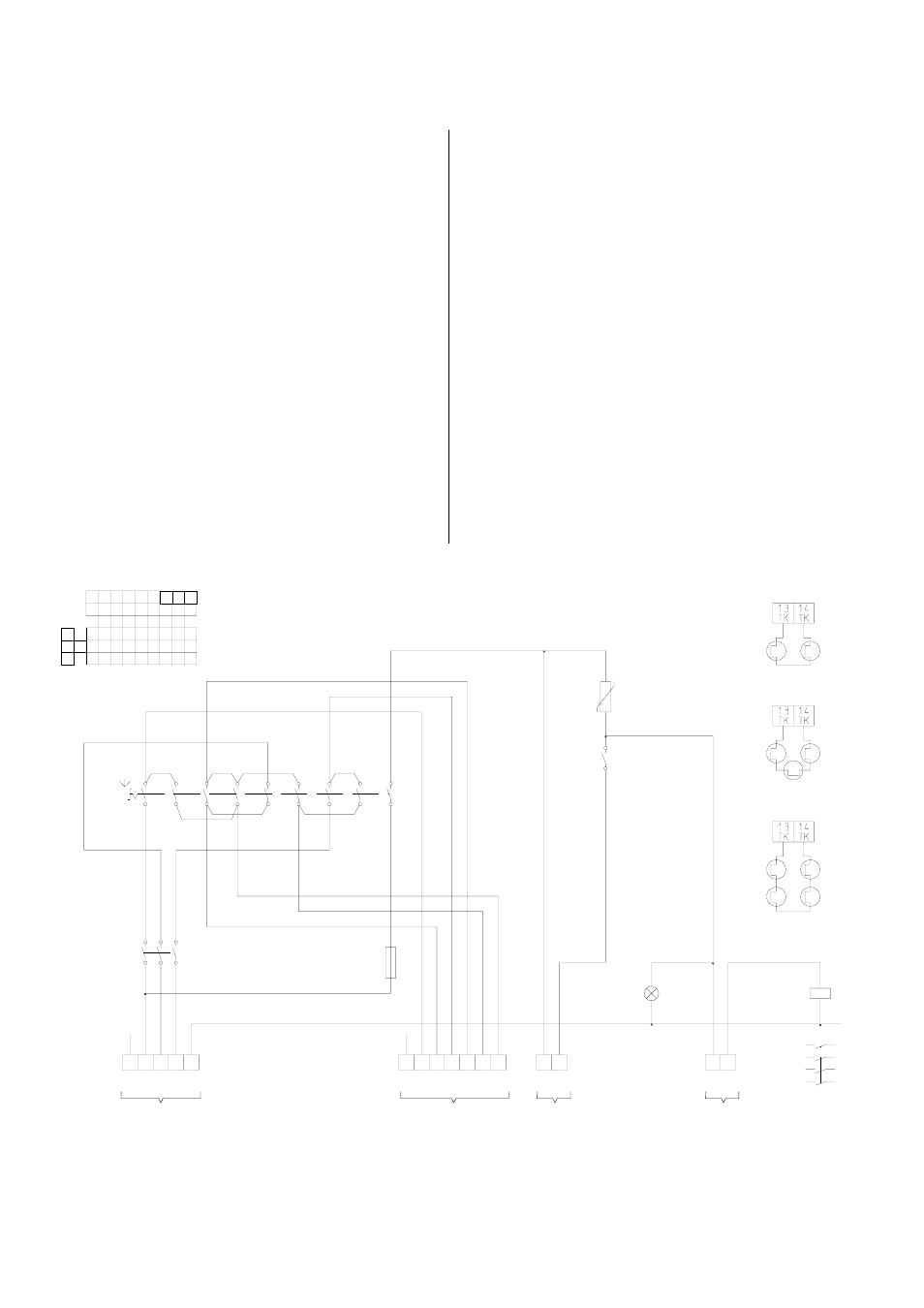

Schéma de montage et de connexion
1 3 5 7 9 11 13 15 17
2 4 6 8 10 12 14 16 18
X X X
X X X X
X X X
X X X
0
D
U
0 D U
1
2
3
4
7
8
9
10
11
12
13
14
15
16
17
18
5
6
S1
R1
K1
13
14
K1
1 3 5
2 4 6
F1
6,3A
H1
X1
X2
K1
A1
A2
2 3 4
PE L1 L2 L3 N
1 5 7 8 9 6 10 11 12 13
PE U1 V1 W1 U2 V2 W2 TK TK
14 15
RT RT
16
4
4
4
11
1
3
5
13
2
4
6
14
Thermostat
ambiant
Thermocontacts
dans le moteur
Alimentation secteur
400V/3/N/PE 50HZ
Mise à la terre selon les
prescriptions locales
Moteur 3~
Thermoprotection
pour 2 appareils
Thermoprotection
pour 3 appareils
Thermoprotection
pour 4 appareils
Autres thermocontacts
montés en série
S1 Interrupteur de commande K1 Contacteur R1 Élément PTC
F1 Fusible de commande H1 Témoin de service
Montage en série-parallèle
L'appareil de commutation convient au montage en
série-parallèle. Plusieurs moteurs de même circuit
peuvent être reliés à un même appareil de
commutation.
La puissance totale des moteurs connectés ne doit pas
dépasser la puissance de rupture maximale du
dispositif en question. Les thermocontacts de tous les
moteurs doivent être montés en série.
Remarque importante sur l'exploitation sûre de
l'appareil
La mise à la terre, la mise à zéro ou le circuit de
protection et le fusible secteur ne sont pas fournis et
seront réalisés en conformité avec les prescriptions
VDE et de l'entreprise de distribution d'énergie
compétente.
Seul un personnel qualifié agréé conformément aux
dispositions réalisera les connexions électriques de
l'appareil en tenant compte des prescriptions locales et
des plans de montage correspondants.
Appareil de commutation MSRD 2,5
