Schéma de connexions électriques – REMKO GPM 15 Manuel d'utilisation
Page 27
27

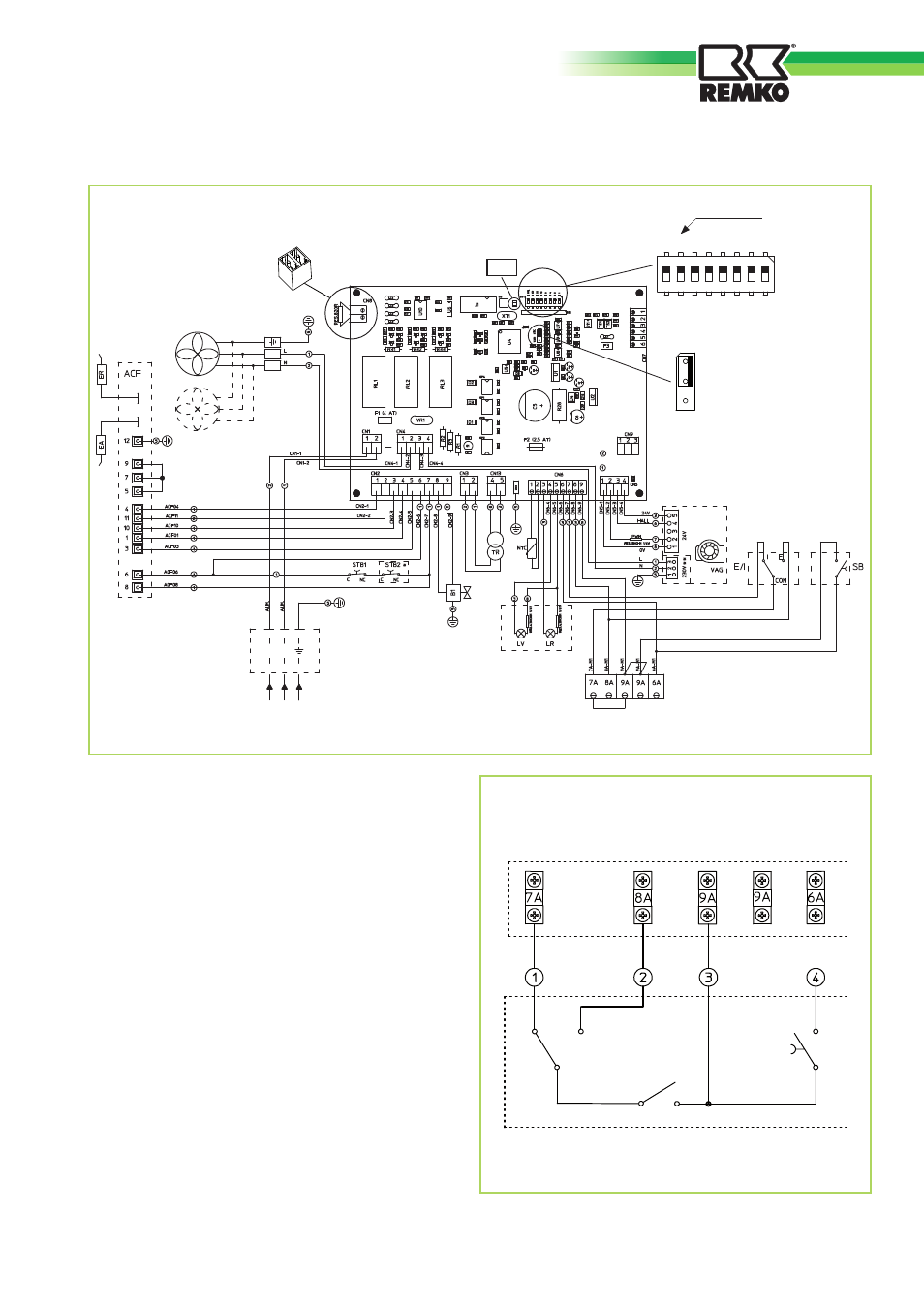

Schéma de connexions électriques
Légende:
ACF = appareil de surveillance de la flamme
B1
= électronvanne brûleur d‘allumage
CN = connexion régulateur de température
EA
= électrode d‘allumage
ER
= électrode d‘ionisation
E/I
= inverseur été / hiver
F1
= fusible 4 AT (230V)
F2
= fusible 2,5 AT (24V)
LR
= témoin des dérangements
LV
= témoin de service
M1 = réglette à bornes
NTC = palpeur NTC 1
SB
= touche d‘antiparasitage
STB = thermostat de sécurité (réinitialisant)
TR
= transformateur 230/24V
VA1 = ventilateur à air de circulation
VA2 =
ventilateur à air de circulation
(uniquement GPM 55/75)
VAG =
ventilateur de brûleur
Nous nous réservons le droit d‘apporter des modifications constructives servant au progrès technique.
N L
230V 50Hz
M1
VA1
VA2
N
L
P
E
N
L
PE
SBL
CR
32
16
8
4
2
1
LED
NTC
CN
Interrupteur CR
Réglette à bornes M1
(Déverrouillage)
(Marche/Arrêt)
(Commutateur)
(Hiver)
(Été)
