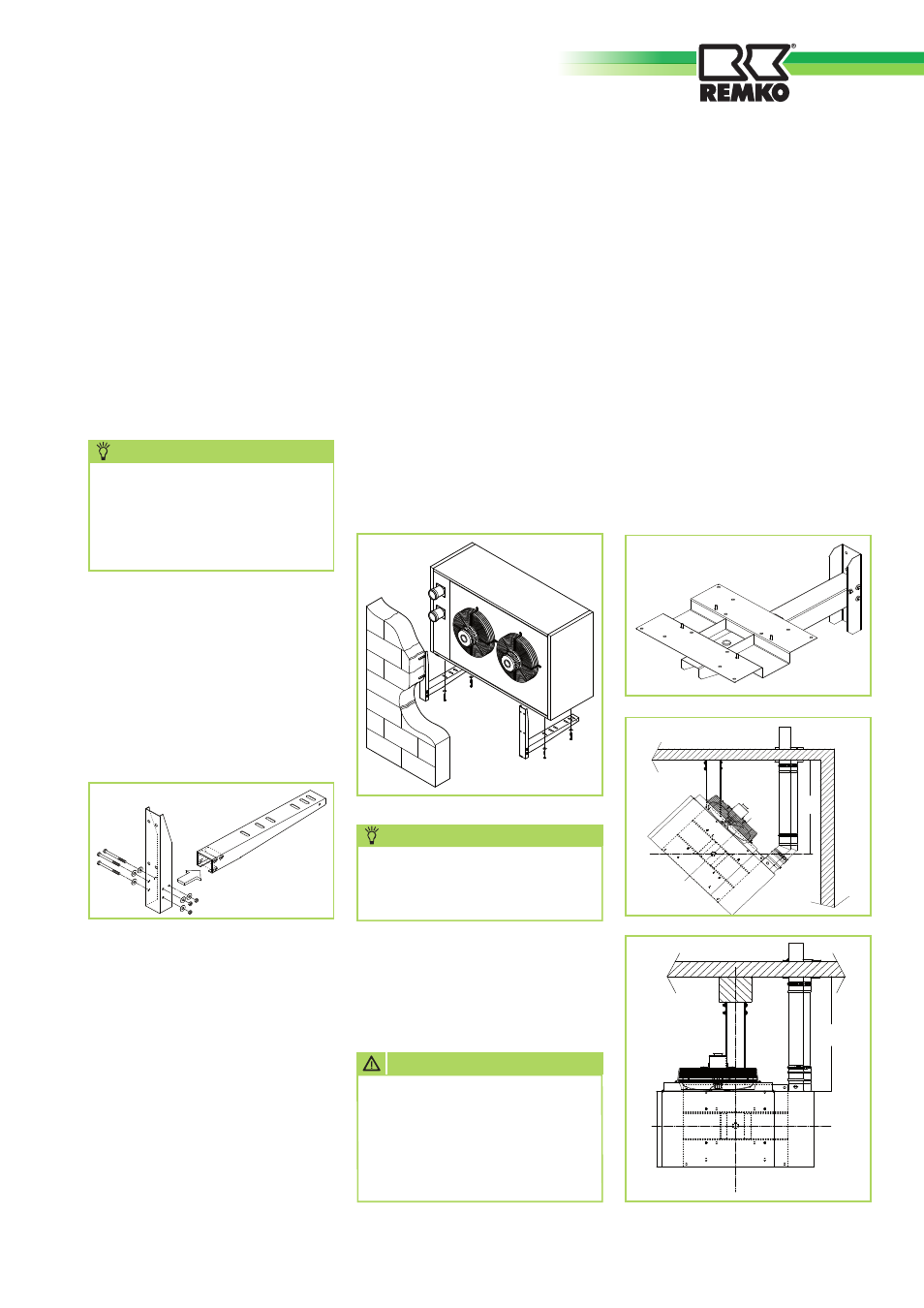

REMKO GPM 15 - Manuel (Page 21)

21
Montage mural orientable
Les instructions pour le montage des
consoles orientables sont jointes à
l’emballage.
L’emploi de consoles orientables est
recommandé dans les cas suivants :
a) Installation de l’appareil dans un
coin
b) Installation de l’appareil en angle
droit avec le mur auquel il est fixé
c) Montage de l’appareil contre un
pilier
- Placez l‘appareil sur les fixations,
de manière à ce que les trous de
l‘appareil coïncident avec ceux des
fixations, les pointes des fixations
devant s‘aligner à la face avant de
l‘appareil (sauf pour GPM 75).
- Fixez les appareils avec les vis M8
fournies, un circlip devant être
inséré entre la vis et la fixation.
N° d‘art.: 228760
Console pour montage mural
(exécution standard) GPM 15 - 75
Les appareils seront fixés
uniquement à des murs,
plafonds ou constructions en
matériaux ininflammables de
force portante adéquate.
ATTENTION
Nous nous réservons le droit d‘apporter des modifications constructives servant au progrès technique.
Les consoles doivent être vissées
sans tension à l‘appareil et au
mur.
REMARQUE
Montage mural Standard
Ajustez la console murale à un
endroit approprié au mur (avec un
niveau à bulle) et fixez-la sûrement.
Esquissez avec un crayon les trous
que vous allez percer.
- Fixez la console murale avec des
chevilles et des vis appropriées
M10 ou supérieures.
- Montez les deux paires de fixation
avec le matériel fourni, comme le
montre la figure
- Lors du montage des fixations,
utilisez un circlip pour bloquer les
écrous entre la fixation et l’écrou.
Assurez-vous que le type de
chevilles et la taille des vis
sont appropriés au type de mur
pour pouvoir porter le poids de
l‘appareil.
REMARQUE
