Branchement électrique
Le branchement électrique de
l‘appareil sera exécuté par un
personnel qualifié (agréé par
l‘entreprise de distribution d‘énergie)
en conformité avec les dispositions
correspondantes.
Un interrupteur principal / de
secours sera disposé à un endroit
aisément accessible à portée de
vue de l‘appareil et sera protégé
contre tout actionnement illicite.
L‘interrupteur doit couper l‘appareil
du secteur sur tous les pôles avec
une ouverture de contact minimum
de 3 mm.
L‘interrupteur principal ne
doit être utilisé que dans
des situations d‘urgence ou
avant des arrêts prolongés de
l‘appareil.
S‘il est utilisé pour éteindre
l‘appareil pendant le service,
le ventilateur refoulant
électrique ne peut plus refroidir
la chambre de combustion.
L‘appareil risque d‘être
endommagé.
ATTENTION
Montez en amont des appareils
un sectionneur multipôle
à protection électrique
appropriée.
La section de câble doit s‘élever
à au moins 1,5 mm².
ATTENTION
La connexion à l‘alimentation
secteur doit exclure tout risque
d‘inversion de polarité.
Alimentation tension 230 V / 50 Hz,
section min. de l’alimentation
secteur 1,5 mm².




Légende paroi arrière :

= prise intégré
 = fiche d‘appareil
 = introductions de câbles
 = palpeur de température de
l‘appareil

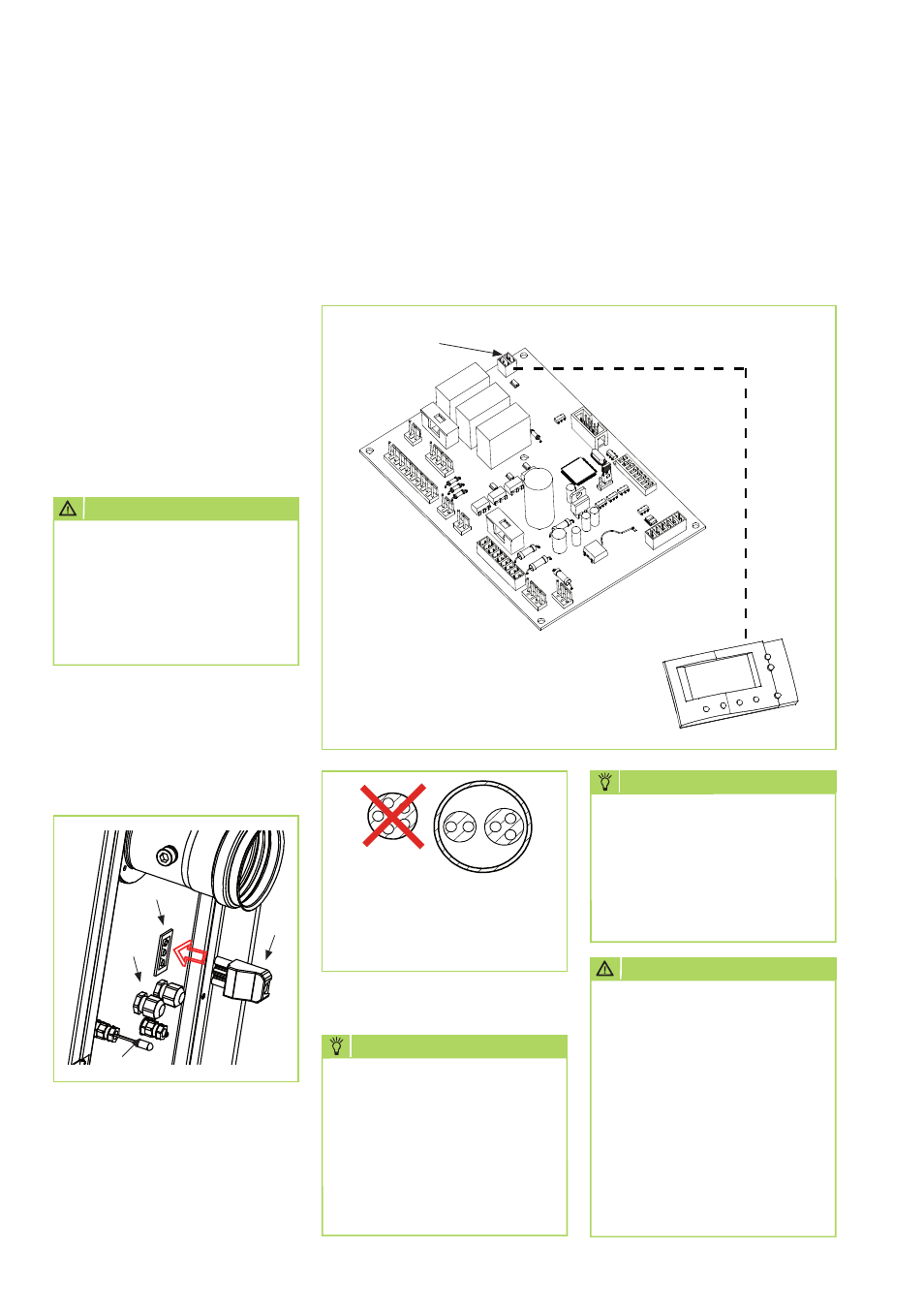

Connexion du régulateur de température ATR-6 à la platine de commande
Connectez la fiche (fournie) du régulateur de température au câble de bus
posé sur place, retirez de la platine de commande la fiche bipolaire [CN] avec
la résistance, puis remettez la fiche montée avec le câble de bus.
Régulateur de température
électronique ATR-6
Platine de
commande
Fiche CN
B S
JA
NEIN!
B = câble de bus
S = câble conducteur de
tension
Nous nous réservons le droit d‘apporter des modifications constructives servant au progrès technique.
L‘emploi d‘un câble multipôle,
qui sert à la fois à la
régulation de température et
à l‘alimentation électrique,
n‘est pas autorisé pour
empêcher des perturbations
électromagnétiques.
REMARQUE
La phase et le conducteur
neutre ne doivent en aucun être
intervertis lors du branchement,
sinon l‘appareil de surveillance
de la flamme interrompt le
service de l‘appareil pour des
raisons de sécurité.
Le dérangement F1 s’affiche.
REMARQUE
NON!
OUI
