25

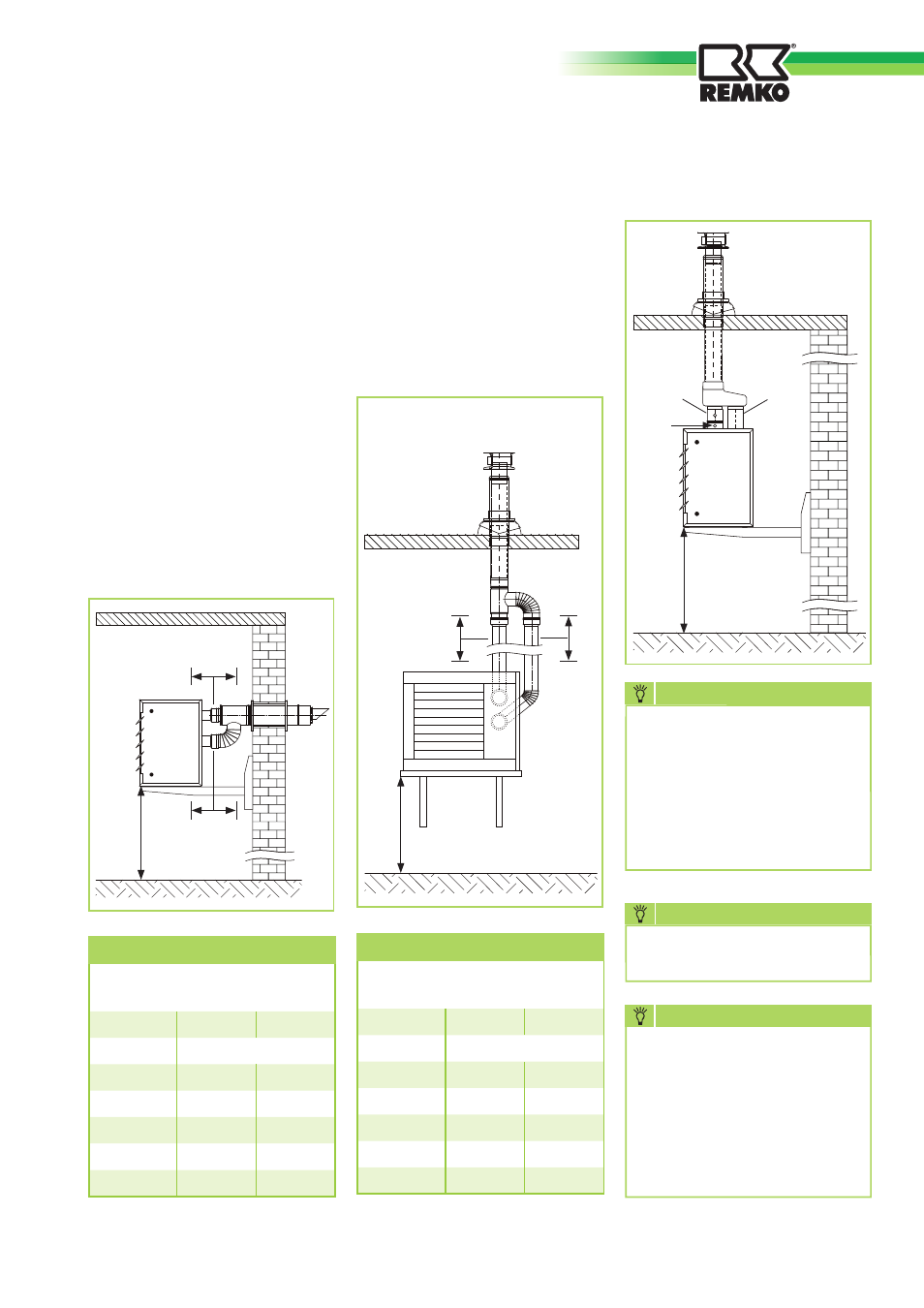

Type C13 horizontal / coaxial
Longueur de tuyaux maximum
L1 + L2 sans embouts
ø 80 ø 100
Modèle Mètres
GPM15 10 + 10
GPM25 10 + 10
GPM35 10 + 10
GPM55 4,5 + 4,5
GPM75 4 + 4
Type C33 vertical / coaxial
Longueur de tuyaux maximum
L1 + L2 sans embouts
ø 80 ø 100
Modèle Mètres
GPM15 11 + 11
GPM25 11 + 11
GPM35 11 + 11
GPM55 4,5 + 4,5
GPM75 4 + 4
Foyer à gaz de type C
Système de combustion indépendant
de l’air ambiant.
Le circuit de combustion est
hermétique à l’environnement où il
est installé.
L’air de combustion est amené de
l’extérieur.
Les tuyaux traversent
horizontalement le mur extérieur ou
verticalement le plafond.
L1
KO
L2
Hauteur de montage
Vue latérale
schématisée
2,5 - 3,5 m
L1
L2
Hauteur de montage
2,5 - 3,5 m
Vue latérale
schématisée
L2 L1
Hauteur de montage 2,5 - 3,5 m
Vue avant
schématisée
Type C33
Système de combustion indépendant
de l’air ambiant.
L’air de gaz d’échappement et de
combustion est conduit via un
embout LAS par le toit.
Type C13
Système de combustion indépendant
de l’air ambiant.
L’air de gaz d’échappement et de
combustion est conduit via un
embout LAS par le mur extérieur.
Nous nous réservons le droit d‘apporter des modifications constructives servant au progrès technique.
Raccord d‘eau de condensation
[KO] = filet mâle M 30
REMARQUE
L‘installation de l‘évacuation
de gaz d‘échappement à
travers le mur extérieur doit
impérativement satisfaire aux
dispositions des normes DVGW
- TRGI et TRF et doit être
homologuée par le ramoneur
compétent.
REMARQUE
Avec cette variante, la position
des raccords de l‘appareil doit
être modifiée, c‘est-à-dire qu‘ils
doivent être posés de l‘arrière
vers le haut.
Cette variante est
exécutée en usine et doit être
indiquée à la commande.
REMARQUE
