Mise en service de la pompe de condensat
Avant de mettre en service la pompe, le fonctionnement
et l’étanchéité des conduites posées doivent être
vérifiés.
1. Enclenchez l’alimentation électrique de la pompe.
2. Versez de l’eau distillée dans le collecteur d’eau de
condensation jusqu'à ce que la pompe se mette en
marche via le réservoir.
3. Veuillez noter que lors de la première mise en
service ou de la remise en service, la pompe peut
avoir un fonctionnement bruyant.
Après une courte durée d’utilisation, le bruit se
normalise.
4. Notez que la pompe se met automatiquement à
l’arrêt dès que l’eau a été pompée du réservoir.
5. Si vous constatez un fort dégagement d’odeurs en
raison de la vibration des tuyaux lors de la mise en
service, isolez les tuyaux avec de la mousse.
L’emploi de tuyaux à isolation thermique et étanches
à la diffusion empêche la formation de condensa-
tion .
6. Vérifiez le bon fonctionnement du contact d’alarme
en augmentant soudainement la quantité d’eau de
façon importante.
Le contact d’alarme doit couper le compresseur dans
la partie extérieure.
G
Avant tous travaux sur l’appareil, l’alimentation
électrique doit être coupée et sécurisée contre
toute remise en marche intempestive !
Kondensatab-
laufschlauch
Entlüftungsschlauch
(kurz)
Pumpe
Reservoir
Ansaugschlauch
(lang)
Tropfwanne
Tuyau
d’écoulement
de condensat
Tuyau de purge
(court)
Pompe
Collecteur
Réservoir
Tuyau d’aspiration
(long)
Raccords hydrauliques de la pompe de condensat
Le réservoir est relié au branchement du collecteur
d’eau de condensation de l’appareil intérieur par l’inter-
médiaire d’un tuyau qui reste à installer (20 mm Ø). Le
tuyau flexible de la cuve de condensat qui avait été
monté en usine doit être démonté.
Le réservoir et la pompe sont raccordés par le tuyau
d’aspiration long et par le câble enfichable du capteur
du réservoir. Pour assurer un fonctionnement silencieux
de la pompe, le tuyau d’aspiration ne doit pas être
raccourci.
Le tuyau de purge compris dans la livraison est absolu-
ment nécessaire pour un fonctionnement correct du
réservoir. L’extrémité du tuyau de purge doit être au
moins à la même hauteur que le collecteur d’eau de
condensation pour empêcher tout débordement.
Le filet métallique joint à la livraison sert à fixer
verticalement le tuyau selon les prescriptions. Évitez de
fléchir le tuyau pour empêcher toute inclusion d’air.
Le tuyau, d’un diamètre intérieur de 6 mm, est installé
avec une différence de hauteur maximale de 6 mètres
par rapport à l’évacuation. La conduite de condensat
doit être aussi verticale que possible.

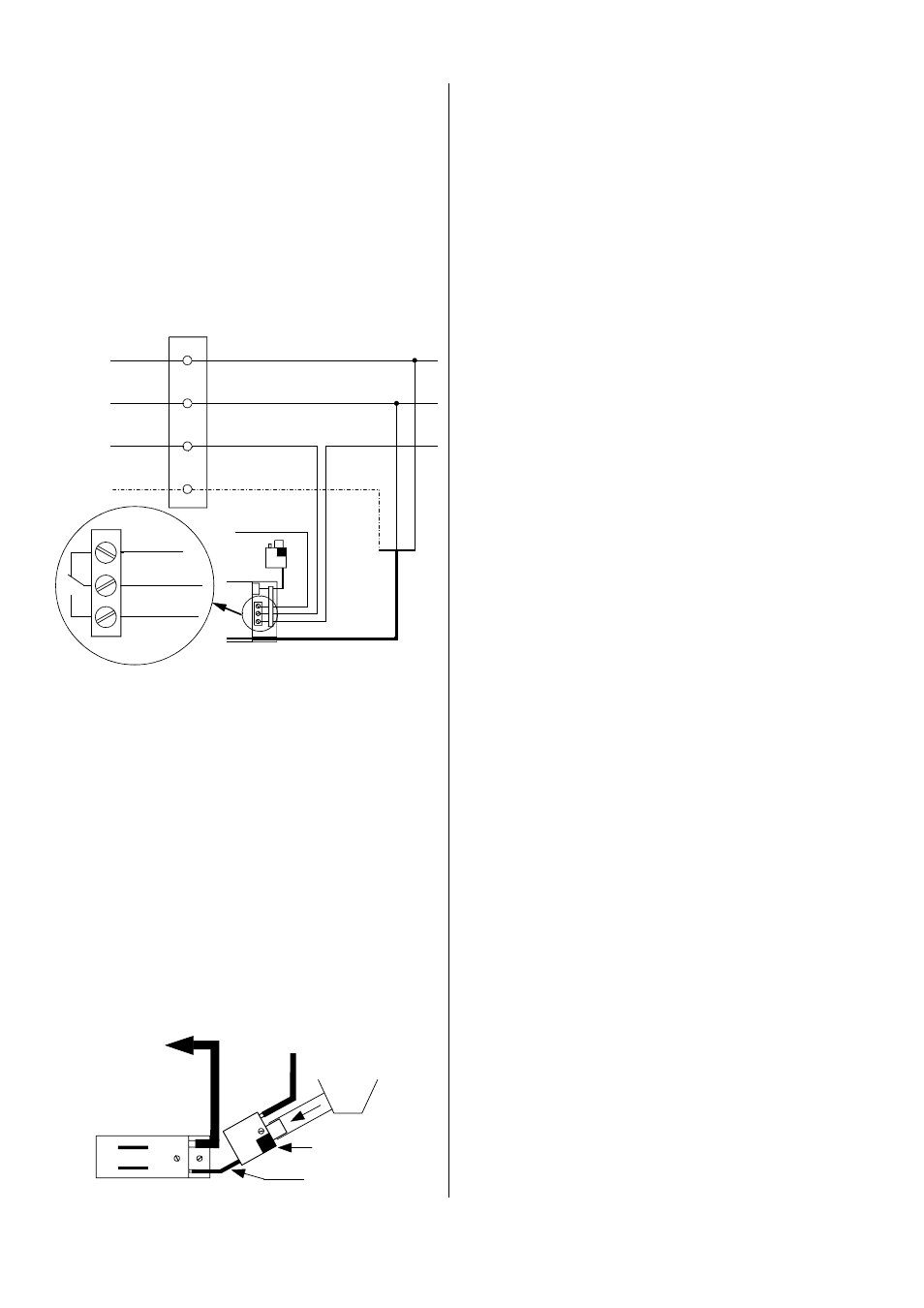

Raccordement électrique de la pompe de condensat
Les connexions électriques doivent impérativement être
réalisées par un professionnel autorisé conformément
aux prescriptions en vigueur.
Le logement des connexions est situé sous les raccords
de tuyaux; il est fermé par un capot dévissable.
La pompe est équipée d’un contact d’alarme qui coupe
l’appareil intérieur et peut également piloter un signal de
dysfonctionnement / d’alarme qui reste à installer.
G
Si la pompe est installée en dehors de l’appareil,
la différence de hauteur entre le bord inférieur de
l’appareil et la pompe montée au-dessus ne doit
pas dépasser 3 mètres.
Störung /
Alarm
Steuerleiter
Innengerät
Steuerleiter
Außenteil
Außenleiter
Neutralleiter
Steuerleiter
Innengerät
Schutzleiter
Steuerleiter
Außenteil
A
N
PE
Störung
Innengerät
Pumpe
fest verdrahtete
2
Rot
Weiß
Orange
Gelb-Grün
Ge
lb
-G
rü
n
Bl
au
Br
aun
Netzzuleitung
Appareil intérieur
Conducteur extérieur
Conducteur neutre
Ligne pilote
Appareil intérieur Ligne pilote
Partie extérieure
Conducteur
de protection
Dysfonctionnement
Alimentation secteur
à demeure
Pompe
Rouge
Blanc
Dysfonction. /
alarme
Jaune-vert
Conducteur pilote
Appareil intérieur
Conducteur pilote
Partie extérieure
Orange
Jaune-vert Bl
e
u
Br
u
n
