11
Notice de montage pour
le personnel spécialisé
Remarques importantes avant l’installation
à Utilisez uniquement les écrous d’accouplement
compris dans la livraison pour les conduites de
produit réfrigérant.
D’autres pièces pourraient endommager le filetage.
à Contrôlez que le contenu de l’emballage est au
complet et vérifiez que les appareils n’ont pas subi
de dommages de transport visibles. Signalez
immédiatement tout défaut au transporteur et à votre
partenaire commercial.
Aucune garantie ne pourra être accordée pour les
réclamations ultérieures.
à Apportez l’appareil dans son emballage d’origine
aussi près que possible du lieu de montage.
Ainsi, vous éviterez des dommages.
à N’installez pas l’appareil à proximité de immédiate
d’objets à fort dégagement de chaleur.
Lumières.etc.
à Les ouvertures d’entrée et de sortie d’air ne doivent
pas être entravées par des meubles, rideaux, etc.
à Choisissez un lieu de montage garantissant une
aspiration et une évacuation d’air libres.
Les distances de sécurité sont de 120 mm au-
dessus et au-dessous.
à La conduite de condensat doit être posée avec une
déclivité minimale de 2 %.
à Si la ligne de condensat est raccordée à la ligne
d’évacuation des eaux usées, il faut prévoir un
siphon inodore dont le rebord supérieur ne doit pas
dépasser la hauteur du rebord inférieur de l’appareil
intérieur.
à Enlevez les bouchons de protection situés au niveau
des branchements des appareils juste avant le
raccordement aux conduites de produit réfrigérant.
à Toutes les connexions électriques doivent être
réalisées selon les prescriptions en vigueur.
L’alimentation secteur est uniquement raccordée à la
partie extérieure.
à La ligne pilote vers l’appareil intérieur doit être posée
avec la conduite de produit réfrigérant.
à Veillez à la bonne fixation des câbles électriques
dans les bornes.
à L’appareil intérieur et la partie extérieure des
climatiseurs REMKO sont compatibles
techniquement.
En cas d’utilisation de composants d’origine tierce,
toute prétention à garantie s’annule.
à Notez que l’installation et la maintenance des
climatiseurs peuvent présenter des dangers en
raison du niveau élevé des pressions et des tensions
électriques.
à Pendant le fonctionnement de l’appareil, certains
composants du circuit de produit réfrigérant peuvent
atteindre des températures de 70 °C.
En conséquence, faites preuve d’une prudence
accrue lorsque les capots sont démontés !
à Ne pliez/ comprimez pas les conduites de réfrigérant.
à Obturez les conduites de produit réfrigérant ouvertes
avec des bouchons appropriés ou du ruban adhésif
pour empêcher la pénétration d’humidité.
à Évitez les courbures inutiles.
Ainsi, vous minimisez la perte de pression dans les
conduites de produit réfrigérant et vous garantissez
le reflux de l’huile du compresseur.
à Prenez des mesures spécifiques pour la remise en
circulation de l’huile lorsque la partie extérieure est
placée au-dessus de l’appareil intérieur.
Prévoir un coude élévateur d’huile.
à Il faut que toutes les conduites de produit réfrigérant,
y compris les connecteurs et valves, soient étanches
à la diffusion avec isolation thermique.
Passages muraux
Pour pouvoir établir la liaison entre l’appareil intérieur et
la partie extérieure, il est impératif de réaliser des pas-
sages muraux. Veuillez observer les points suivants :
à Pour les lignes de jonction vers la partie extérieure, il
faut réaliser une ouverture d’au moins 70 mm de
diamètre par circuit de refroidissement.
à Cette ouverture doit présenter une déclivité d’au
moins 10 mm entre l’intérieur et l’extérieur.
à Avant le début des travaux, assurez-vous qu’aucune
ligne d’alimentation (eau, etc.) ne se trouve dans la
zone de l’ouverture murale.
à Nous recommandons de rembourrer l’intérieur du
trou ou de l’isoler, p.ex. avec un tube PVC, afin
d’éviter tous dommages aux conduites.
à Une fois le montage effectué, le passage mural doit
être obstrué au moyen d’un composant d’étanchéité
approprié.
N’utilisez pas de matériaux contenant du ciment ou du
calcaire !

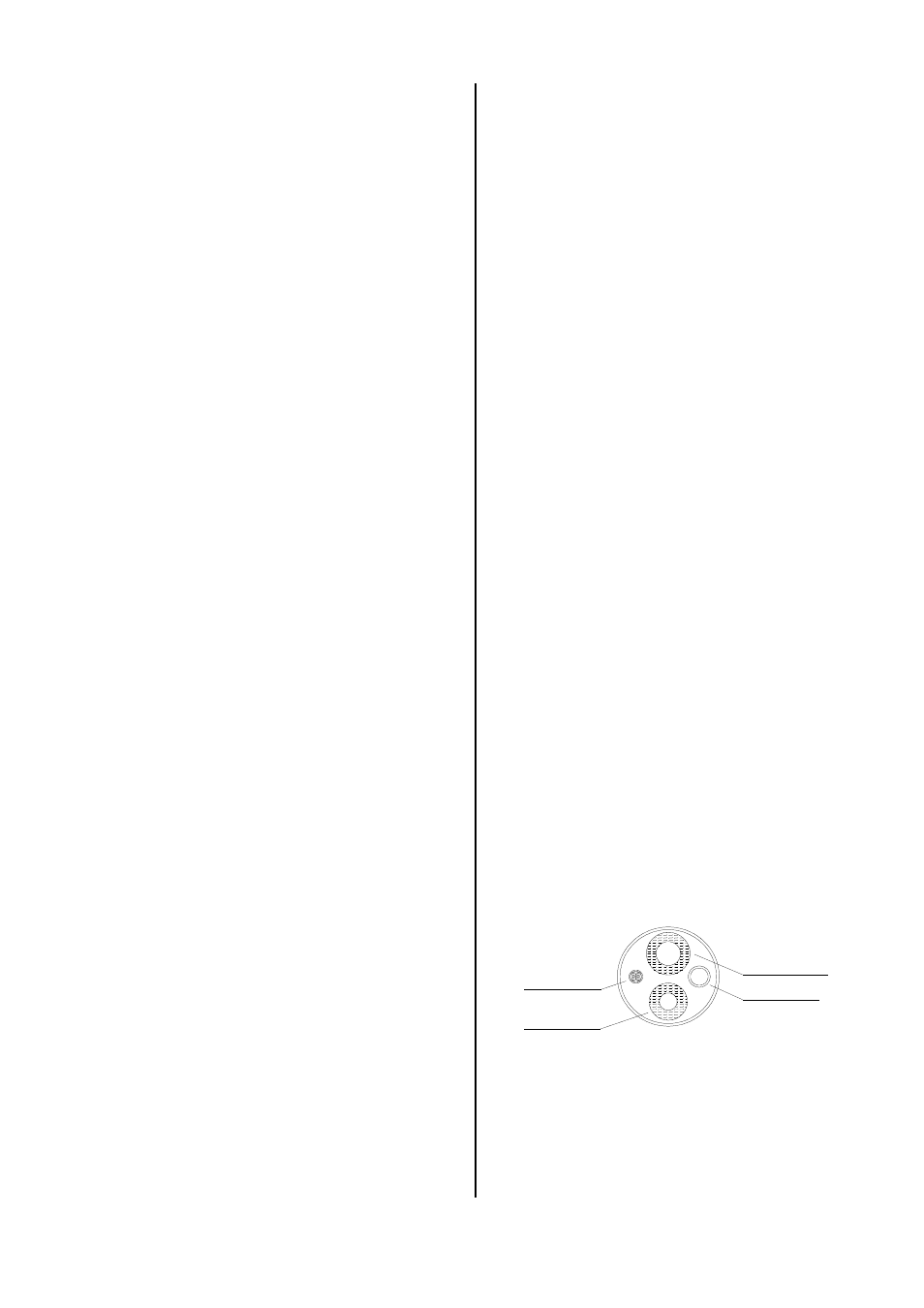

Ligne pilote
Conduite
d’aspiration de
réfrigérant
Conduite de
condensat
Conduite
d’injection de
réfrigérant
Représentation schématique d’un passage mural
