12

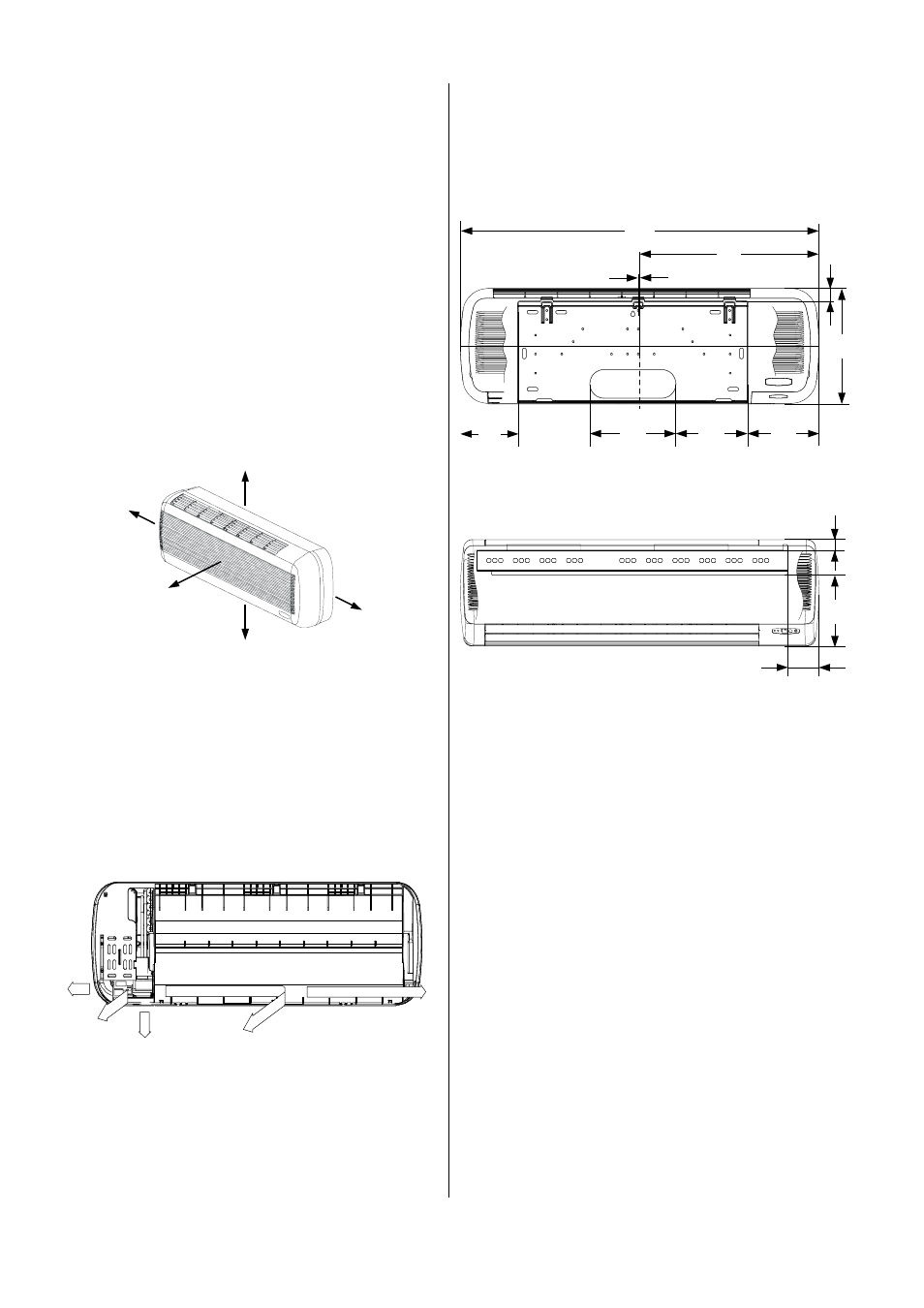

Montage du support mural
Les supports muraux des appareils sont fixés au moyen
de vis et de chevilles adaptées au montage, comme
indiqué sur les illustrations ci-dessous.
RKV 24 W
RKV 10 W / 13 W / 18 W
Installation
Avant de monter l’appareil intérieur, veuillez impérative-
ment respecter les indications suivantes :
à Montez l’appareil intérieur de façon à respecter les
dégagements minimaux requis.
à Montez l’appareil intérieur de façon à garantir un
écoulement sans entrave de l’eau de condensation
ainsi qu’une aspiration et un échappement libres de
l’air.
à L’appareil intérieur est monté au moyen d’un support
mural.
120
120
120
120
1500
Cotes en mm
Ces zones de protection servent à assurer une
aspiration et une évacuation libres de l’air, à garantir un
espace suffisant pour effectuer la maintenance et les
réparations et à protéger l’appareil de dommages.
Dégagements minimaux des appareils intérieurs
L’illustration ci-dessous indique les écartements
minimaux à respecter pour un fonctionnement parfait
des appareils.
320
1000
Centre de l’appareil 5
160 240 200 200
35
500
Vue de DEVANT, cotes en mm
240
107
36
Variantes de passages des lignes
Avant le montage, notez les variantes possibles pour le
passage des conduites de produit réfrigérant, des lignes
d’eau de condensation et des lignes pilotes.
Voir fig. ci-dessous.
4
3
2
1
5
Les appareils RKV 10 W, RKV 13 W et RKV 18 W
peuvent être raccordés par les 5 variantes, alors que
pour les modèles RKV 24 W, seules les variantes 1 à 3
sont possibles.
1 Sortie sur le mur à droite 2 Sortie à travers le mur à droite
3 Sortie sur le mur en bas 4 Sortie à travers le mur au centre
5 Sortie sur le mur à gauche
Montage de l’appareil intérieur
Réalisez l’installation comme suit :
1. Consultez le tableau „Caractéristiques techniques“
pour connaître les sections de tube requises.
Utilisez uniquement des conduites de produit
réfrigérant de „Qualité réfrigérateur“.
2. Décidez-vous pour une variante de sortie de
l’appareil intérieur et coupez les conduites de produit
réfrigérant en conséquence.
3. Respectez les rayons de courbure des conduites de
produit réfrigérant et ne pliez jamais deux fois un
tube au même endroit.
Cela pourrait entraîner une fragilisation et un risque
de fendillement.
4. Enlevez les écrous d’accouplement des appareils qui
ont été montés en usine.
5. Notez que les appareils intérieurs ont été remplis
d’azote séché en usine à des fins de contrôle
d’étanchéité.
L’azote sous pression s’échappe lorsqu’on desserre
les écrous d’accouplement.
G
Utilisez uniquement les écrous d’accouplement
montés en usine pour poursuivre le montage.
Vue de DEVANT, cotes en mm
