REMKO RKS 327 H - Manuel (Page 21)

21

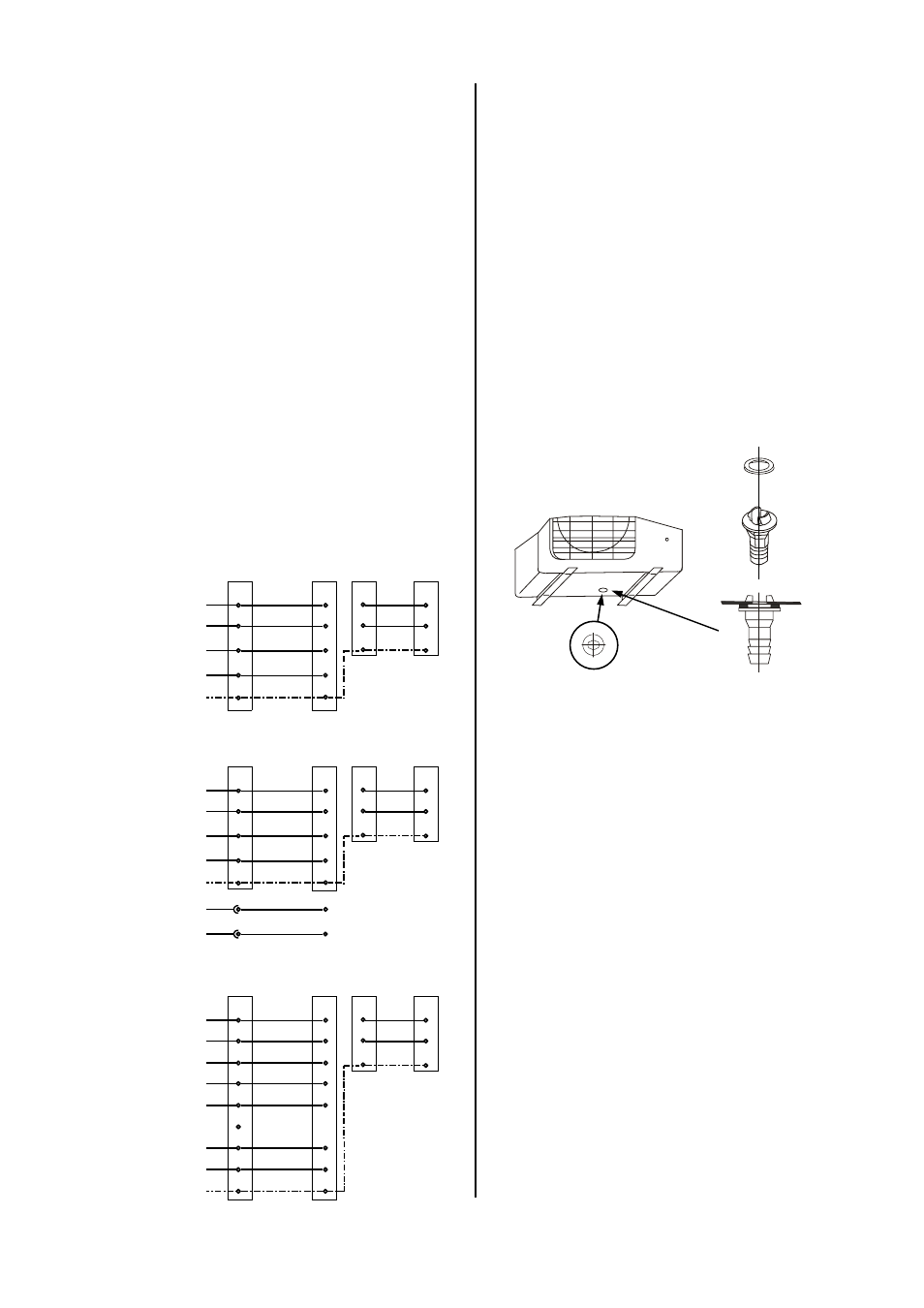

Schéma des connexions
électriques
RKS 327 H et RKS 335 H
Partie extérieure
Ligne pilote Condensateur
Conducteur neutre
Vers la valve d’inversion
Conducteur de protection
1
N(2)
3
vers ventilateur condenseur
PE
4
N
L
PE
N
L
PE
Alimentation
secteur
Appareil
intérieur
1
N(2)
3
230 V~,
50 Hz,
L1/N/PE
PE
4
RKS 350 H
Partie extérieure
Ligne pilote Condensateur
Conducteur neutre
Vers la valve d’inversion
Conducteur de protection
1
N(2)
3
Vers ventilateur condenseur
PE
4
N
L
PE
N
L
PE
Alimentation
secteur
Appareil
intérieur
1
N(2)
3
230 V~,
50 Hz,
L1/N/PE
PE
4
Ligne capteur vers AT
Ligne capteur vers AT
Fiche
Fiche
RKS 371 H
Conducteur extérieur
Conducteur neutre
Vers la valve d’inversion
N
L
PE
N
L
PE
Alimentation
secteur
Appareil
intérieur
230 V~,
50 Hz,
L1/N/PE
Vers ventilateur condenseur
Conducteur de protection
Vers contacteur condenseur
Raccordement de la partie extérieure
Les branchements de la partie extérieure se trouvent
dans l’appareil, au-dessus des valves de raccordement.
Raccordez les conduites comme suit :
1. Enlevez le capot du bornier, du côté droit de la partie
extérieure.
2. Faites passez les lignes à travers les décharges de
traction.
3. Raccordez les lignes de jonction des appareils qui
ont été posées côté bâtiment comme sur les
illustrations ci-dessous, au niveau de la partie
extérieure et de l’appareil intérieur.
4. Sur l’appareil RKS 350 H, raccordez également la
ligne de capteur à la pièce correspondante sur la
partie extérieure et sur l’appareil intérieur.
5. Ancrez les lignes pilotes dans les décharges de
traction et replacez le capot du bornier.
Eau de condensation
Écoulement de condensat sur la partie extérieure
En raison du passage sous le point de condensation, de
l’eau de condensation (condensat) se forme sur
l’échangeur à lamelles de la partie extérieure pendant le
mode chauffage.
L’habillage du bas de la carcasse sur la partie extérieure
est construit comme une cuve collectrice. Sous le
condensateur resp. au centre de la cuve collectrice, il
faut insérer avec le joint prévu le raccord de condensat
livré avec l’appareil.
Si l’appareil est utilisé comme appareil de chauffage
dans une zone à risque de gel, l’habillage du bas de la
carcasse doit être maintenu hors gel afin de garantir un
écoulement permanent de l’eau de condensation.
Écoulement de condensat au niveau de l’appareil
intérieur
En raison du passage sous le point de condensation, de
l’eau de condensation (condensat) se forme sur
l’échangeur à lamelles de l’appareil intérieur pendant le
mode rafraîchissement.
L’appareil intérieur est équipé d’un réservoir collecteur
et d’un tuyau de condensat qui a besoin d’une déclivité
pour détourner le condensat.
Tuyau de condensat sur la partie extérieure
Un tuyau de condensat peut permettre de détourner
l’eau de condensation sur de longues distances.
Avant de poser le tuyau de condensat, veuillez noter les
consignes suivantes :
à Veillez à une déclivité suffisante vers l’écoulement.
Au moins 2 %.
à En cas de fonctionnement de l’appareil sous une
température extérieure de 0 °C, il faut veiller à
réaliser une pose hors-gel.
E cas échéant, il faut prévoir un chauffage d’appoint
pour tubes.
à Utilisez toujours des colliers de serrage appropriés.
à Une fois la pose effectuée, il vaut vérifier que l’eau
de condensation s’écoule bien librement.
Montage du raccord de condensat
1. Placez le joint sur la tubulure.
2. Pressez la tubulure dans
l’ouverture prévue à cet effet.
Joint
Tubulure
Raccord
établi
Ligne capteur
Ligne capteur
Non affectée
N(2)
3
4
PE
5
1
7
8
N(2)
Partie extérieure
3
4
PE
5
1
7
8
6
