REMKO RKS 327 H - Manuel (Page 18)

18

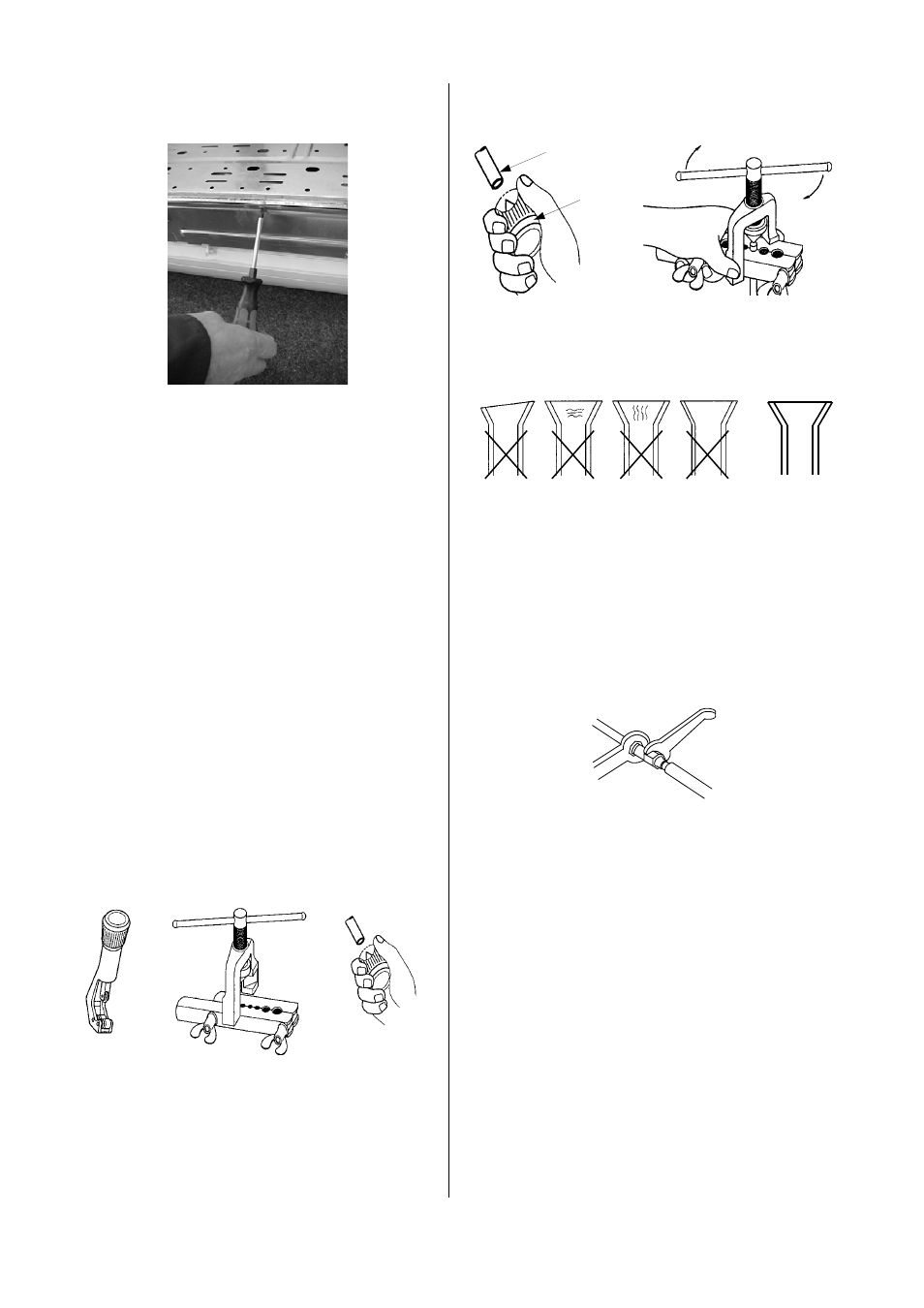

5. Enlevez les écrous d’accouplement des appareils qui
ont été montés en usine.
6. Utilisez uniquement les écrous d’accouplement
montés en usine pour poursuivre le montage.
7. Avant de border les conduites de produit réfrigérant,
assurez-vous que les écrous d’accouplement sont
présents sur le tube.
Épaisseur inégale Fendillement Ondulé CORRECT
9. Vérifiez que le rebord présente une forme correcte.
10. Effectuez d’abord manuellement la jonction entre
les conduites de produit réfrigérant et les valves
d’arrêt pour garantir un ajustement correct.
11. Fixez alors définitivement les raccords visés au
moyen de 2 clés à fourche d’ouverture adéquate.
12. Pendant le vissage, maintenez dans tous les cas à
contre au moyen d’une clé à fourche.
Voir illustration.
Installation
Réalisez l’installation comme suit :
1. Consultez le tableau „ Caractéristiques techniques “
pour connaître les sections de tube requises.
Utilisez uniquement des conduites de produit
réfrigérant de „
Qualité réfrigérateur “.
2. Décidez-vous pour une variante de sortie de
l’appareil intérieur et découpez les conduites de
produit réfrigérant en conséquence.
3. Respectez les rayons de courbure des conduites de
produit réfrigérant et ne pliez jamais deux fois un
tube au même endroit.
Cela pourrait entraîner une fragilisation et un risque
de fendillement.
4. Pour le montage, employez les outils suivants :
G
Il est impératif d’utiliser des outils qui sont
homologués pour le domaine frigorifique.
13. Équipez les conduites de produit réfrigérant
installées, y compris les raccords, d’une isolation
thermique appropriée.
14. Utilisez uniquement des tuyaux d’isolation étanches
à la diffusion et adaptés à la plage de température.
15. Si vous avez opté pour la variante de sortie 2 ou 4
(à travers le mur), insérez la conduite de condensat
et la ligne pilote dans l’appareil intérieur, à travers le
passage mural.
Si vous avez également besoin d’une pompe de
condensat, celle-ci doit être montée au préalable
16. Suspendez l’appareil intérieur, légèrement basculé
en arrière, dans le support mural préalablement
monté, puis pressez le bas de l’appareil contre le
support.
17. Posez les conduites de produit réfrigérant de
l’appareil intérieur vers la partie extérieure.
Veillez à ce que les conduites de produit réfrigérant
soient suffisamment fixées et prenez si besoin des
mesures de remise en circulation de l’huile !
4. Desserrez les vis de fixation et extrayez le support
mural de l’appareil.
5. Montez le support mural et suspendez l’appareil.
6. Sécurisez l’appareil sur le support mural au moyen
des vis de fixation.
7. Une fois le montage effectué, les tôles d’habillage
qui ont été démontées doivent être remontées dans
l’ordre inverse.
8. Travaillez les conduites de produit réfrigérant
comme suit :
Outil
ébarbeur
Conduites de produit
réfrigérant
Outil à border
Serrer à bloc
1ère clé à fourche
Maintenir à contre
2ème clé à fourche
