G Avant tous travaux sur l’appareil, il est impératif de
couper l’alimentation électrique et de la sécuriser
contre tout réenclenchement intempestif !
Branchement électrique
Sur tous les appareils, il faut installer une alimentation
secteur sur les appareils intérieurs. La protection par
fusibles de l’installation est réalisée conformément aux
caractéristiques techniques et à la situation respective.
Pour l’implantation et la mise en service, il faut respecter
les directives d’utilisation locales ainsi que les consignes
des sociétés locales d’approvisionnement en énergie.
Raccordement de l’appareil intérieur
Procédez comme suit :
1. Ouvrez le capot du logement d’entrée des raccorde-
ments sur l’appareil intérieur .
2. Raccordez la ligne d’alimentation secteur de l’appareil
intérieur à l’alimentation électrique .
3. Raccordez les lignes de jonction côté bâtiment aux
bornes de connexion de l’appareil intérieur, comme
décrit ci-dessous.
4. Posez les lignes de jonction côté bâtiment vers la
partie extérieure.
Remarques sur l’installation électrique
Sur tous les climatiseurs, des bornes de connexion sont
prévues dans les appareils intérieurs pour le raccorde-
ment au secteur et la ligne de jonction à installer côté
bâtiment.
Sur tous les appareils, la ligne de branchement au
secteur est déjà câblée dans l’appareil intérieur. Si la
longueur du câble secteur est insuffisante, remplacez-le
en respectant les sections et les bornes nécessaires.
Sur les appareils RKS 350 H, il faut de plus poser une
ligne de capteur, livrée avec l’appareil. S’il faut combler
une distance supérieure à 10 m, la ligne doit être rallon-
gée côté bâtiment !
Avant de commencer le branchement, veuillez observer
les points suivants :
à Les installations électriques doivent impérativement
être réalisées par un professionnel autorisé
conformément aux prescriptions en vigueur.
à Un interrupteur principal sur tous les pôles doit être
installé par le client au niveau de l’alimentation
secteur, à proximité de l’appareil intérieur. Nous
recommandons d’utiliser un interrupteur principal
resp. de réparation.
à L’alimentation électrique de la partie extérieure
s’effectue par l’appareil intérieur via la ligne de
jonction.
à La section du câble secteur est fonction de la
configuration du bâtiment ainsi que de la puissance
connectée des appareils.
à Les combinaisons suivantes sont possibles pour la
ligne de jonction à installer côté bâtiment :
RKS 327 H à RKS 350 H
Une ligne de jonction à 3 fils et une à 2 fils, ou une
ligne de jonction à 5 fils.
RKS 371 H
Une ligne de jonction à 3 fils et une à 6 fils.
à Dans certains cas, pour les appareils RKS 335 H à
RKS 371 H, il est recommandé de répartir la ligne
pilote et la ligne d’alimentation secteur (L / N / PE)
de la partie extérieure entre deux câbles de section
différente.

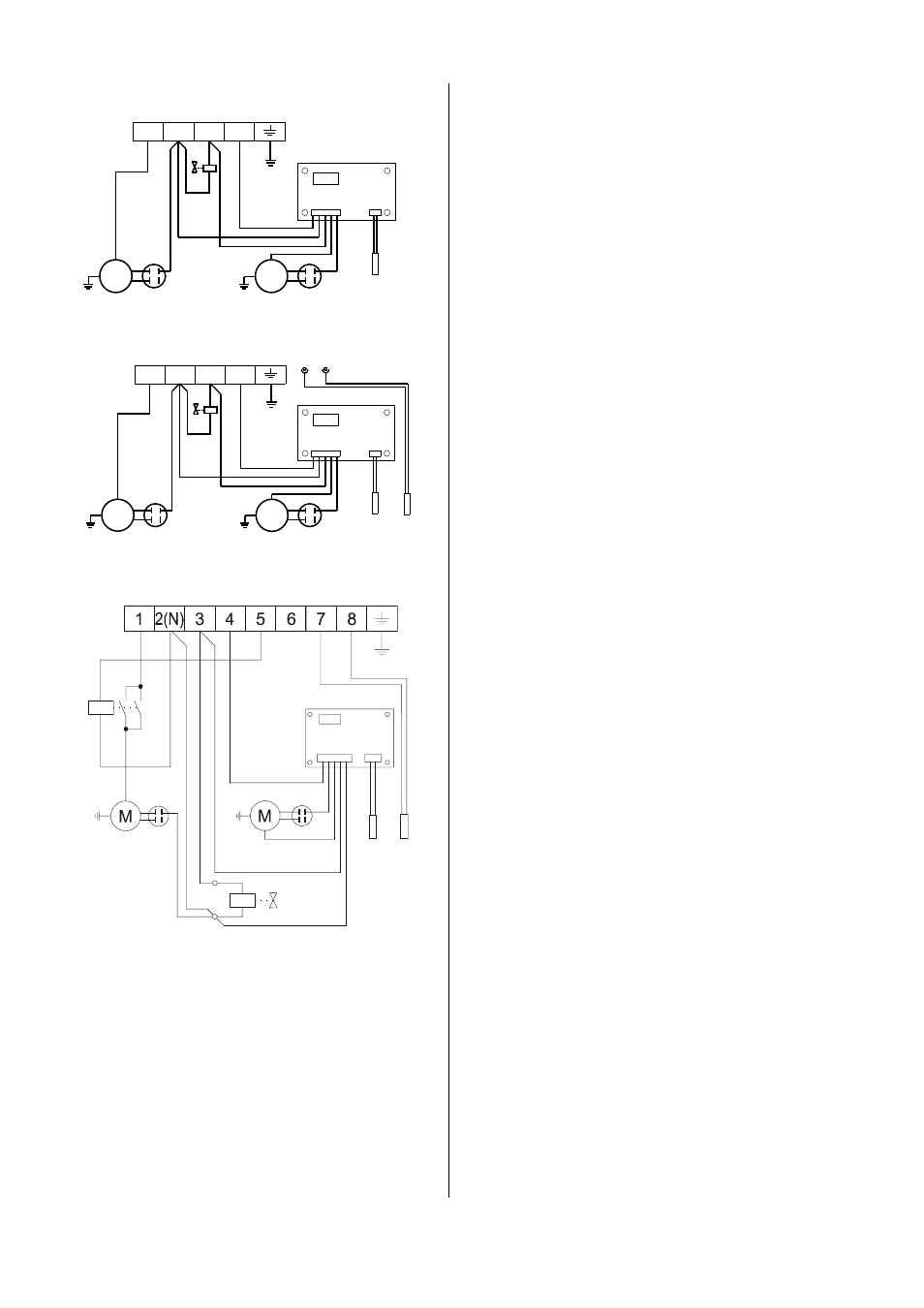

Schéma des connexions pour RKS 327 / 335 H AT
Ventilateur du
condenseur
1 2(N) 3 4
Compresseur
Régulation hivernale
Capteur
Conduite de
liquide
Valve
d’inversion
M M
1 2(N) 3 4
Régulation hivernale
Ventilateur du
condenseur
Compresseur
Capteur
Conduite
de liquide
M M
Fiche
Capteur
Protection
antigel
Schéma des connexions pour RKS 350 H AT
Schéma des connexions pour RKS 371 H AT
Ventilateur du
condenseur
Compresseur
Régulation hivernale
Valve
d’inversion
Electro-
valve
Conden-
sateur
Valve
d’inversion
Capteur
Protection
antigel
Capteur
Conduite
de liquide
