15

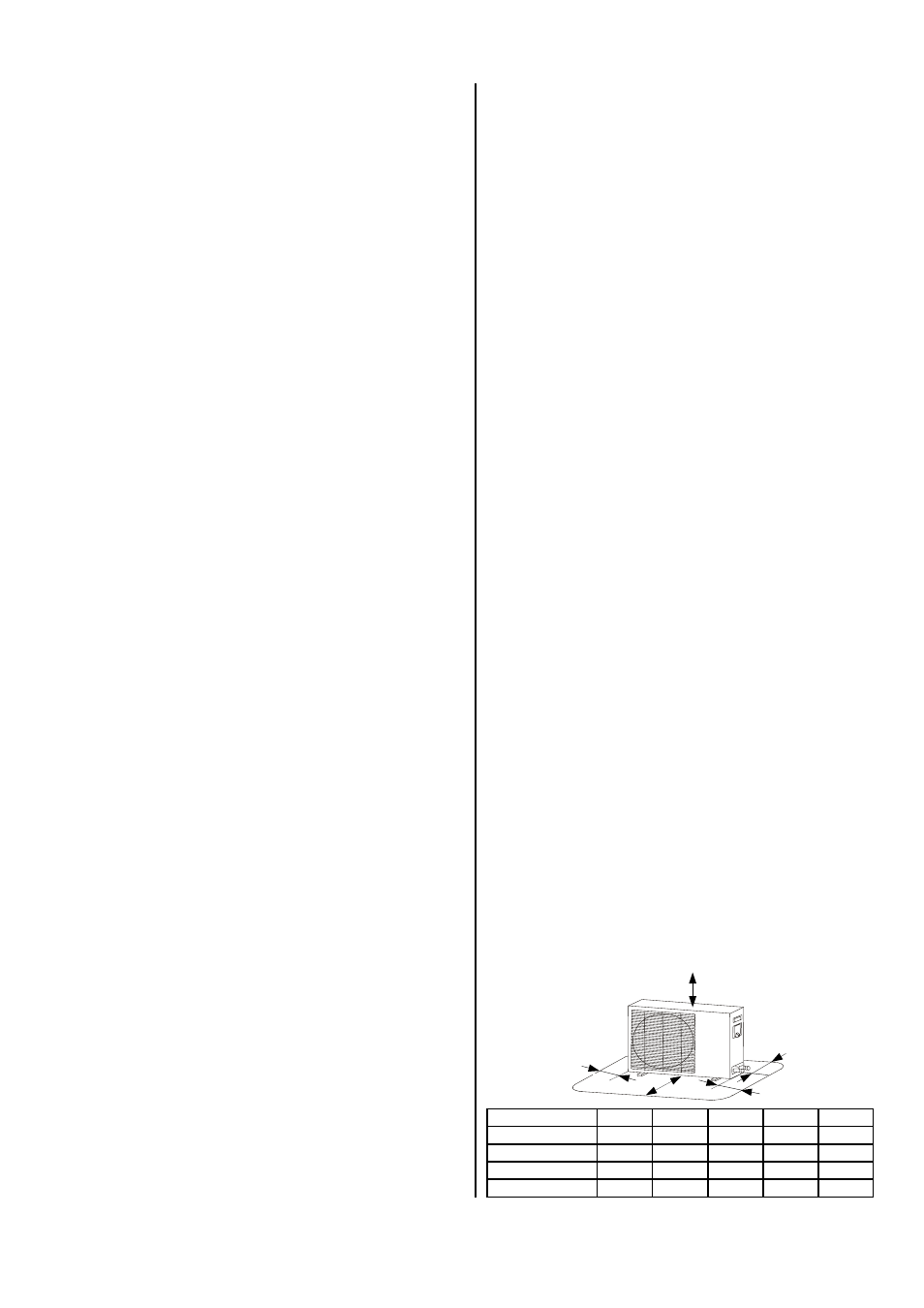

Dégagements minimaux des appareils intérieurs
L’illustration ci-dessous indique les écartements
minimaux à respecter pour un fonctionnement parfait de
la partie extérieure.
A B C D E
RKS 327 H AT 200 900 300 100 200
RKS 335 H AT 200 900 300 100 200
RKS 350 H AT 200 1200 300 150 400
RKS 371 H AT 300 1500 300 150 600
A
B
E
C
D
Notice de montage pour
le personnel spécialisé
Remarques importantes avant l’installation
à Utilisez uniquement les écrous d’accouplement
compris dans la livraison pour les conduites de
produit réfrigérant.
D’autres pièces pourraient endommager le filetage.
à Les appareils ne conviennent que sous condition à
une utilisation dans des locaux informatiques car le
redémarrage après une panne de secteur n’est pas
garanti, resp. ne l’est qu’avec certains réglages.
à La longueur spécifique maximale de la conduite de
produit réfrigérant est de 10 resp. 15 mètres, pour
une différence de hauteur maximale de 5 resp. 8 m.
à Contrôlez que le contenu de l’emballage est au
complet et vérifiez que les appareils n’ont pas subi
de dommages de transport visibles. Signalez
immédiatement tout défaut au transporteur et à votre
partenaire commercial. Aucune garantie ne pourra
être accordée pour les réclamations ultérieures.
à Apportez l’appareil dans son emballage d’origine aussi
près que possible du lieu de montage.
Ainsi, vous éviterez les dommages de transport.
à N’installez pas l’appareil intérieur et la partie
extérieure à proximité immédiate d’objets à fort
dégagement de chaleur (lumières…).
à La conduite de condensat doit être posée avec une
déclivité minimale de 2 %. Si elle est raccordée à la
ligne d’évacuation des eaux usées, il faut prévoir un
siphon inodore dont le rebord supérieur ne doit pas
dépasser la hauteur du rebord inf. de l’appareil int.
à Avant l’installation, vérifiez que la puissance électrique
connectée concorde bien avec les indications portées
sur la plaque signalétique.
à Enlevez les bouchons de protection situés au niveau
des branchements des appareils juste avant le
raccordement aux conduites de produit réfrigérant.
à Toutes les connexions électriques doivent être
réalisées selon les prescriptions en vigueur.
à L’alimentation secteur est uniquement raccordée à
l’appareil intérieur. Les lignes de jonction et câbles
de capteurs spécifiques à l’appareil allant vers la
partie extérieure doivent être posés avec les
conduites de produit réfrigérant.
à L’appareil intérieur et la partie extérieure des clima-
tiseurs REMKO sont compatibles techniquement.
En cas d’utilisation de composants d’origine tierce,
toute prétention à garantie s’annule.
à L’installation et la maintenance des climatiseurs
peuvent présenter des dangers en raison du niveau
élevé des pressions et des tensions électriques
à Pendant le fonctionnement de l’appareil, certains
composants du circuit de produit réfrigérant peuvent
atteindre des températures supérieures à 70 °C.
En conséquence, faites preuve d’une prudence
accrue lorsque les capots sont démontés !
à Les ouvertures d’entrée et de sortie d’air ne doivent
pas être entravées par des meubles, rideaux, etc.
à Ne pliez/ comprimez pas les conduites de réfrigérant.
Obturez les conduites de produit réfrigérant ouvertes
avec des bouchons appropriés ou du ruban adhésif
pour empêcher la pénétration d’humidité.
à Évitez les courbures inutiles pour minimiser la perte
de pression dans les conduites de produit réfrigérant
et garantir le reflux de l’huile du condensateur.
à Prenez des mesures spécifiques (coude élévateur
d’huile) pour la remise en circulation de l’huile lorsque
la partie extérieure est placée au-dessus de l’appareil
intérieur.
à Choisissez un lieu de montage garantissant une
aspiration/ un échappement libres de l’air. Les dis-
tances mini. sont indiquées sur le dessin ci-dessous.
à Veillez à la bonne fixation des câbles électriques
dans les bornes.
à Il faut que toutes les conduites de produit réfrigérant,
y compris les connecteurs et valves, soient étanches
à la diffusion avec isolation thermique.
Passages muraux
Pour pouvoir établir la liaison entre l’appareil intérieur et
la partie extérieure, il est impératif de réaliser des pas-
sages muraux. Veuillez observer les points suivants :
à Pour les lignes de jonction vers la partie extérieure, il
faut réaliser une ouverture d’au moins 70 mm de
diamètre.
à Cette ouverture doit présenter une déclivité d’au
moins 10 mm entre l’intérieur et l’extérieur.
à Avant le début des travaux, assurez-vous qu’aucune
ligne d’alimentation (eau, etc.) ne se trouve dans la
zone de l’ouverture murale.
à Nous recommandons de rembourrer l’intérieur du
trou ou de l’isoler, p.ex. avec un tube PVC, afin
d’éviter tous dommages aux conduites.
à Une fois le montage effectué, le passage mural doit
être obstrué au moyen d’un composant d’étanchéité
appropri. N’utilisez pas de matériaux contenant du
ciment ou du calcaire !
