3 Structure et
fonctionnement
3.1 Description de l'appareil
Dans la version Multi-Split, l'unité intérieure des
plafonniers compacts se charge de récupérer la
chaleur de l'espace intér. à refroidir. L'unité exté-
rieure renvoie cette chaleur dans l'air extér.
Dans le cas d'appareils capables à la fois de
refroidir et de chauffer, en mode chauffage, la cha-
leur absorbée par l'unité extérieure peut être dif-
fusée dans la pièce à chauffer au niveau de l'unité
intérieure.
L'appareil est conçu pour l'intérieur pour la zone
murale supérieure. La commande se fait par une
télécommande infrarouge.
L'unité intérieure est constituée d'un évaporateur à
lamelles, d'un ventilateur d'évaporateur, d'un dis-
positif de réglage et d'une conduite de condensat.
L'unité intérieure peut être combinée avec les
unités extérieures REMKO de la série
MVT 601DC/901DC/1051DC présentant les
mêmes possibilités de combinaison. L'unité exté-
rieure est commandée par le dispositif de réglage
de l'unité intérieure.
Des pompes à condensat sont disponibles comme
accessoires.
B
A
4
3
5
6
1
2
3
7
8
9

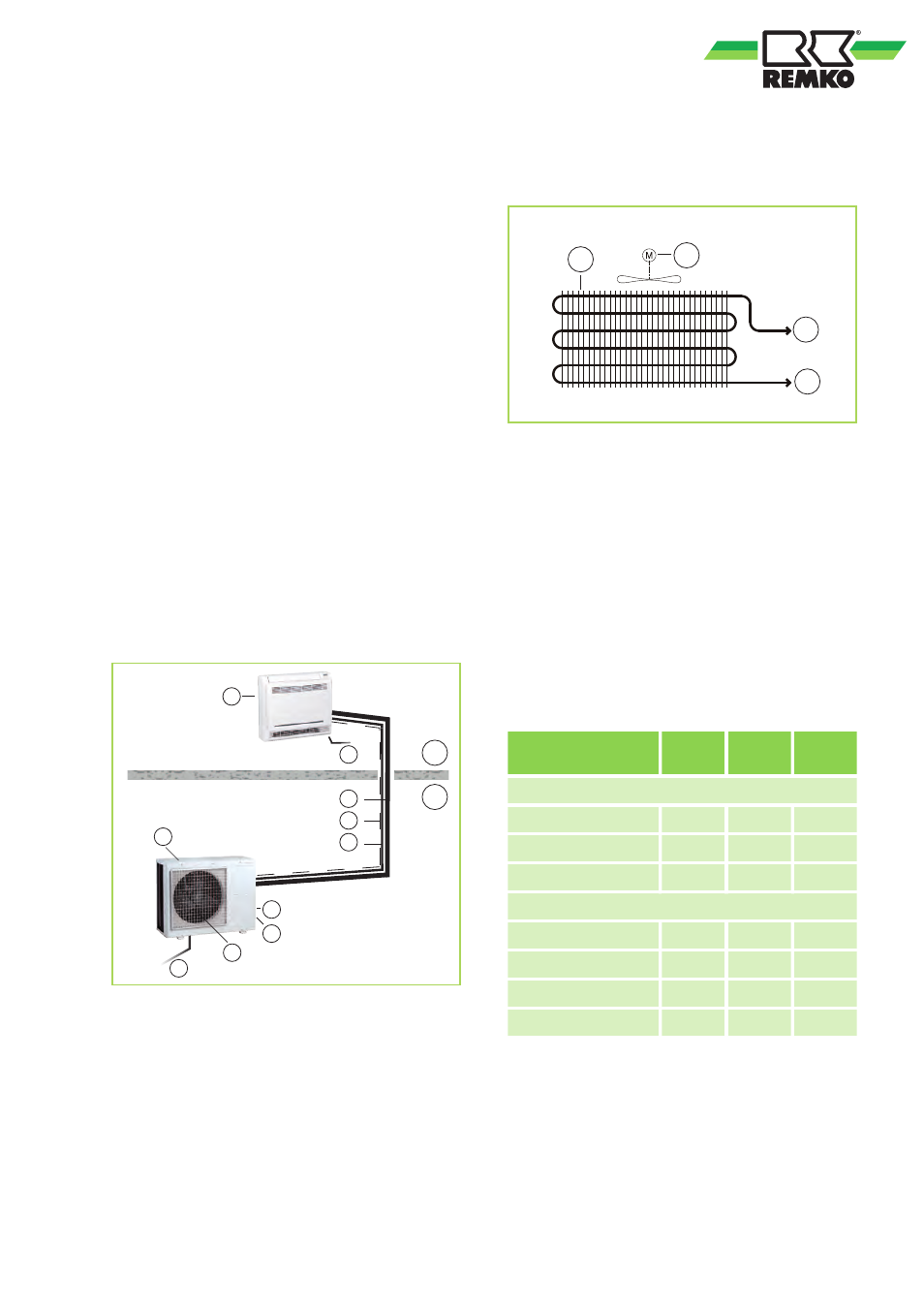

Fig. 2: Architecture du système
A : Zone extérieure
B : Zone intérieure
1 : Unité intérieure
2 : Unité extérieure
3 : Conduite d'évacuation du condensat
4 : Ventilateur du condenseur
5 : Câble d'alimentation
6 : Vanne d'arrêt
7 : Conduite d'aspiration
8 : Câble de commande
9 : Conduite d'injection
Les unités intérieure et extérieure sont reliées par
des conduites de frigorigène.
2
1
4
3
Fig. 3: Schéma du circuit frigorifique
1 : Évaporateur
2 : Ventilateur d'évaporateur
3 : Raccord de la conduite d'aspiration
4 : Raccord de la conduite d'injection
3.2 Combinaisons
Unités intérieures
Les unités intérieures MXT 262-522 peuvent être
combinées avec les unités extérieures de la série.
MVT Vous pouvez sélectionner les combinaisons
suivantes :
Unité extérieure MVT 601 DC
Combinaison
MXT
262
MXT
352
MXT
522
Une unité intérieure
1 l
2 l
3 l
Deux unités intérieures
4 ll
5 l
6 l l
7 l
