Raccordement des conduites de frigorigène
Le raccordement côté client des conduites de fri-
gorigène s'effectue sur le côté intérieur droit de
l'appareil.
Installer si besoin un dispositif de réduction ou
d'extension sur l'unité intérieure. Ces raccords
vissés sont fournis de série avec l'unité intérieure.
Une fois le montage terminé, isolez les raccords de
manière à ce qu'ils soient hermétiques à la diffu-
sion de vapeur.
REMARQUE !
L'appareil est rempli en usine d'azote sec ser-
vant au contrôle de l'étanchéité. L'azote sous
pression s'échappe dès l'ouverture des écrous-
raccords.
7 Raccord pour condensat
et dérivation sécurisée
Raccord pour condensat
En raison du dépassement du seuil du point de
rosée sur l'évaporateur, de la condensation peut
se former pendant le refroidissement de l'unité
intérieure.
Une cuve collectrice se trouve sous l'évaporateur ;
elle doit être raccordée à une évacuation.
n La conduite pour condensat côté client doit
être installée avec une pente d'au moins 2 %.
Au besoin, prévoyez une isolation hermétique
à la diffusion de vapeur.
n La conduite de condensat de l'appareil doit
donner sur la conduite d'évacuation. Si le con-
densat est amené à une conduite d'eau usée,
prévoyez un siphon pour éviter les odeurs.
n En cas de fonctionnement de l'appareil lorsque
la température extérieure est inférieure à 0 °C,
veillez à ce que la conduite de condensat soit
protégée contre le gel. Si nécessaire, prévoyez
un chauffage auxiliaire pour les tuyaux.
n Une fois le montage terminé, vérifiez que le
condensat s'écoule sans entrave et que l'étan-
chéité soit garantie en permanence.
min. 2%

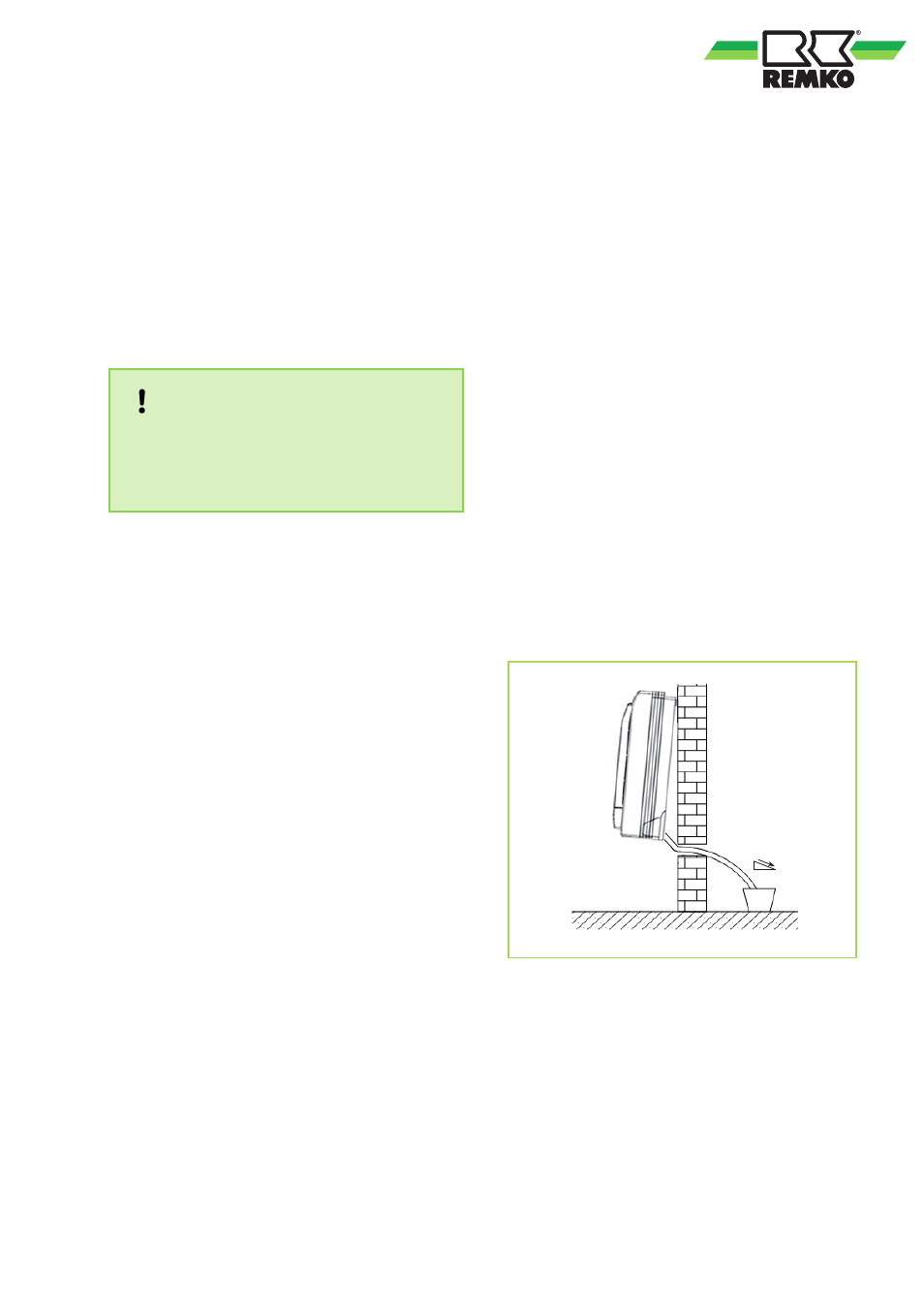

Fig. 28: Raccord pour condensat
Le tuyau à condensat est prévu de série pour le
raccordement côté droit (vue de devant).
