8.4 Schéma de câblage électrique
MXT 262-522
C
N
7
C
N
5
CN6
CN12
CN13
CN17
C
N
16
CN1
CN3
CN2
CN20
CN15
C
N
10
C
N
23
SW2
SW1
CE-KFR53Z/BP3N1Y-A.D.1.1.1-1
202302141056
3
4
2
10
7
5
6
8
9
1

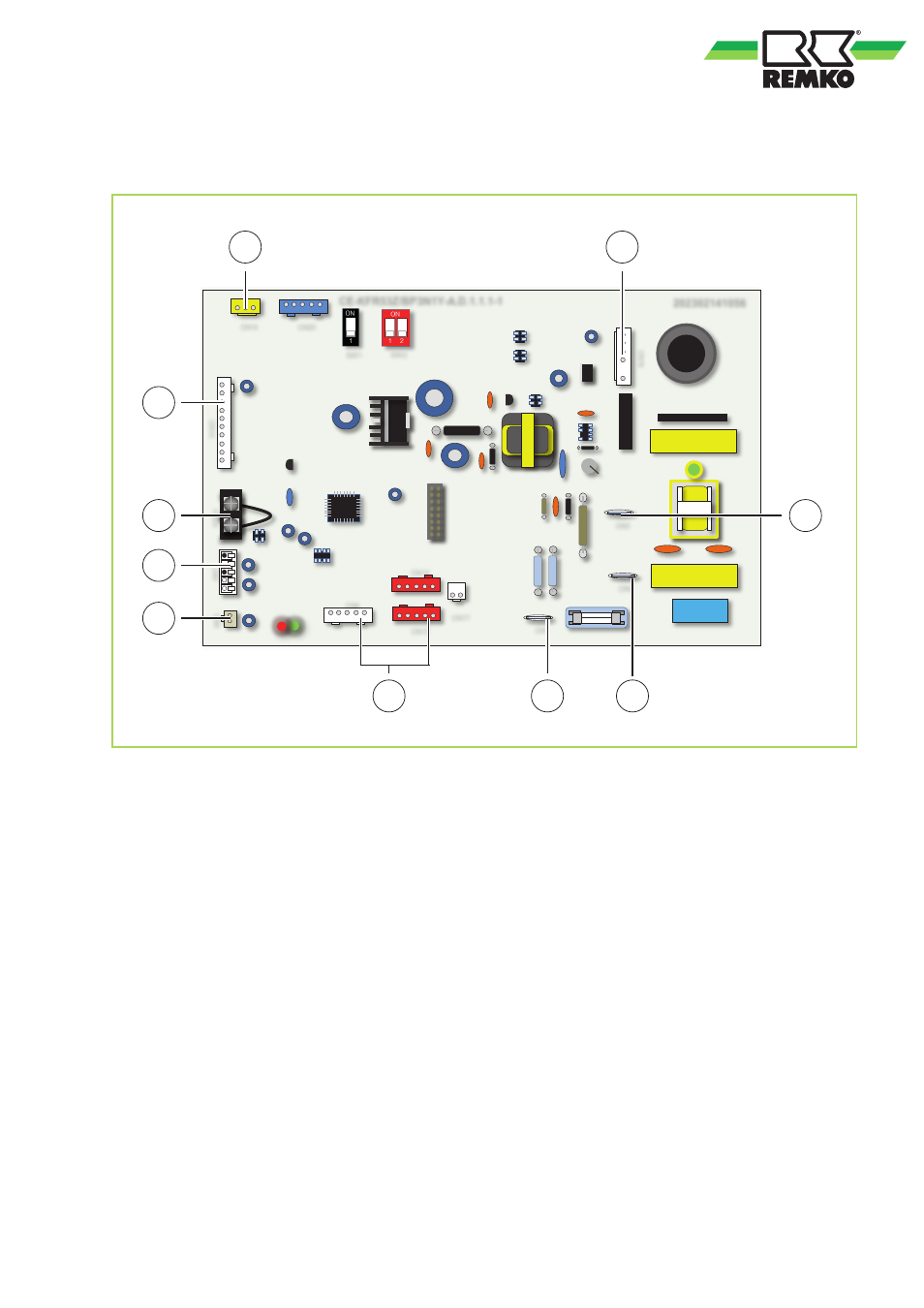

Fig. 31: Schéma de câblage électrique
1 :
Raccordement au contact CN101
(depuis la platine de commutateurs DIP)
2 :
Moteur du ventilateur-évaporateur
3 :
Platine d'affichage
4 :
Activation externe
5 :
Sonde de température de la conduite
d'aspiration, sonde de température de recircula-
tion de l'air
6 :
Sonde de température de l'évaporateur
7 :
Moteurs oscillants
8 :
Raccordement au bornier IT (contact L)
9 :
Raccordement au bornier IT (contact N)
10 : Raccordement au bornier IT (contact S)
