Choix du lieu d'installation
L'unité intérieure a été conçue pour être montée
horizontalement à proximité du sol.
Espace libre minimal
Prévoyez des espaces libres suffisants pour les
travaux de maintenance et de réparation et pour
garantir une répartition optimale de l'air.
100
100
1000
100
A
B
B
100

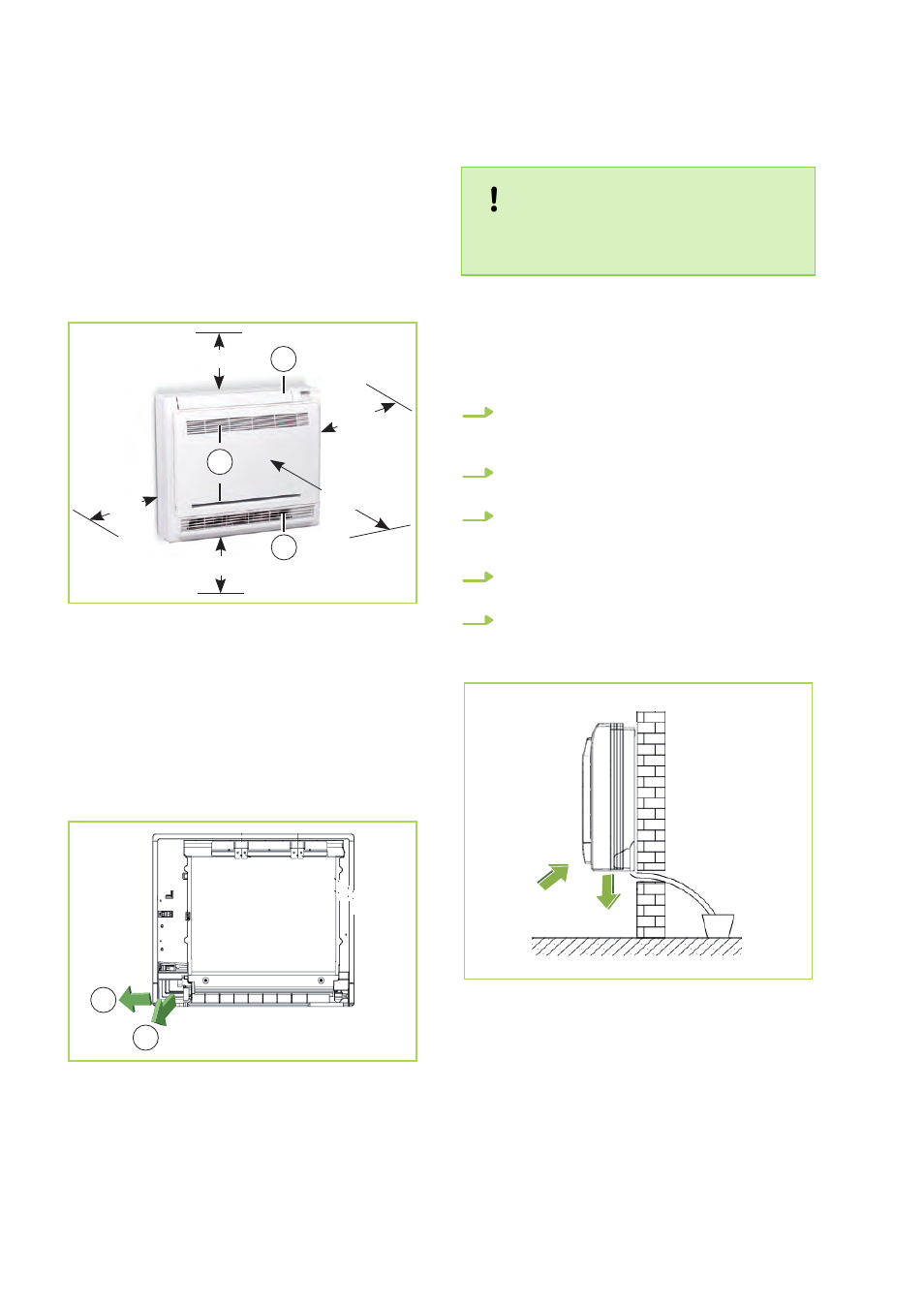

Fig. 25: Espaces libres minimum (toutes les indica-
tions sont en mm)
A : Admission d'air
B : Évacuation d'air
Variantes de raccordement
Les variantes de raccordement suivantes peuvent
être utilisées pour les conduites de frigorigène,
condensat et commande.
A
B
Fig. 26: Variantes de raccordement
A : Départ sur la paroi de droite
B : Départ à travers la paroi de droite
6 Installation
REMARQUE !
Seuls les techniciens spécialisés agréés sont
habilités à réaliser l'installation.
Installation de l'appareil
Fixez l'appareil à l'aide des deux attaches de
retenue en tenant compte du côté d'évacuation de
l'air.
1. Repérez les points de fixation sur les parties
du bâtiment statiques homologuées en res-
pectant les dimensions des supports.
2. Si nécessaire, retirez les perforations du
carter.
3. Comme décrit ci-après, branchez la conduite
de frigorigène, le câble électrique et la con-
duite de condensat sur l'unité intérieure.
4. Suspendez l'unité intérieure sur le support
mural en l'inclinant légèrement vers l'arrière.
5. Vérifiez une nouvelle fois l'horizontalité de
l'appareil. Voir la Fig. 27
Fig. 27: Orientation horizontale
Le support mural de l'appareil doit être fixé avec
des vis et chevilles adéquates.
