35
INSTALLATION (suite)
Connexion du régulateur fixé au mur fourni (suite)
9. Débranchez l’alimentation avant de brancher le régulateur fixé au mur à
l’appareil.

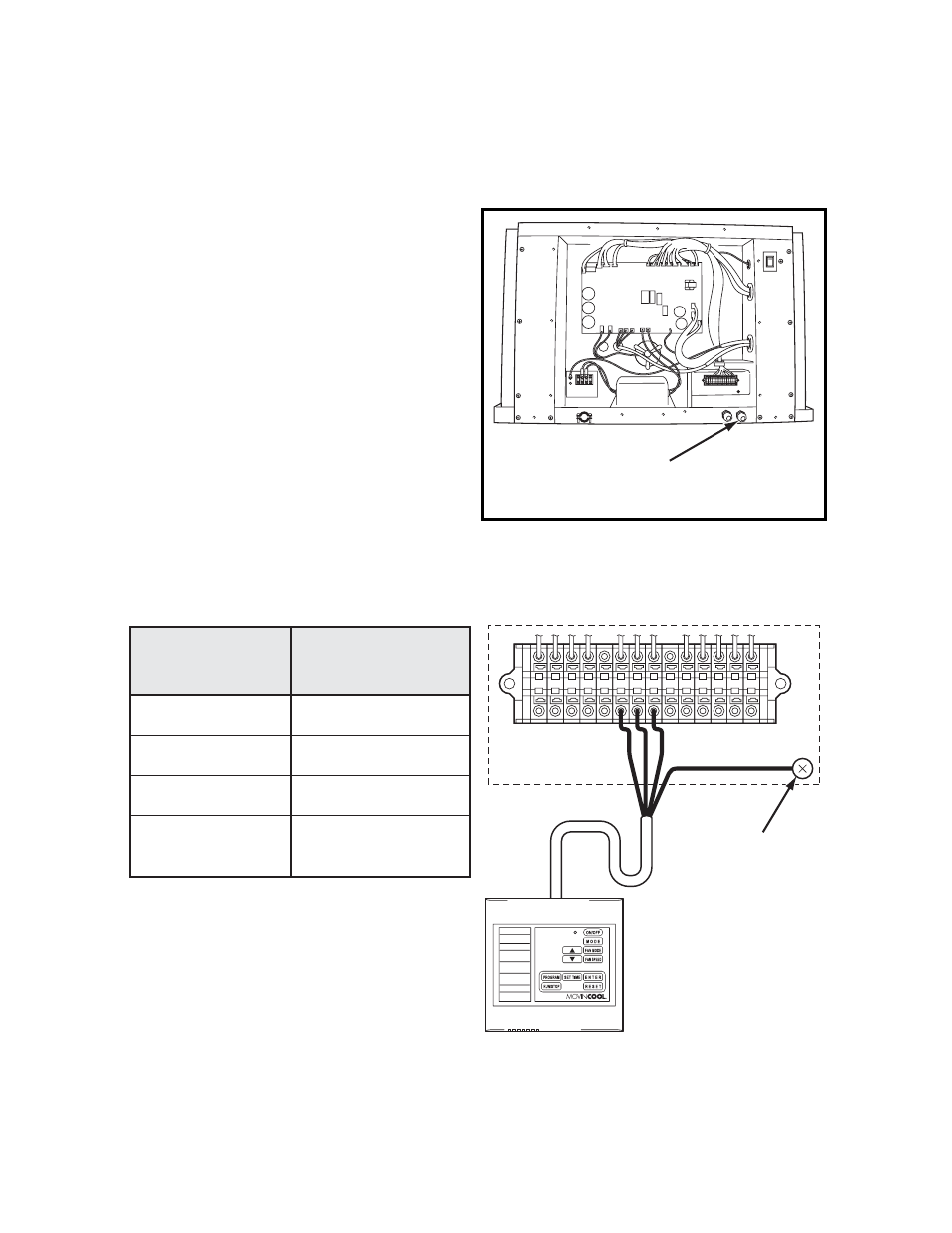

10. Faites passer le fil blindé dans
l’entrée de fils du régulateur fixé au
mur.
Branchez le fil blindé au bloc de
bornes tout en vous référant au
tableau de connexion représenté ci-
dessous.
Remarque: Si le câblage doit être
prolongé, un fil de rallonge maximum
peut être prolongé jusqu’à 316 pieds.
L’utilisation d’un fil blindé de 16-22
AWG est recommandé pour être utilisé
comme fil de rallonge aux fins réduction
de bruit d’interférence.
Code de rallonge recommandée: Fil
blindé de 16-22 AWG et longueur maximum de 316 pieds
Remarque: Ne branchez pas le régulateur à une source d’alimentation à courant
alternatif ou à courant continu.
ENTRÉE DE FILS DE
RÉGULATEUR FIXÉ AU MUR
ILL00518-00
L– L+ E– E+ G4 C4 P RC Y1 Y2 G G1
G
BORNE D’APPAREIL
RÉGULATEUR
FIXÉ AU MUR
VIS DE MISE
À LA TERRE
TABLEAU DE CONNEXION
P (Rouge)
C4 (Blanc)
G4 (Noir)
Conducteur blindé
(Vert)
P
No. de fil de
régulateur fixé
au mur (teinte)
No. de borne
d’appareil
C4
G4
G
(Vis de mise à la terre)
ILL00519-00
