INSTALLATION (suite)
Installation CMW30 sur une structure de toit (suite)

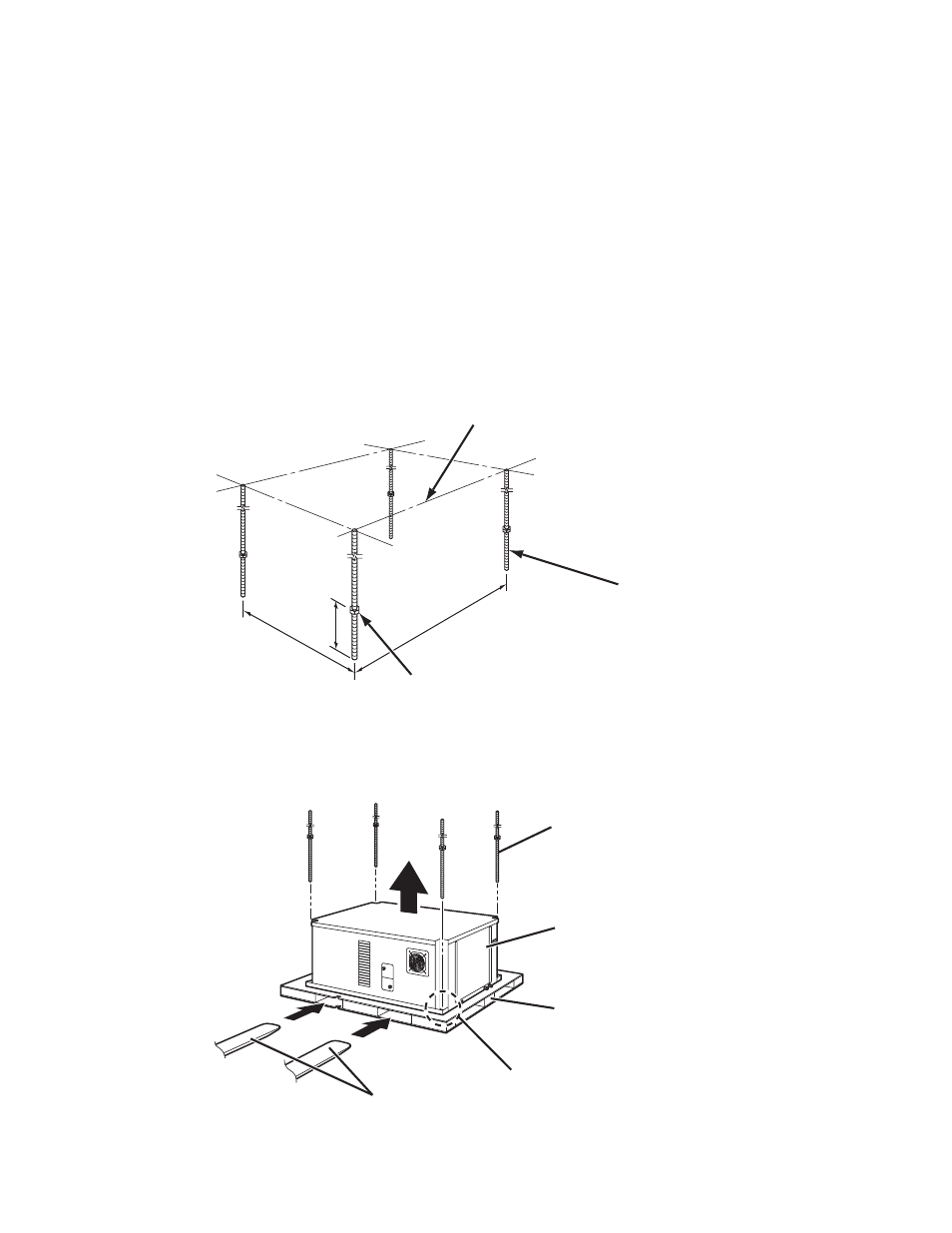

Exemple d’installation avec palette
1. Installez les quatre (4) tiges de suspension en les suspendant à partir des
éléments porteurs appropriés du bâtiment. Localisez les tiges de façon à ce
qu’elles soient alignées avec les quatre orifices de montage qui font partie de
la base de l’appareil. Assurez-vous de bien ancrer les extrémités supérieures
des tiges de suspension et de serrer tous les écrous.
2. Insérez quatre (4) écrous (haut) dans les tiges de suspension avant de monter
l’appareil (hauteur minimum de 12,0 pouces de l’extrémité inférieure des tiges
de suspension).
3. Localisez les tiges de façon à ce qu’elles soient alignées avec les quatre
orifices de montage. Engagez les fourches de levage dans les ouvertures de
la palette. Soulevez lentement l’appareil avec la palette.
12.0 po.
Min.
29.8 po.
43.7 po.
TIGE DE SUSPENSION
FILETÉE
STRUCTURE DE TOIT
ÉCROU (haut)
ILL00489-00
FOURCHES DE LEVAGE
APPAREIL
PALETTE
TIGE DE SUSPENSION
ORIFICE DE MONTAGE
ILL00490-00
