MovinCool CMW30 - Manuel (Page 28)

28
INSTALLATION (suite)
Alimentation électrique et réalisation de câblage sur le
terrain (suite)

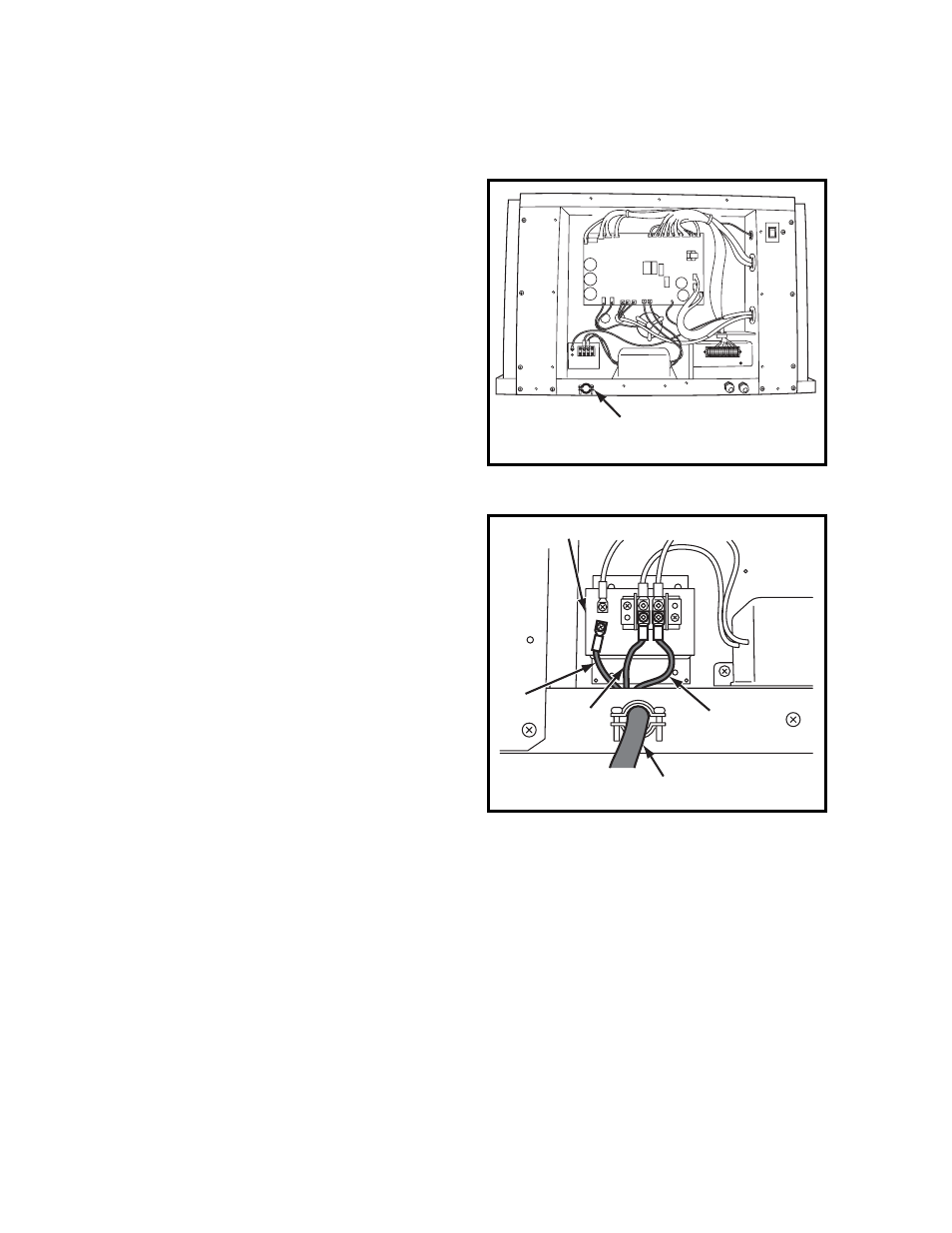

4. Acheminez les fils du cordon
d’alimentation par l’entrée du cordon
d’alimentation situé en bas du
panneau de service.
5. Branchez le fil de ligne (R et T) au
bloc des bornes. Serrez la vis avec
un couple de serrage d’environ 0,96
pi•livre-force (1,3 N•m).
6. Branchez le fil de mise à la terre (G)
au bloc des bornes. Serrez la vis
avec un couple de serrage d’environ
0,96 pi•livre-force (1,3 N•m).
ENTRÉE DE CORDON
D’ALIMENTATION
ILL00508-00
R T G
CORDON D’ALIMENTATION
T R
G
BLOC DES BORNES
ILL00509-00
