INSTALLATION (suite)
Installation CMW30 sur une structure de toit (suite)
Exemple d’installation avec palette (suite)
4. Passez les tiges de
suspension dans les
orifices de montage de
l’appareil et de la palette.
Installez ensuite les
isolateurs de vibration, les
rondelles, les écrous
(moyen) et le contre-écrou
(à la base) pour que le
même niveau soit obtenu
pour chacune des quatre
positions de montage.
5. Abaissez lentement la palette avec les fourches de levage.
6. Assurez-vous que l’appareil est à niveau.
Le niveau doit être inférieur à une inclinaison de 2°.
Si l’appareil n’est pas à niveau, alignez l’écrou (moyen) pour mettre à niveau.
MISE EN GARDE: Si le niveau est incliné de plus de 2°, des fuites
d’eau de condensation peuvent se produire.

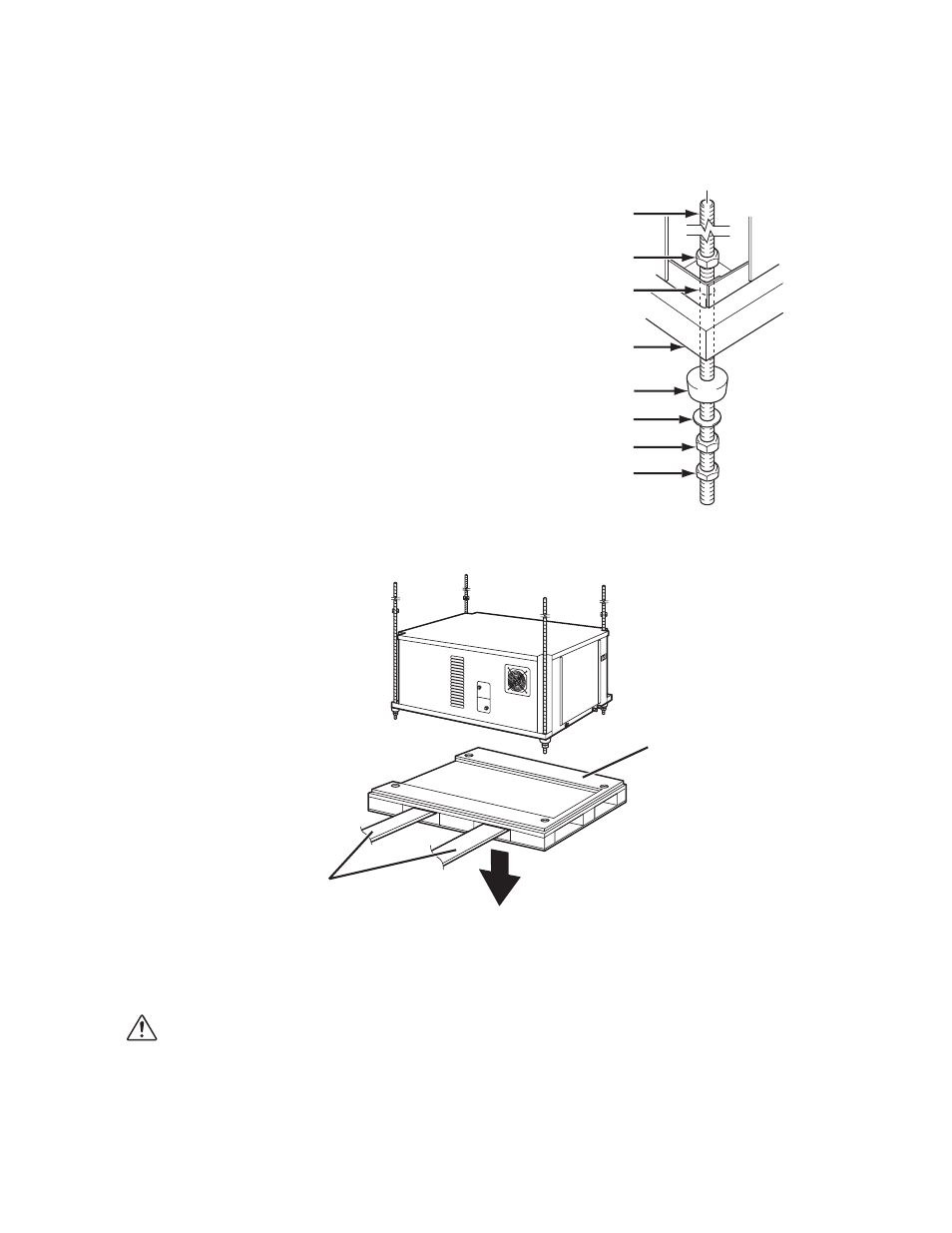

TIGE DE SUSPENSION
ÉCROU (haut)
ORIFICE DE MONTAGE
ISOLATEUR
DE VIBRATION
PALETTE
RONDELLE
ÉCROU (moyen)
CONTRE-ÉCROU
(à la base)
ILL00491-00
FOURCHES DE LEVAGE
PALETTE
ILL00492-00
