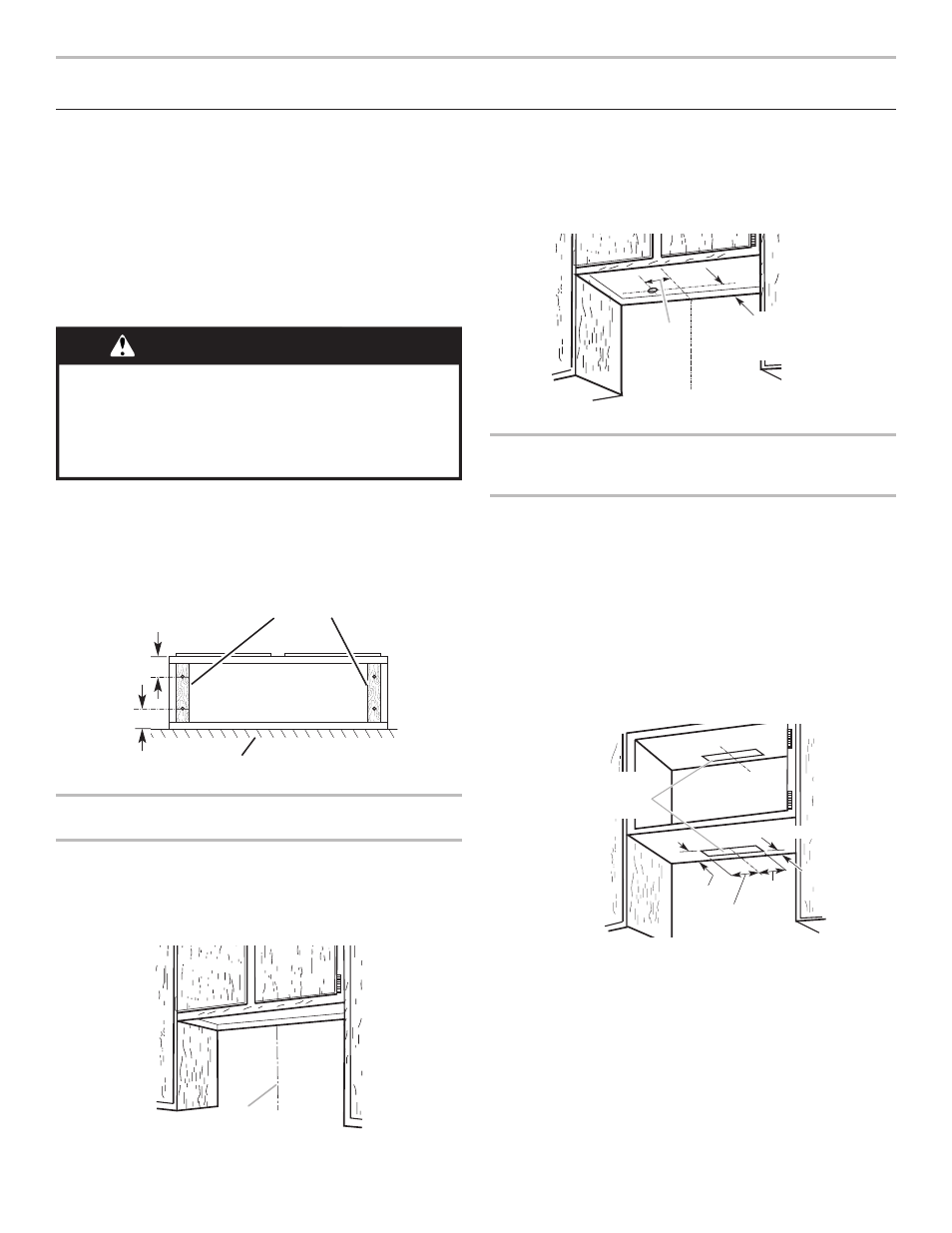

INSTRUCTIONS D’INSTALLATION
Préparation de l’emplacement
REMARQUE : Pour les installations avec décharge
à l’extérieur, on recommande d’installer le circuit
d’évacuation avant d’entreprendre l’installation de la hotte.
Avant d’exécuter les découpages, vérifier la disponibilité
d’un dégagement suffisant dans le plafond ou le mur pour
le conduit d’évacuation.
1. Pour les installations avec décharge à l’extérieur,
déterminer la méthode d’évacuation à utiliser :
à travers le toit ou à travers le mur.
2. Sélectionner une surface plane pour l’assemblage de la
hotte. Placer le matériau de protection sur cette surface.
3. À l’aide d’au moins 2 personnes, soulever la hotte
et la placer à l’envers sur une surface couverte.
4. Si le fond du placard forme une cavité, ajouter des tringles
d’appui en bois de chaque côté. Installer les vis pour fixer
les tringles d’appui aux emplacements indiqués.
Déterminer l’emplacement du trou
de passage du câble
Percer seulement un trou de passage de 1 1 /
4
" (3,2 cm)
de diamètre pour le câblage. Voir l’étape 2 pour des
instructions sur l’emplacement du trou de passage du câblage.
1. Déterminer et tracer l’axe central vertical sur le mur
et le placard dans la zone où le passage du conduit
d’évacuation sera réalisé.
2. Câblage à travers le sommet du placard :
Tracer une ligne à de distance “A” à gauche de l’axe central,
sur la face inférieure du placard. Sur cette ligne, marquer le
point situé à 2" (5,1 cm) du mur arrière. Percer en ce point
un trou de 1 1 /
4
" (3,2 cm) de diamètre à travers le placard.
Style 1 - Découpages d’ouverture pour
un système d’évacuation rectangulaire
de 3 1 /
4
" x 10" (8,3 cm x 25,4 cm)
Décharge à travers le toit
Découpage d’une ouverture rectangulaire de 4 1 /
4
" x 10 1 /
2
"
(10,8 cm x 26,7 cm) dans le fond et le sommet de la face
inférieure du placard :
1. Tracer des lignes à
1 /
2
" (1,3 cm) et 4 3 /
4
" (12,1 cm) du mur
arrière, sur l’axe central de la face inférieure du placard.
2. Tracer des lignes à 5 1 /
4
" (13,3 cm) de part et d’autre
de l’axe central sur la face inférieure du placard.
3. Utiliser une scie sauteuse ou une scie à guichet
pour découper l’ouverture rectangulaire pour
le passage du conduit d’évacuation.
4. Répéter les étapes 1 à 3 pour la face inférieure
du sommet du placard.
Évacuation par le mur
Découpage d’une ouverture rectangulaire de 3 1 /
2
" x 10 1 /
2
"
(8,9 cm x 26,7 cm) dans le mur :
1. Mesurer 2 lignes de
3 /
8
" (9,5 mm) et 3 7 /
8
" (9,8 cm) en
descendant à partir de la face inférieure du placard et
marquer leur emplacement sur l’axe central du mur arrière.
2. Tracer des lignes à 5 1 /
4
" (13,3 cm) de part et d’autre
de l’axe central sur le mur.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la hotte de la cuisinière.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
3"
(7,6 cm)
3"
(7,6 cm)
Tringles d'appui en bois
(seulement pour fond de
placard avec cavité)
Bord inf. du placard
Mur
A
A. Axe central
A
Axe central
2" (5,1 cm) à partir
du mur, et non du
cadre du placard
A. 12" (30,5 cm)
5¹/₄"
(13,3 cm)
5¹/₄"
(13,3 cm)
*4³/₄"
(12,1 cm)
*¹/₂" (1,3 cm)
Ouvertures
découpées
dans le placard
*À partir du mur, et non
du cadre du placard
